JB/T 10008-2010 渐开线测量蜗杆

1范围
本标准规定了渐开线测量蜗杆的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装等。

本标准适用于准确度等级为1级、2级、3级，法向模数mn=0.1 mm～l0 mm、头数2=1～3的渐开线测量蜗杆（以下简称“测量蜗杆”）。

注：测量蜗杆为基准测量元件，用于齿轮双面啮合测量仪、齿轮单面啮合测量仪及齿轮整体误差测量仪。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡不注日期的引用文件、其最新版本适用于本标准。

GB/T 17163几何量测量器具术语基本术语
GB/T 17164  几何量测量器具术语产品术语
GB/T10086-1988  圆柱蜗杆、蜗轮术语及代号

3术语和定义
GB/T 17163、GB/T 17164、GB/T10086中确立的以及下列术语和定义适用于本标准。

3.1

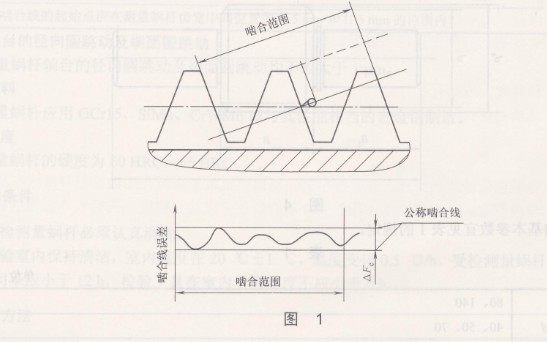

啮合线误差△Fe   base pitch within an engagement area
包容实际啮合线的最近两条公称啮合线的法向距离，见图1。

3.2

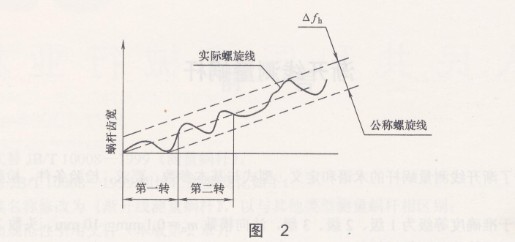

螺旋线误差△f  helix deviations
在测量蜗杆的工作齿宽范围内，蜗杆分度圆柱面上（允许靠近蜗杆分度圆柱的同轴圆柱面上），包容实际螺旋线的最近两条公称螺旋线的法向距离，见图2。

3.3
齿廓误差△ff  profile deviations
在测量蜗杆轮齿给定截面工作部分内，包容实际齿廓的最近两条公称齿廓的法向距离，见图3。

4型式与基本参数

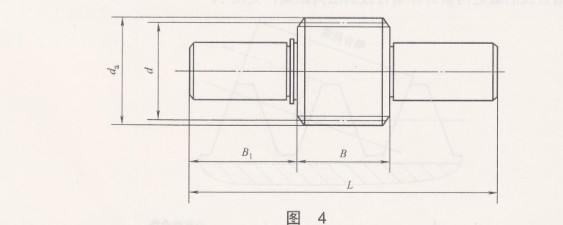

4.1  测量蜗杆的型式见图4所示。图示仅供图解说明，不表示详细结构。

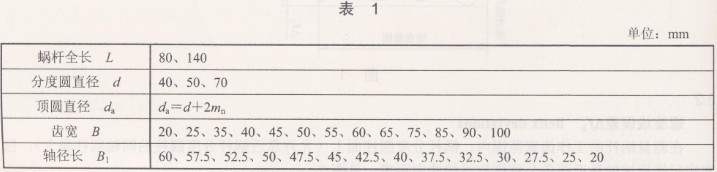

4.2测量蜗杆的基本参数宜见表1规定。
