JB/T 10012-1999 万能测齿仪

1范围
本标准规定了万能测齿仪的型式、尺寸和基本参数、技术要求、标志与包装等。
本标准适用于被测齿轮模数为1～10mm、最大项圆直径为360mm的万能测齿仪。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 6093-1985  量块
GB/T 6320-1997  杠杆齿轮比较仪
GB/T 10095-1988渐开线圆柱齿轮精度

3定义
3.1本标准所涉及的渐开线圆柱齿轮精度的术语、定义和代号，采用GB/T 10095的规定。

3.2万能测齿仪
以被测齿轮轴心线为基准，上、下顶尖定位，采用指示表类器具测量齿轮、蜗轮的齿距误差及基节偏差、公法线长度、齿圈径向跳动等的测量仪器。

4型式、尺寸和基本参数

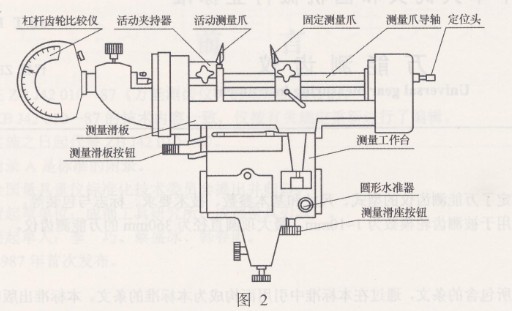

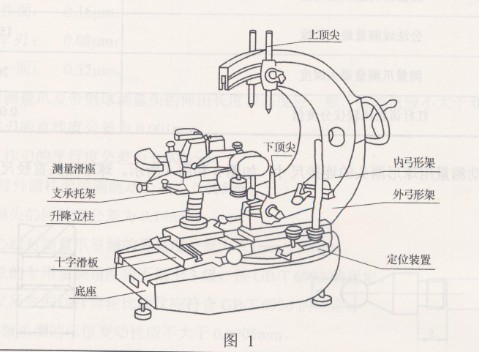

4.1万能测齿仪的型式及主要部分的名称见图1和图2（图1和图2仅供图解说明，不表示详细结构）。

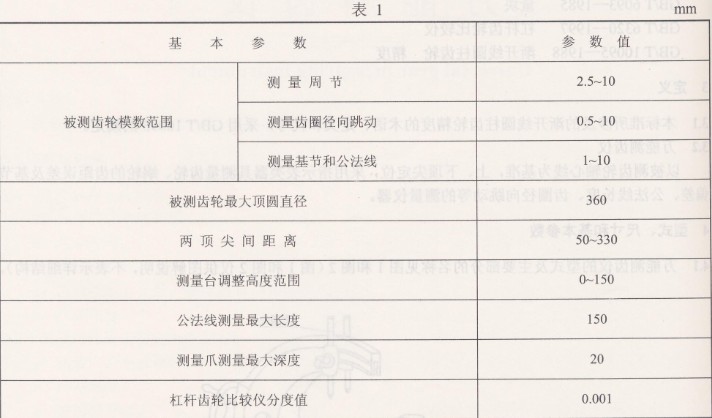

4.2万能测齿仪的基本参数及数值应符合表1要求。

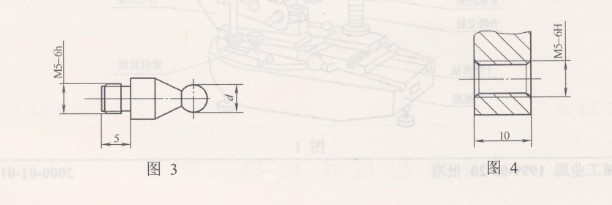

4.3齿圈径向跳动测量用球形测头的连接尺寸，如图3和图4所示。球形测头直径尺寸d见表2。
