JB/T 10029-1999 齿轮单面啮合整体误差测量仪

5技术要求
5.1单啮仪应在温度20℃±5℃、相对湿度不大于65%的条件下检定和使用。可测齿向的单啮仪应在温度20℃±2℃、相对湿度不大于60%的条件下进行。

单啮仪应置于防潮、抗振和清洁的环境中。

5.2外观规定如下：
a)电镀表面不应有毛刺和镀层脱落现象；
b)油漆面不应有脱漆、碰伤及颜色不均现象；
c)金属表面不应有影响测量精度的磕碰和划痕，工作面不应有锈蚀和斑痕。

5.3相互作用规定如下：
a)各运动部分的移动和转动应灵活平稳，不应有卡滞或突跳现象；
b)各紧固部分应可靠。

5.4纵向刻尺的定位误差不大于±0.05mm。

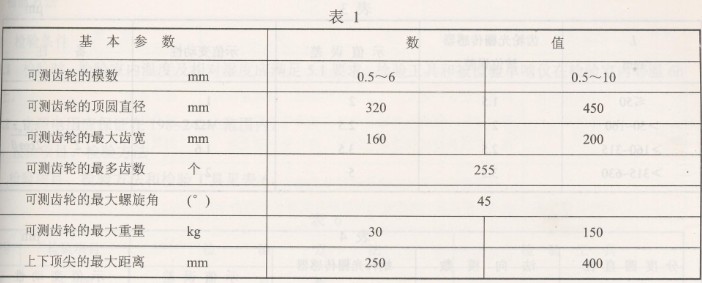

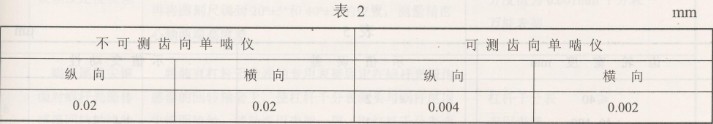

5.5蜗杆架升降对上下项尖连线的平行度在100mm测量长度上应不大于表2规定值。

5.6圆刻尺的零位误差不大于2’，其定位误差不大于5'。

5.7蜗杆尾顶尖锥面对蜗杆光栅传感器的回转轴线的斜向圆跳动应不大于0.02mm。

5.8上下顶尖轴线的同轴度在顶尖距小于100mm时，同轴度不大于0.01mm;在顶尖距大于100mm时，同轴度不大于0.02mm。

5.9下项尖锥面的斜向圆跳动不大于0.0015mm。

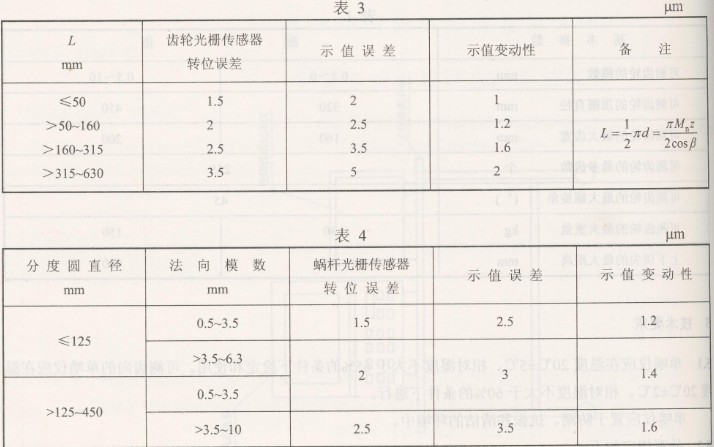

5.10齿轮光栅传感器的转位误差不大于表3规定值。

5.11蜗杆光栅传感器的转位误差不大于表4规定值。

5.12单啮仪的示值误差如下：
a)测量齿距累积误差时不大于表3规定值；
b)测量齿形误差时不大于表4规定值；

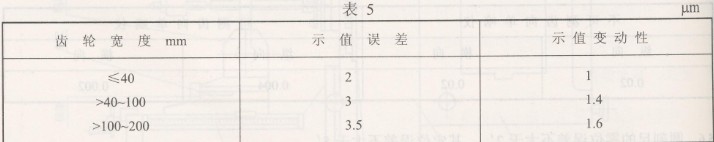

c)测量齿向误差时不大于表5规定值。

5.13单啮仪的示值变动性如下：
a)测量齿距累积误差时不大于表3规定值；
b)测量齿形误差时不大于表4规定值；
c)测量齿向误差时不大于表5规定值。

5.14外电源交流电压在198～242V范围内变化时，单啮仪应能正常工作。其定标曲线（或误差曲线）的变化量不大于0.3mm。

5.15绘图仪重复绘图的稳定性不大于0.3mm。

5.16单啮仪示值稳定度不大于表3、表4和表5中示值变动性的规定值。
