JB/T 10025-1999 齿轮双面啮合综合测量仪

1范围
本标准规定了齿轮双面啮合综合测量仪的型式、基本参数及其数值、技术要求、标志与包装等。
本标准适用于被测齿轮模数1～10mm的齿轮双面啮合综合测量仪（以下简称双啮仪）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4879-1985    防锈包装
GB/T 5048-1985    防潮包装
GB/T 6388-1986    运输包装收发货标志
GB/T 10095-1988    渐开线圆柱齿轮精度
JB/T 9329-1999    仪器仪表运输贮存基本环境条件及试验方法

3定义
3.1本标准所涉及的渐开线圆柱齿轮精度的术语、定义和代号，采用GB/T 10095的规定。

3.2齿轮双面啮合综合测量仪
将被测圆柱齿轮与标准件（测量齿轮或测量蜗杆）作无间隙的双面啮合，并以径向移动或摆动的方式调整被测圆柱齿轮与标准件的中心距，采用标尺或指示表类器具测量取值，以评定齿轮的运动精度、工作平稳性和齿侧间隙等的测量仪器。

4型式、基本参数及其数值

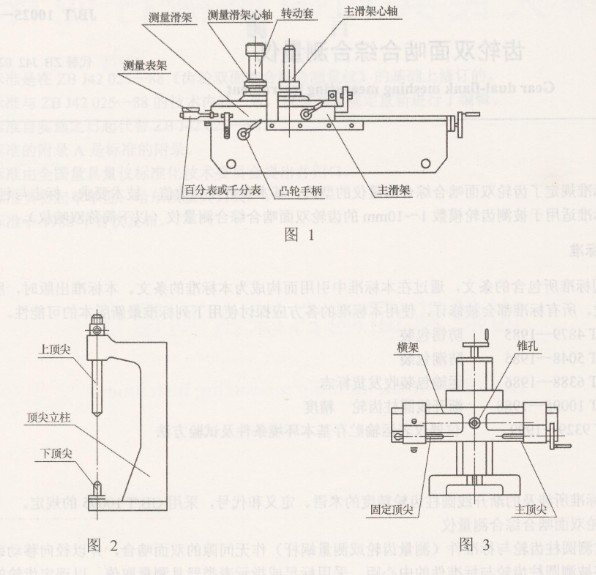

4.1双啮仪的型式见图1．附件见图2和图3。（图示型式仅供参考）。

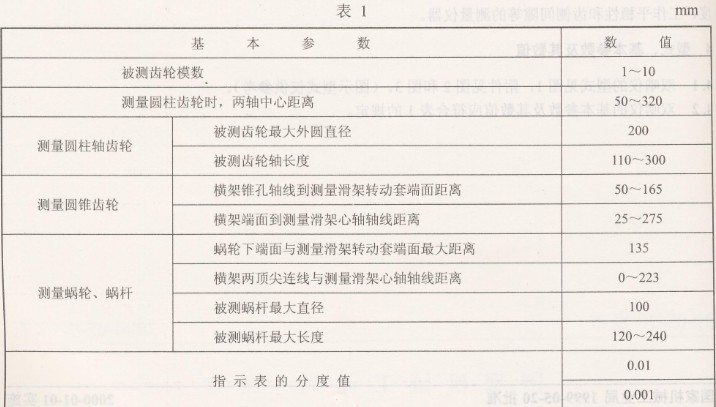

4.2双啮仪的基本参数及其数值应符合表1的规定。
