JB/T 10029-1999 齿轮单面啮合整体误差测量仪

1范围
本标准规定了齿轮单面啮合整体误差测量仪的型式、基本参数、技术要求、检验方法和检验规则。

本标准适用于可测齿轮模数为0.5～6mm，最大顶圆直径450mm的齿轮单面啮合整体误差测量仪（简称单啮仪）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 15464-1995  仪器仪表  包装通用技术条件
GB/T 10095-1988渐开线圆柱齿轮精度

3定义
本标准采用下列定义。

3.1本标准涉及的渐开线圆柱齿轮精度的名词、术语定义和代号，采用GB/T 10095的规定。

3.2齿轮整体误差曲线
将一个齿轮全部工作齿面上的各点误差值以同一零位测出，并按齿面上各点的实际啮合顺序排列，绘成齿轮整体误差曲线图。在此曲线图上可以读取齿轮的综合误差和多种单项误差。

3.3齿轮单面啮合整体误差测量仪
根据“齿轮单面啮合整体误差测量法”，以上下顶尖定位，利用间齿测量蜗杆与被测齿轮作单面啮合传动，由两角位移传感器测量取值，用于测量圆柱齿轮的齿距累积误差、切向综合误差、一齿切向综合误差、齿距偏差、齿形偏差和基节偏差等的测量仪器。

4型式、基本参数

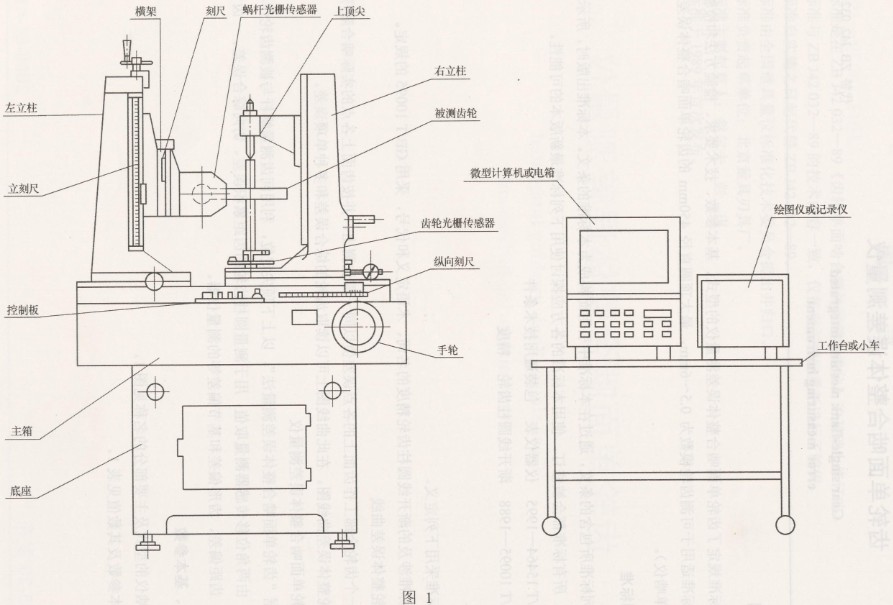

4.1单啮仪的型式及主要部分的名称见图1。

4.2基本参数及其数值见表1。
