JB/T 10865-2008 统一螺纹量规

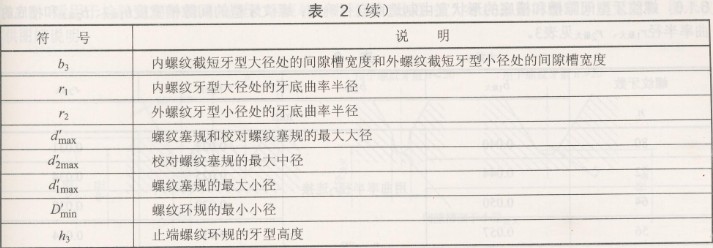

6螺纹量规的螺纹牙型

6.1  完整螺纹牙型

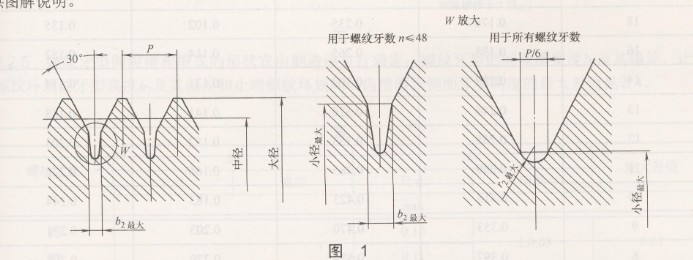

6.1.1  适用于检验工件内螺纹作用中径及大径的通端螺纹塞规的螺纹牙型见图1。图示仅供图解说明。

6.1.2适用于检验新制通端螺纹环规作用中径及大径的“校通一通”螺纹塞规的螺纹牙型见图l。图示仅供图解说明。

6.1.3适用于检验新制止端螺纹环规单一中径的“校止一通”螺纹塞规和“校止．止”螺纹塞规的螺纹牙型见图1。图示仅供图解说明。

6.1.4适用于检验使用中的止端螺纹环规单一中径的“校止一损”螺纹塞规的螺纹牙型见图l。图示仅供图解说明。

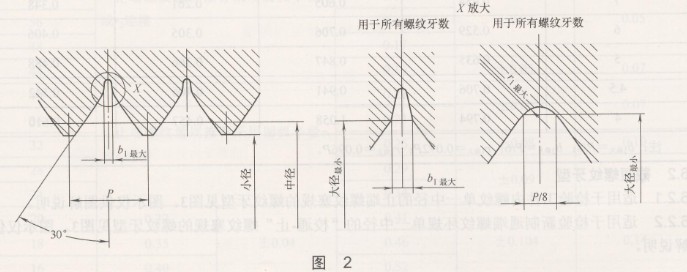

6.1.5适用于检验工件外螺纹作用中径及小径的通端螺纹环规的螺纹牙型见图2。图示仅供图解说明。

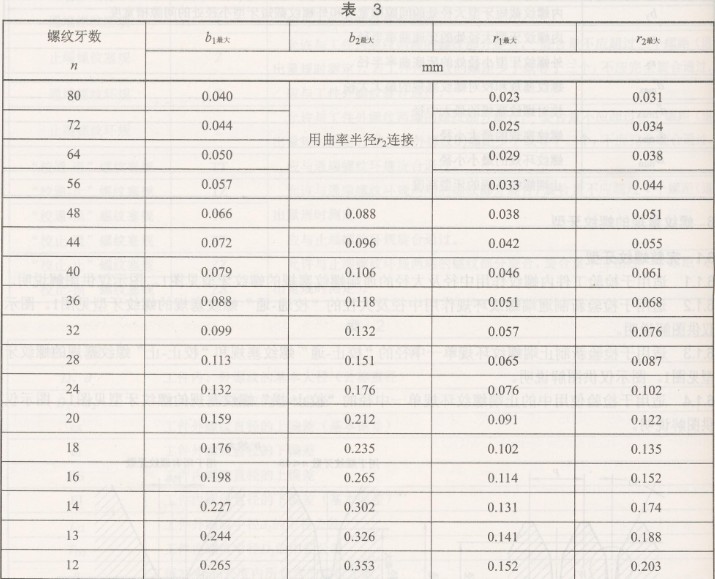

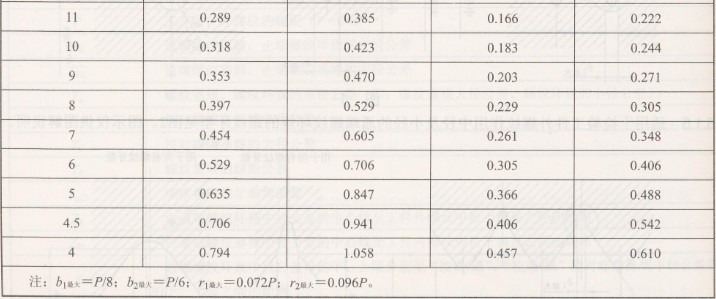

6.1.6螺纹牙型间隙槽和槽底的形状宜由制造商自行确定；螺纹牙型的间隙槽宽度b1最大、b2最上和槽底的曲率半径r1最大、 r2最大见表3。

6.2截短螺纹牙型
6.2.1适用于检验工件内螺纹单一中径的止端螺纹塞规的螺纹牙型见图3。图示仅供图解说明。

6.2.2适用于检验新制通端螺纹环规单一中径的“校通一止”螺纹塞规的螺纹牙型见图3。图示仅供图解说明。
