JB/T 7981-2010 螺纹样板

1范围
本标准规定了螺纹样板的术语和定义、型式与基本参数、要求、检查方法、标志与包装等。

本标准适用于检验普通螺纹螺距和统一螺纹螺距（牙/in）用的螺纹样板。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 17163几何量测量器具术语基本术语
GB/T 17164几何量测量器具术语产品术语

3术语和定义
GB/T 17163、GB/T 17164中确立的以及下列术语和定义适用于本标准。

3,1
螺纹样板screw template
具有确定的螺距和牙型，且满足一定的准确度要求，用作螺纹标准对类同的螺纹螺距进行测量的实物量具。

4型式与基本参数

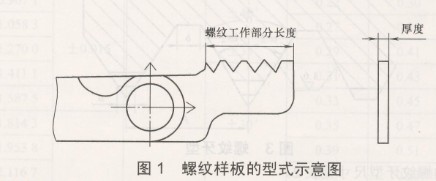

4.1  螺纹样板的型式见图1所示。图示仅供图解说明，不表示详细结构。

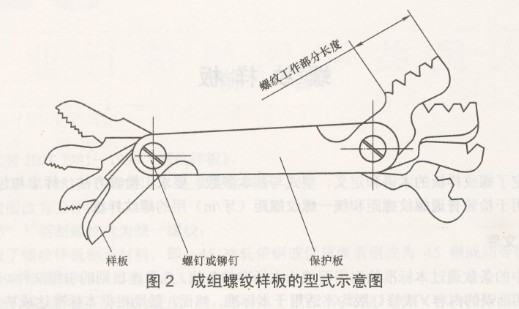

4.2成组螺纹样板由螺纹样板、保护板和锁紧螺钉（或铆钉）等组成，其型式见图2。图示仅供图解说明，不表示详细结构。

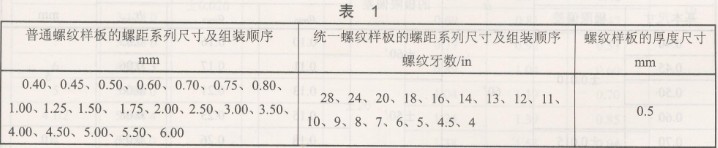

4.3  成组螺纹样板的螺距系列尺寸、厚度尺寸及组装顺序见表1。

5要求
5.1  外观
螺纹样板不应有毛刺、锈迹、划痕及其他影响使用的外观缺陷。

5.2相互作用
螺纹样板与保护板的联接应可靠，转动应平稳、灵活，无卡滞和松动现象。

5.3材料和工作面硬度
螺纹样板一般采用45钢或同等性能的冷轧带钢材料制造，其工作面硬度应在170 HV～230 HV范围内。

5.4工作面的表面粗糙度
螺纹样板工作面的表面粗糙度Ra值为1.6 um。

5.5螺纹牙型及尺寸

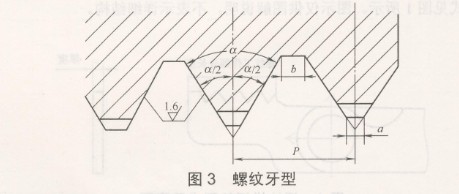

螺纹样板的螺纹牙型见图3。图示仅供图解说明。

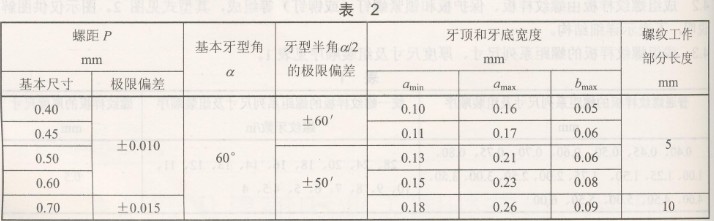

5.5.1  普通螺纹样板的螺纹牙型尺寸见表2。
