JB/T 10865-2008 统一螺纹量规

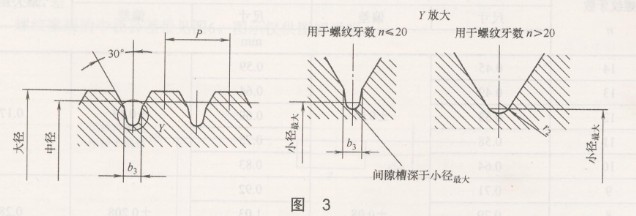

6.2.3适用于检验使用中的通端螺纹环规单一中径的“校通．损”螺纹塞规的螺纹牙型见图3。图示仅供图解说明。

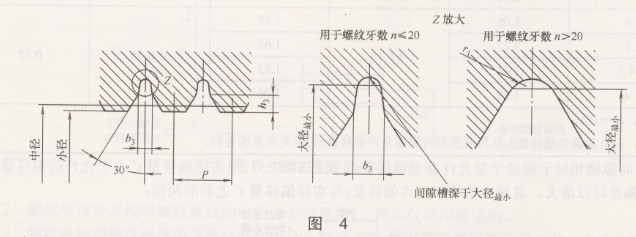

6.2.4适用于检验工件外螺纹单一中径的止端螺纹环规的螺纹牙型见图4。图示仅供图解说明。

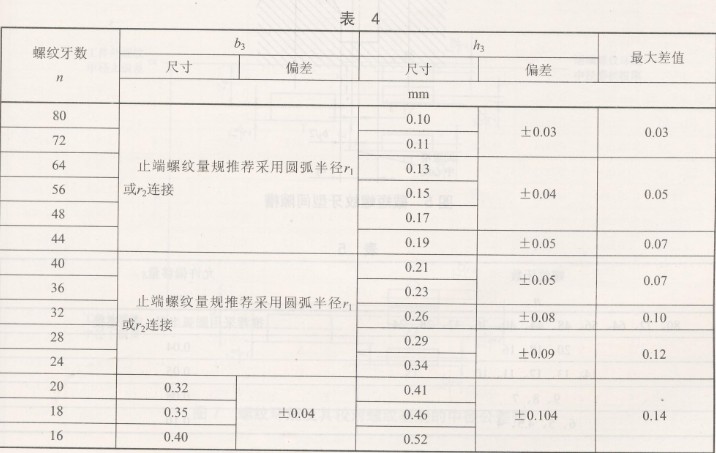

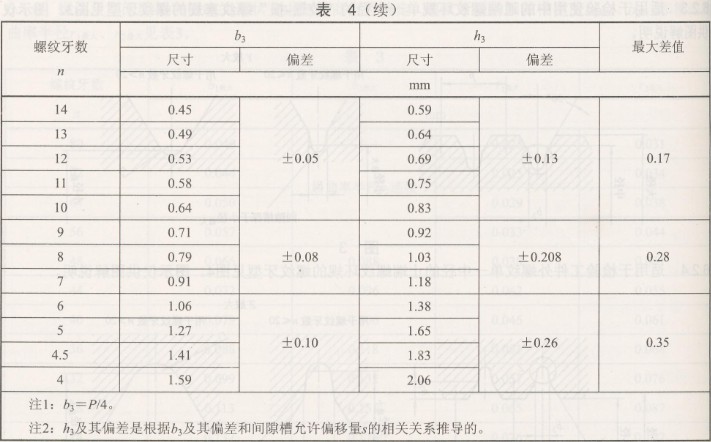

6.2.5螺纹牙型间隙槽和槽底的形状宜由制造商自行确定；螺纹牙型的间隙槽宽度6，及其偏差、止端螺纹环规的牙型高度h3及其偏差和止端螺纹环规同一齿槽两牙侧面牙型高度的最大差值见表4。

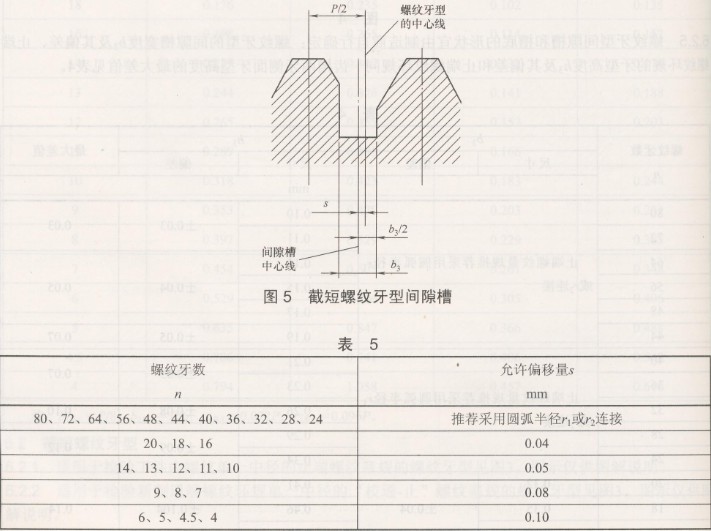

6.2.6间隙槽相对于螺纹牙型允许有一偏移量s，见图5和表5。当实际偏移量s’小于允许的偏移量J时，则b3的偏差可以增大，其增大值等于允许偏移量s与实际偏移量s’之差的两倍。
