JB/T 10031-1999 用螺纹密封的管螺纹量规

发布时间:2012-05-19 作者:可立德商城 点击: ...

1范围
本标准规定了螺纹密封的管螺纹量规的名称、代号、尺寸、公差、检验方法和标志与包装。
本标准适用于检验GB/T 7306所规定的圆锥螺纹和圆柱内螺纹的尺寸。


2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。


GB/T 7306-1987  用螺纹密封的管螺纹


3符号

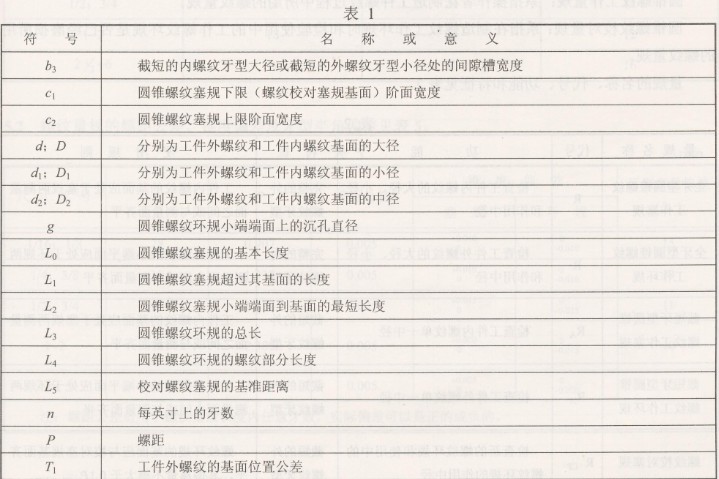

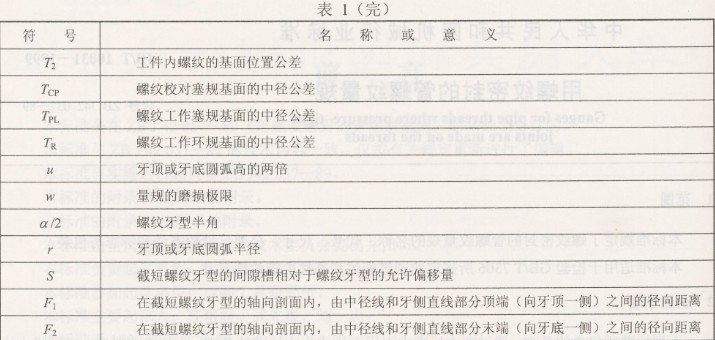

根据GB/T 7306的规定,本标准中所应用的符号及其代表的名称或意义见表1。


4产品分类
4.1量规分类
用螺纹密封的管螺纹量规,根据使用性能分为圆锥螺纹工作量规和圆锥螺纹校对量规。

圆锥螺纹工作量规:系指操作者在制造工件螺纹过程中所用的螺纹量规。


圆锥螺纹校对量规:系指在制造螺纹工作环规时和检验使用中的工作螺纹环规是否已经磨损所用的螺纹量规。

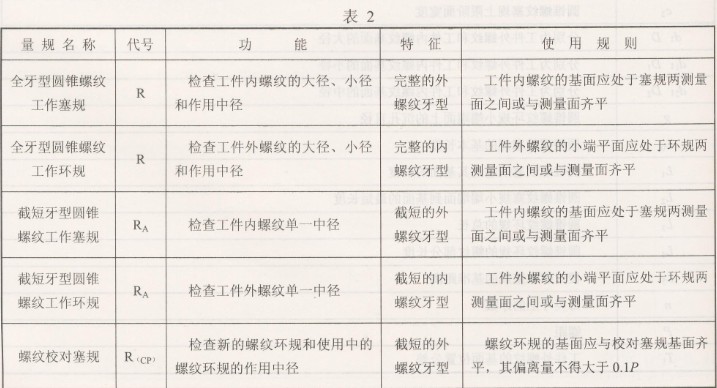

量规的名称、代号、功能和特征见表2。
