JB/T 8604-1997 气动小喷嘴式内径测量装置

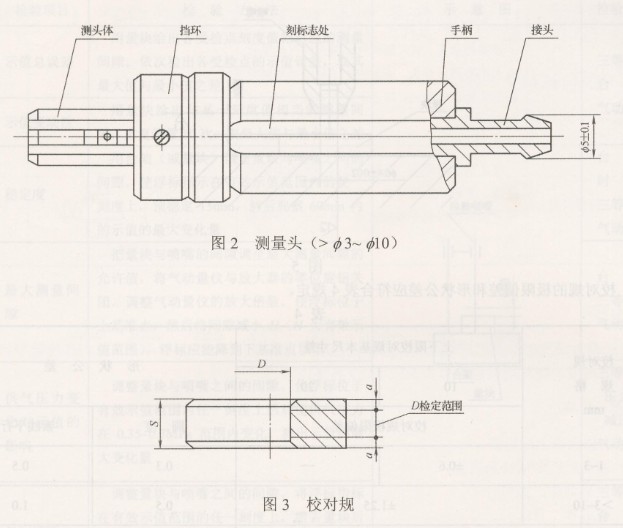

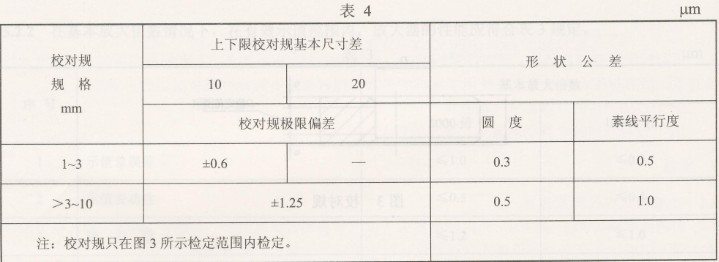

5.2.3校对规的极限偏差和形状公差应符合表4规定。

5.2.4测量头和校对规工作面表面硬度不低于713 HV( 60 HRC)，表面粗糙度度Ra值测量头不大于0.4um，校对规不大于0.2um。

5.2.5校对规必须经过尺寸稳定性处理。

6检验方法
6.1检验条件

6.1.1内径测量装置应在温度为20±5℃，温度变化不大于1℃／h的条件下检验。校对规应在温度为20士1℃下检验，检验前需等温4h以上。

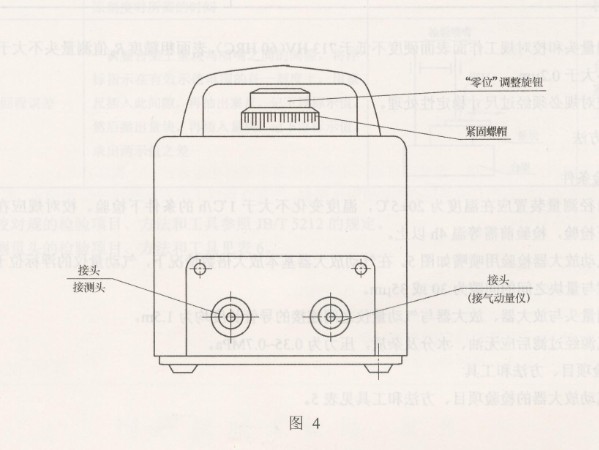

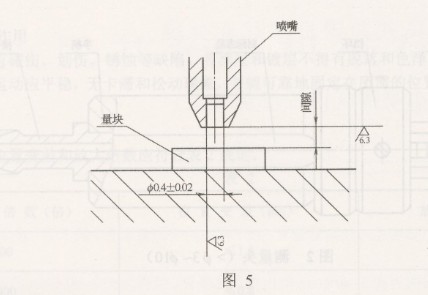

6.1.2气动放大器检验用喷嘴如图5。在气动放大器基本放大倍数情况下，气动量仪的浮标位于下基准点时喷嘴与量块之间的间隙为30或35um。

6.1.3测量头与放大器、放大器与气动量仪之间连接的导管长度均为1.5m。

6.1.4气源经过滤后应无油、水分及杂质，压力为0.35～0.7MPa。

6.2检验项目、方法和工具

6.2.1气动放大器的检验项目、方法和工具见表5。
