JB/T 10030-1999 光栅线位移测量系统

附录B
（标准的附录）
抗干扰性试验I
B1在与测量系统同一电网上，人为地制造下列各干扰（干扰源应离开光栅数显表1m以上。有规定者除外）：

a)用40A交流接触器，每隔5min左右启停一次5～10kW电动机，试验20次；
b)距离测量系统2m外，使用电焊机焊接20min;
c)开关电风扇，插拔电烙铁或使用Φ6mm交直流手电钻开闭10次；
d)用75A三相交流接触器连续通断30次；
e)距离测量系统5m外，用5～20kW的任一种可控硅电源连续工作（仅对分辨率为10um测量系统做此试验。

附录C
（提示的附录）

抗干扰性试验Ⅱ
C1  电源线低频重复干扰传导敏感度试验

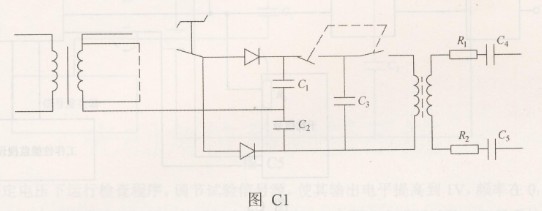

C1.1  低频重复干扰源原理图如图C1。

C1.2低频重复干扰波波形
a)低频重复干扰波以100个周波群／s的重复频率叠加在电源线交流电压的峰值上。
b)每一周波群由频率lOOkHz的衰减余弦振荡波组成，其包络达到1.5周波后，衰减到第一个半波峰值的一半。
c)低频重复干扰波按第一个半波峰值电压大小分为30级，每级表示1000V电压。
d)低频重复干扰源的输出阻抗为150Ω。

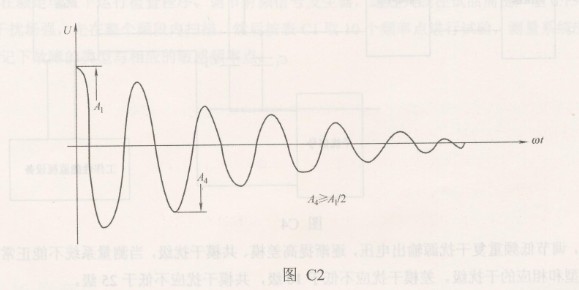

e)每个重复干扰波的电压波形如图C2。

C1.3试验接线图和试验频骤

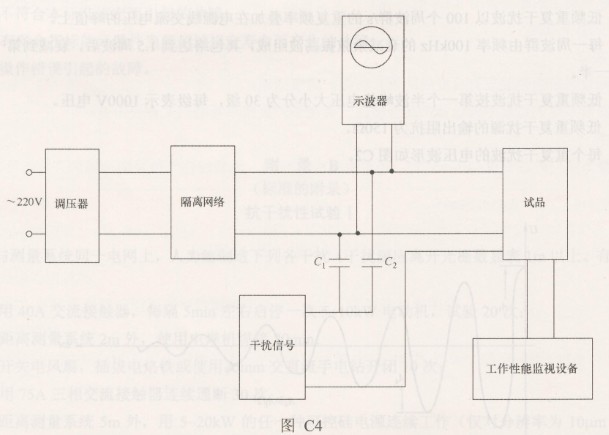

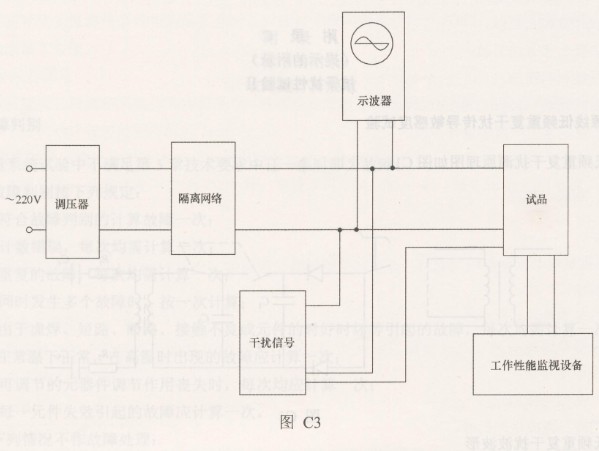

测量系统应在额定电源电压变化+(10～15)%条件下进行抗干扰性能试验。差模干扰与共模干扰接线图见图C3和图C4。

试验时，调节低频重复干扰源输出电压，逐渐提高差模、共模干扰级，当测量系统不能正常工作时，记下故障类型和相应的干扰级。差模干扰应不低于10级，共模干扰应不低于25级。

C2  电源线高频传导敏感度试验
C2.1  试验信号源
