JB/T 10030-1999 光栅线位移测量系统

射频功率信号发生器或射频信号发生器与功率放大器的组合，其输出阻抗为50Ω。

C2.2试验接线图和试验步骤

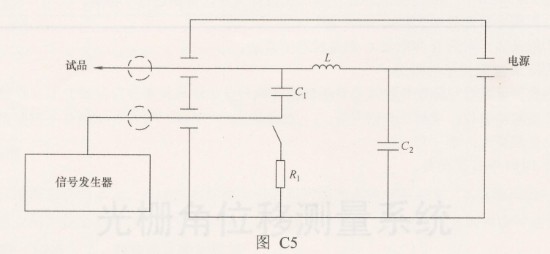

试验按图C5接线，信号源产生的高频干扰信号通过电源火线加到受试产品上，试品与电源线间接入隔离网络，试验时应将隔离网络中的负载电阻R断开，使干扰信号加到试品上，信号源、电缆、同轴接线，插头应同轴连接，其特性阻抗应一致。

试品在额定电压下运行检查程序。调节试验信号源，使其输出电平提高到1V，频率在0.15～300MHz范围变化，先在整个频段内进行扫描，然后按表Cl选取10个频率点进行试验，测量系统应能正常工作，否则记下故障的类型与相应的敏感频率点。

C3  高频辐射敏感度试验
试品在额定电压下运行检查程序。调节射频信号发生器，通过天线在试品周围产生0.15～300MHz、1V/m的干扰场强，先在整个频段内扫描，然后按表C1取10个频率点进行试验，测量系统应能正常工作，否则记下故障的类型与相应的敏感频率点。
