JB/T 10037-1999 磁栅线位移测量系统

1范围
本标准规定了磁栅线位移测量系统（以下简称测量系统）的型式、基本参数、技术要求、标志、包装及贮存。
本标准适用于分度值由0.5—100 um的线型磁栅线位移测量系统和带型磁栅线位移测量系统。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 15464-1995  仪器仪表  包装通用技术条件

3定义
本标准采用下列定义。

3.1磁栅线位移测量系统
利用磁头相对于磁栅（磁尺）线位移其磁通量变化而形成电感信号变化的原理，由磁栅线位移传感器感受位移量，并用磁栅数显表显示其值的长度测量系统。

4型式与基本参数

4.1型式
测量系统有两种型式：
a)线型磁栅测量系统；
b)带型磁栅测量系统。

4.2基本参数
4.2.1磁栅尺的录磁节距为0.2mm。

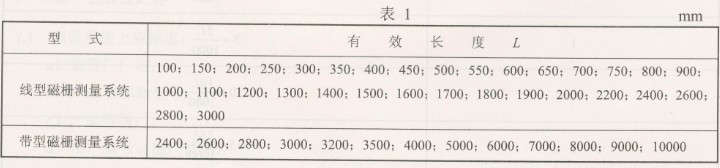

4.2.2磁栅尺录磁的有效长度L见表1。

4.2.3测量系统数显表的分辨率见表2。

5技术要求
5.1测量系统的工作环境和工作条件

5.1.1测量系统工作环境的温度范围为0～45℃，当工作环境温度在15～25℃内时，相对湿度应不大于90%。

5.1.2测量系统使用的电源频率为50Hz，额定电压为220V，电压波动范围为额定电压的85%～110%。

5.1.3工作环境中应无明显的腐蚀性气体和粉尘。

5.1.4磁栅不得直接与强磁场（例如磁性表座）接触。

5.2  外观及相互作用
5.2.1表面不应有锈蚀、碰伤和镀层脱落等缺陷，各种标志、数字应正确、清晰。

5.2.2各紧固部分应牢固可靠，各转动部分应灵活，不应有卡滞和松动现象。

5.3录磁长度

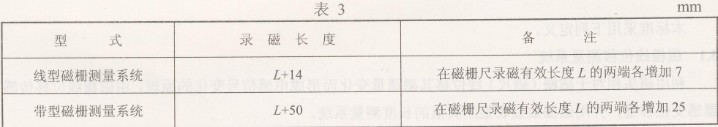

磁栅尺的录磁长度应不小于表3的规定。

5.4准确度

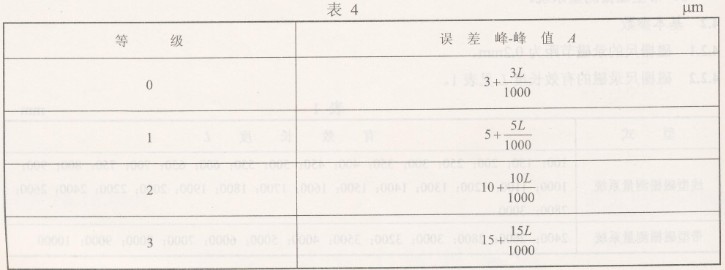

测量系统准确度共分为四个等级，每个等级的误差峰．峰值A按表4的公式计算，准确度用数值A的二分之一冠以“±”号表示。

注：误差峰一峰值A系指测量系统误差曲线上最高点与最低点之差。
