JB/T 10080.1-2000 光栅数字显示仪表

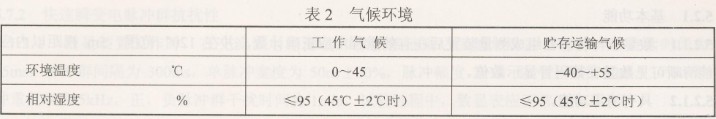

气候环境见表2。

5.1.2力学环境适应性
5.1.2.1机械振动（正弦）

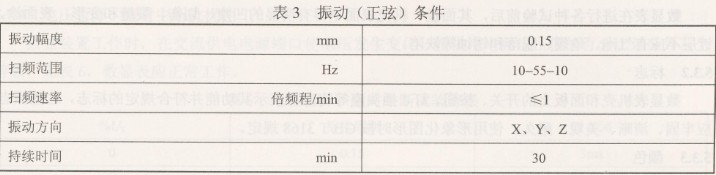

在无包装情况下，数显表应能承受一定的机械振动，其外观和装配质量不变，通电后，仍能正常工作。振动条件见表3。

5.1.2.2冲击
数显表在无包装情况下应能承受一定的冲击，其外观不应有明显的损伤、变形，通电后仍能正常工作。冲击条件见表4。

5.1.2.3  包装跌落
数显表在包装条件下，应能承受表5规定的跌落试验。试验后，应无任何机械性损伤，通电后仍能正常工作。

5.1.3周围环境
数显表在运输、存放和使用时，不得置于潮湿、油雾、强电磁污染、超量污染物和强振动环境中。

5.1.4  电源适应性
在下列电源条件下数显表应正常工作：
电压：稳态电压值为0.85～1.1倍额定电压；
频率：0.98～1.02倍额定频率。

5.2功能
5.2.1基本功能

5.2.1.1数显表与传感器组成测量装置后在有效量程内应正确计数，并在120。范围，5m视距以内应能清晰可见数显表数码管显示数值。

5.2.1.2具有清零功能。

5.2.2具有参考零位显示功能的数显表，零位功能应显示正确，其误差不大于±1个最小示值。

5.2.3  附加功能
数显表的附加功能应符合产品技术文件规定。

5.3外观质量
5.3.1外观
数显表在进行各种试验前后，其面板、机壳表面不得有明显的凹痕、划伤、裂缝和变形，表面涂、镀层不应有气泡、龟裂、脱落和锈蚀等缺陷。

5.3.2标志
数显表机壳和面板上的开关、按钮、灯、插头座等均应有表示其功能并符合规定的标志，这些标志应牢固、清晰、美观、耐久。使用形象化图形时按GB/T 3168规定。

5.3.3颜色
连接导线的颜色与线径、面板上的开关、按键和灯的颜色按GB/T 5226.1规定。

5.3.4  防护等级
数显表应有防止外来固体异物和液体进入的措施，其防护等级应不低于GB 4208中IP54的要求。

5.4准确度
用标定后的光栅模拟信号输入数显表，数显表显示值与标定值之差，误差不大于±1个最小示值。

5。5稳定度
在工作环境下，数显表输入标定后的光栅模拟信号，其数字漂移量不得超过±1个最小示值。

5.6  电气安全性能
5.6.1  接地保护
机壳应有保护接地端子，并有PE标志。电源中线N不得与PE相连且不得相互替代。
电气和机械的导体件都应用黄绿色导线连接到保护接地电路上，连接要牢固。保护接地电路的连续性应符合GB/T 5226.1-1996中8.2.3的规定。

5.6.2绝缘电阻
在工作环境下，电源线L、N端子和保护接地间施加500V直流电压时测得绝缘电阻应大于1MΩ。

5.6.3耐电压强度
电源线L、N端子和保护接地之间应能经受有效值为1000V交流电压，频率为50Hz，时间为10s的耐压试验，漏电流不大于5mA。试验中不得有击穿和飞弧现象。

5.7抗扰性要求
数显装置应具有一定的抗扰性能，受扰后允许加或减1个最小示值，且功能不被劣化。

5.7.1静电放电抗扰性
数显装置工作时，对操作人员经常触及的所有部位进行静电放电试验，接触放电电压6kV，空气放电电压为8kV，试验过程中，数显表应正常工作。
