JB/T 10080.2-2000 光栅线位移传感器

4.6.2.3在使用说明书中应给出传感器输出信号幅值和额定负载。

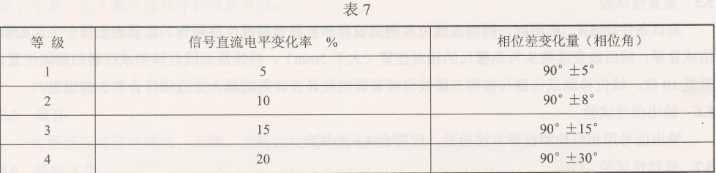

4.6.2.4输出信号直流电平变化率和相邻两路90°信号相位差变化量分级按表7。

4.6.3参考零位信号的要求
凡具有参考零位的产品必须提供下列参数：
a)参考零位个数及位置；
b)有参考零位电平范围；
c)有参考零位脉冲幅值；
d)有参考零位脉冲宽度。

4.7抗扰性
传感器与数显表组成装置后，在规定的条件下（按JB/T 10080.1-2000中5.7）引起的误差不大于加或减一个最小示值。

4.8可靠性
传感器的可靠性用平均无故障工作时间(MTBF)衡量，不应少于5000h。

4.9连续运行
按JB／T 10080.1-2000中5.8规定的条件连续运行，其结果应符合4.2、4.3、4.4的规定。

5试脸方法
5.1  环境适应性试验

5.1.1气候环境试验按JB/T 10080.1-2000附录A中A2.3.1.1和A2.3.1.2进行，其结果应符合4.2、4.3的规定。

5.1.2力学环境试验按JB/T 10080.1-2000附录A中A2.3.2进行，其结果应符合4.2、4.3的规定。

5.2功能试验
将传感器与数显表连接，模拟使用状态，其结果应符合4.2.1和4.2.2的规定。

5.3外观质量及结构性能检验
外观质量及结构性能采用目测及手感法检验，应符合4.3的规定。

5.4准确度检验
5.4.1在标准检验条件下，在线位移测试仪器上将传感器与数显表连接，与标准长度进行长度比较检验，以任意最大间隔误差值的二分之一冠以“±”号表示其结果，应符合表2的规定。

5.4.2根据产品不同的准确度和量程，产品的测试点间距可在1mm、2mm、5mm、10mm、50mm、100mm数系中任选一种。

5.4.3  线位移测试仪器的检定极限误差应不大于被测产品准确度的三分之一。对准确度小于±0.001mm的产品，该仪器的检定极限误差不应大于被测产品准确度的二分之一。

5.5  重复性试验
测试条件同5.4。检测时，同时在线位移测试仪器和被测光栅线位移装置的数显表上读一个起始数值或置零，然后改变读数头与光栅尺的相对位置（大于5mm），再恢复到线位移测试仪器的起始位置，重复10次，线位移测试仪器与被测光栅线位移装置的数显表读数的最大差值应符合表3的规定。

5.6输出信号试验
输出信号用相位检测仪等方法检验，应符合4.6的规定。

5.7抗扰性试验
可按JB／T 10080.1-2000附录A中A2.5进行。其结果应符合4.7的规定。

5.8连续运行试验
可按JB／T 10080.1-2000附录A中A2.3.1.3进行。其结果应符合4.9的规定。

5.9可靠性试验
可按JB／T 10080.1-2000附录A中A2.11进行。其结果应符合4.8的规定。
6检验规则

6.1检验分为出厂检验和型式检验两类。产品须经供方质量检验合格后方能出厂，并应附有证明其产品质量合格的文件。

6.2  出厂检验项目包括4.2.1、4.2.2、4.3.1一4.3.4和4.4的内容。

6.3型式检验按第4章技术要求的规定进行（但4.8除外）。试验样品数量应不少于3套，并规定在下列条件之一时进行：
a)新产品鉴定；
b)设计有重大更改；
c)主要工艺方法更改；
d)关键材料、元器件更改；
e)生产间断一年以上再生产时。

检验中出现故障或任一项不合格时，应加倍抽样检验，仍不合格时，判为不合格品。

7标牌、包装、运输及储存
7.1标牌

7.1.1产品须在明显部位固定产品标牌，其型式、尺寸和技术要求应符合GB/T 13306的规定，并标有下列内容：
a)制造计量器具许可证标志和证号；
b)供方名称；
c)产品名称、型号；
d)光栅栅距；
e)测量长度；
D供电电压；
