JB/T 10011-2010 万能表座

6检验方法
6.1外观
目力观察。

6.2相互作用
目力观察和手感检查。

6.3微调
手感检查和目力观察微调量，如有异议，装夹指示表检验微调量。

6.4工作面表面粗糙度和平面度
用表面粗糙度比较样块目测比较工作面表面粗糙度。如有异议，用表面粗糙度测量仪检验。

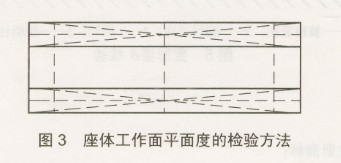

用1级刀口形直尺以光隙法检验。检验时，分别在座体工作面的长边、短边方向和对角线位置上进行，见图3。

万能表座座体工作面平面度的确定方法如下：

——在座体工作面长边、对角线方位上检查时，只允许中间有间隙，其中最大间隙量作为平面度；

——在座体工作面短边方位上检查时，平面度的确定应遵照“最小条件”，即包容座体两工作面的两平行平面的区域（距离）应最小，并以此距离（即间隙）作为平面度，见图4。

——在座体工作面边缘1mm范围内不计平面度误差。

6.5变形量

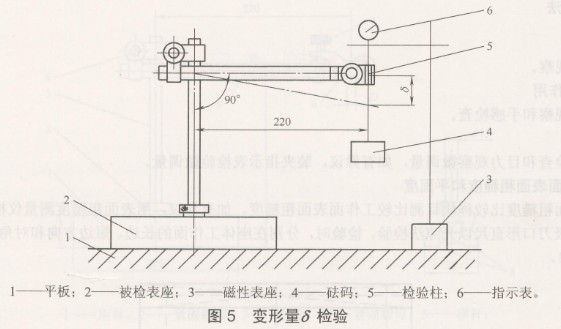

将被检表座放在2级平板上，横杆置于100 mm以上高度，悬伸长度按图5尺寸，锁紧各紧固螺母，把检验柱2）放入表夹孔内夹紧，调节装夹在磁性表座上分度值／分辨力不大于0.01 mm的指示表接触检验柱，并对零。当在检验柱挂上质量为100 g的砝码后，读取指示表上的示值，上述检验重复三次，取其算术平均值作为表座变形量δ。见图5（图中立柱轴线垂直于平板平面）。

7标志与包装
7.1  表座上应标有：
a)制造企业名称或注册商标；
b)产品名称。

7.2表座的包装盒上应标有：
a)制造企业名称或注册商标；
b)产品名称；
c)型式。

7.3表座．包装前应经防锈处理，并妥善包装。不得因包装不善而在运输过程中损坏产品。符合本标准要求的，应附有产品合格证。产品合格证上应标有本标准的标准号和出厂日期。
