千分尺又称螺旋测微器、分厘卡，是比游标卡尺更精密的测量长度的量具。

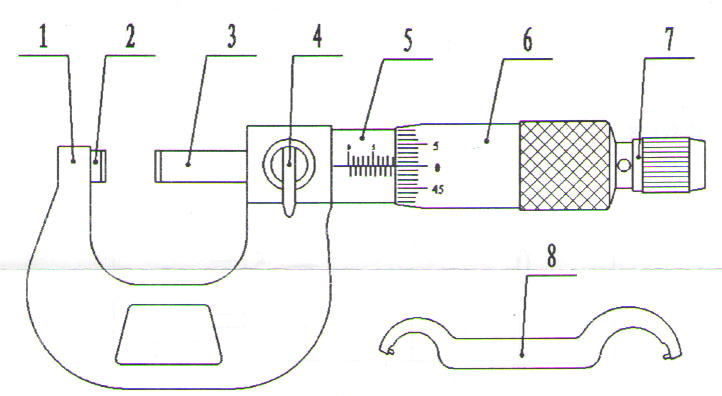

1.尺架 2.固定测头 3.测微螺杆 4.锁紧装置 5.固定套管 6.微分筒 7.测力装置 8.扳手

l 用途：用于外尺寸测量

l 置零：

置零之前,用软布或者软纸擦净测头的量面.用测力装置使两测量面接触.如果微分筒上的零线与固定套管上的零线不在一条直线上,用以下方法置零：

1） 微分头误差不超过0.02mm（微分筒刻线两格之间）用锁紧机构锁紧微分螺杆，用扳手扳动固定套管，直至零线对齐。

2） 微分头误差不超过0.02mm（微分筒刻线两格以上）用锁紧机构锁紧测微螺杆，用扳手松动测力装置，取下微分筒，重新对齐固定套管与微分筒上的0刻线，装上测力装置。

3） 量程超过25mm的用校对棒校对起始位。如有必要用前一种方法置零。

l 读数方法: 千分尺的最小读数为0.01mm

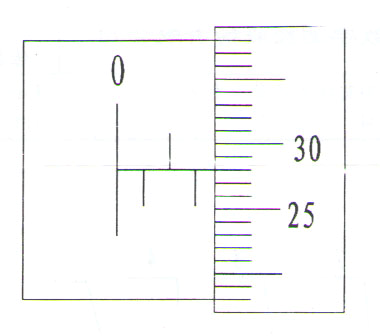

图示读数1.78

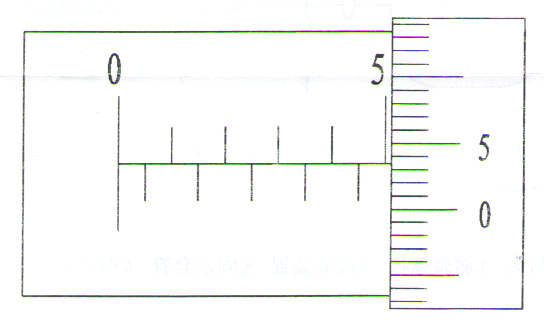

图示读数5.035（0.005为估读）

l 注意事项与故障处理:

1、 保持尺身与量面的清洁，避免接触水、油、冷却液等液态物质;

2、 测量时，使用测力装置，避免冲击；

3、 不要任意拆卸千分尺；

4、 长期不使用时洗净，涂防护油，放入包装盒内。
