深度游标卡尺使用说明书

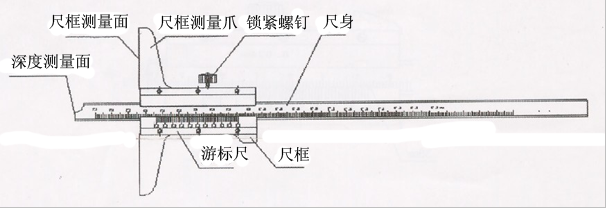

图2

●使用方法： ，

(l)使用前，松开尺框上的锁紧螺钉，用布将测量面、尺身擦干净。

(2)检查”零”位：清净平台工作面，．将深度尺置于平台上，移动尺框，使尺框测量面与深度

测量面紧贴平台工作面即在同一平面上，游标尺的零位线应与尺身上的零位线对齐，即读数为零。

． (3)测量工件深度时，尺框测量面紧贴工件的被测上平面，移动尺身使深度测量面手感接触

被测工件的被测量底面，读出尺身上的主刻度和游标尺上的读数，即为被测工件的深度。

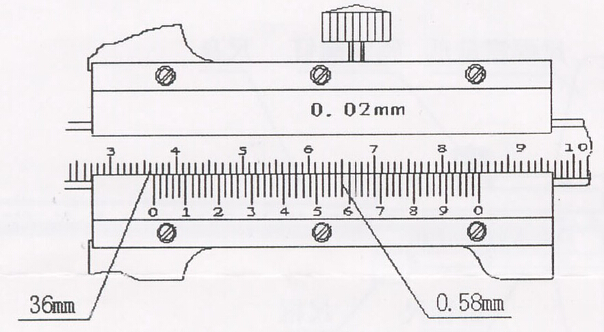

(4)读数方法示例：当尺身上的刻度为1mm，游标读数值为0.02mm时，如下图的情况，尺身的读数是36mm，游标读数是0.58mm，读数结果应是36.58mm。
