GB/T 11852-2003 圆锥量规公差带分布及使用规则

A.1圆锥量规的圆锥锥角公差带分布

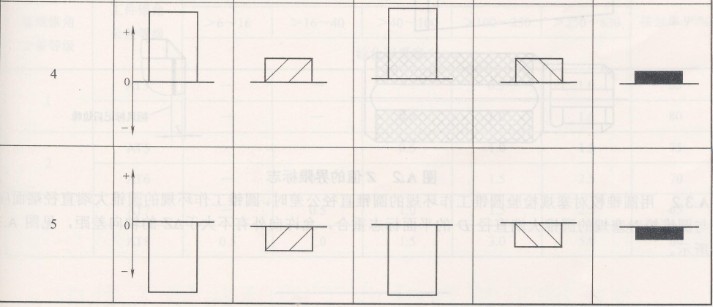

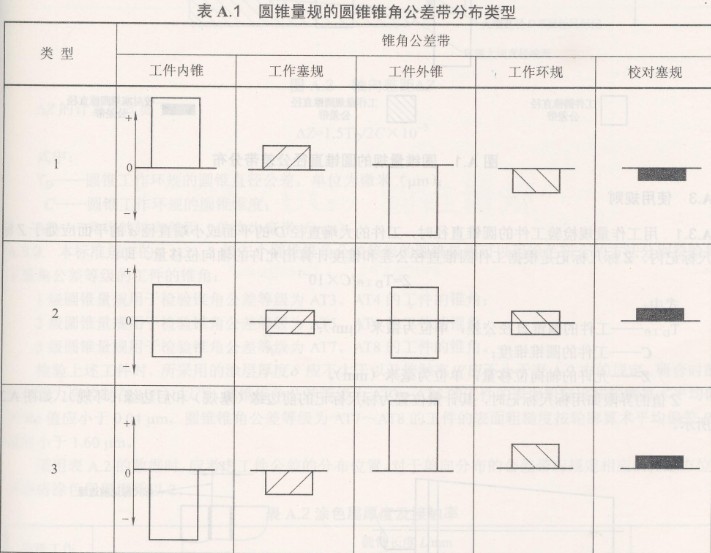

A.1.1  圆锥量规的圆锥锥角公差带分布，有表A.1所示的五种类型。

A.2  圆锥直径公差带分布

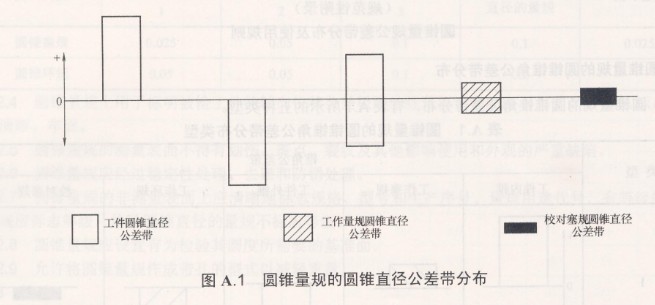

圆锥量规的圆锥直径公差带分布如图A.1所示。

A.3使用规则
A.3.1  用工作量规检验工件的圆锥直径时，工件的大端直径D的平面或小端直径d的平面应处于Z标尺标记内。Z标尺标记是根据工件圆锥直径公差和锥度计算出允许的轴向位移量。即：

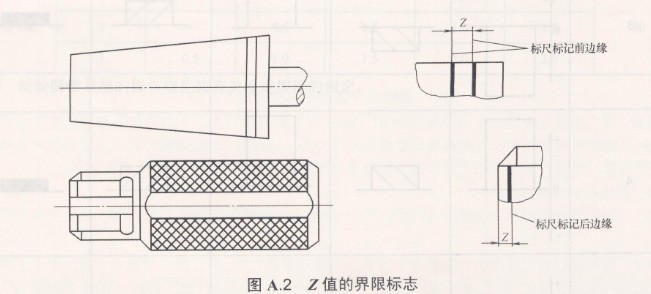

Z值的界限如用标尺标记时，其计量位置为标尺标记的前边缘（塞规）和后边缘（环规）。如图A．2所示。

A.3.2用圆锥校对塞规检验圆锥工作环规的圆锥直径公差时，圆锥工作环规的圆锥大端直径端面应与圆锥校对塞规的圆锥大端直径D的平面标志重合，允许向外有不大于AZ的轴向差距，见图A.1所示。
