JB/T 8789-2010 1：24 (UG)圆锥量规

1范围
本标准规定了1：24圆锥量规的要求、检验方法和标志与包装。

本标准适用于检验弧齿锥齿轮磨齿机，铣齿机的主轴锥端及其配套的铣刀盘和调刀仪的锥度所用的1：24圆锥量规。

2规范性引用文件
下列文件中的条文通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 11852-2003  圆锥量规公差与技术条件

3要求
3.1型式

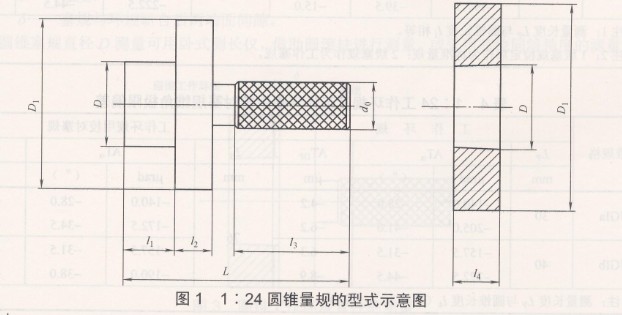

1：24圆锥量规的型式见图1，图示仅供图解说明。

3.2尺寸

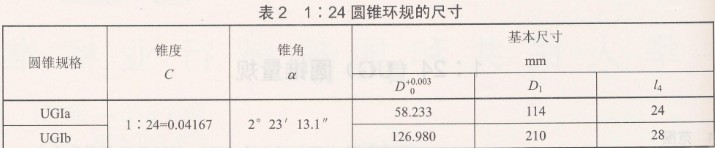

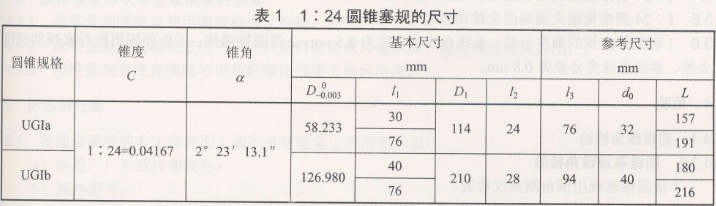

1：24圆锥塞规的尺寸见表1，1：24圆锥环规的尺寸见表2。

3.3锥角公差等级及极限偏差

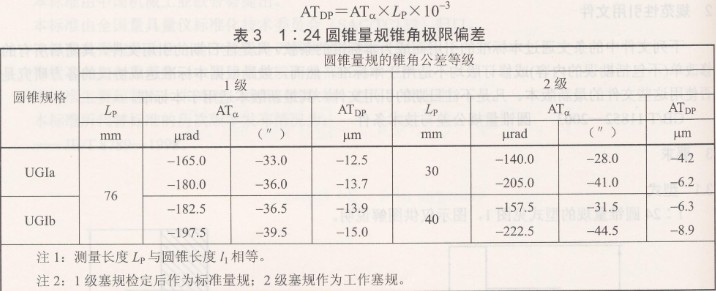

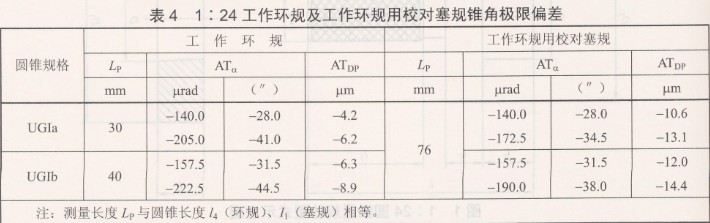

1：24圆锥量规锥角公差AT等级应符合GB/T 11852-2003的规定，其锥角极限偏差见表3和表4。表中锥角公差ATDP的数值按下式计算。

3.4  1：24圆锥量规的要求应符合GB/T 11852-2003中第4章的规定。

3.5  1：24圆锥量规大端端面全跳动公差为0.001 mm。

3.6  1级圆锥塞规的圆度公差、素线直线度公差为0.5 um，2级圆锥塞规、工作环规用校对塞规的圆度公差、素线直线度公差为0.8 um。

4检验
4.1  圆锥锥角检验

4.1.1  圆锥塞规锥角检验
1级圆锥塞规用锥角测量仪检验。
