JB/T 8789-2010 1：24 (UG)圆锥量规

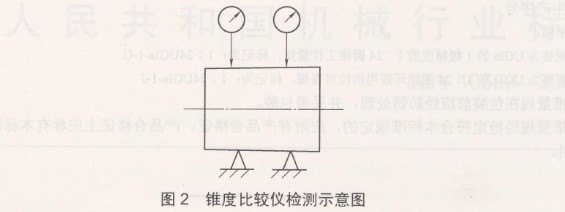

2级圆锥塞规、工作环规用校对塞规采用锥度比较仪进行检测，检测原理见图2。

4.1.2圆锥环规锥角检验
圆锥工作量规用校对塞规检验时，其研合接触率达90%以上，涂层厚度按GB/T 11852-2003中4.3.2的规定。

4.2圆锥量规直径检验
4.2.1  工作环规直径D检验

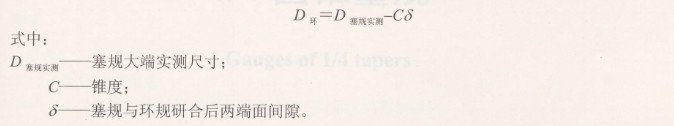

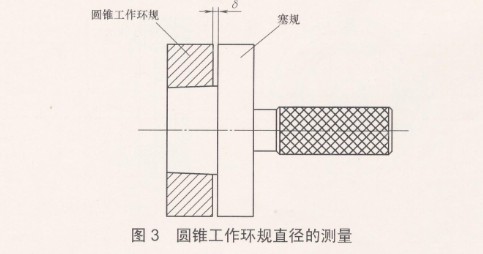

用塞规检验圆锥工作环规直径D时，根据间隙δ确定（见图3）。

4.2.2圆锥塞规直径D测量可用卧式测长仪，借助圆滚柱进行测量，或采用其他同等精度的测量方法。

4.3圆锥量规形状和位置误差的测量

4.3.1  圆锥量规圆度误差用圆度检查仪检验。

4.3.2圆锥量规全跳动误差用三坐标测量机监测或其他相应不确定度的检测方法。

4.3.3圆锥量规素线直线度可借助轮廓仪气浮工作台检测。

5标志与包装
5.1  在圆锥量规的非工作表面上和产品包装盒上应清晰标志：

a)制造厂厂名或注册商标；
b)规格型号；

c)精度等级及用途代号；
d)生产序号。

标记示例：
圆锥规格为UGIa的1级精度的1：24圆锥工作量规，标记为：1：24UGIa-1-G

圆锥规格为UGIa的1：24圆锥环规用的校对塞规，标记为：1：24UGIa-1-J

5.2圆锥量规在包装前应经防锈处理，并妥善包装。

5.3圆锥量规经检定符合本标准规定的，应附有产品合格证。产品合格证上应标有本标准的标准号和出厂日期。
