JB/T 10027-2010 两相对测量面间平行度及两侧面间平行度的检验方法

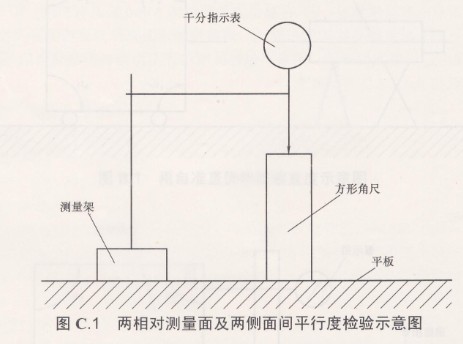

C.1 采用打表法进行检验，将被检方形角尺置于高准确度的平板工作面上（要求平板工作面在检验工作区域内的平面度误差小于被检方形角尺两被测面平行度误差允许值的1/3～1/5），以方形角尺的一个测量面（或一个侧面）做为基准实际要素与平板工作面（模拟基准）贴合，移动装有千分指示器(分度值不大于0.5 um)的测量架，在方形角尺的被检测量面（或被检侧面）上取若干个检定点（检定点的布置应满足：①在被检测表面边缘5 mm处具有检点；②被检测表面中间的检点按间隔20 mm～50 mm呈栅格状均匀布置；③遇被检测表面有空刀、减重孔、槽等处可避开不检），同时，记录各点指示器的读数，取指示器各点测量读数中的最大读数与最小读数之差作为该被检测量面（或被检侧面）相对另一面（基准实际要素）的平行度误差（见图C.1）。
按上述方法，将方形角尺翻转180。对调基准实际要素与被测要素，依前法对方形角尺的另一测量面（或另一侧面）进行检验。
两次被检面的检验结果均不应大于表2中的相应规定。
C.2若无高准确度的基准平板，则应分别对平板实际工作表面的平面度和方形角尺的被检测量面（或被检侧面）的不同方向进行分段连续测量，通过对平板工作面及方形角尺测量面的测量，并经数据处理后，即可获得方形角尺测量面的平行度误差。
数据处理的方法可用图解法和解析法，具体步骤可参见有关技术资料，处理的原则是：
图解法：根据测量指示表的读数，分别按GB/T 11336中的介绍，在x-y坐标图上做出平板工作面（基准平面）和被检测量面（或被检侧面）的直线误差曲线，在平板工作面的误差曲线上，按直线度误差最小包容区域法，求出理想基准线。在被检测量面（或被检侧面）的误差曲线上，作出平行于理想基准线的定向最小包容区域，该区域沿y轴方向的定向最小区域宽度，即为所求平行度误差值，其值不应大于表2中相应的平行度给定值。
解析法：是以图解法为基础的，首先根据理想基准线，通过其上两点的坐标，用两点式求出理想基准线的直线方程，并得到理想基准线的斜率，根据此斜率求出通过被检测量面（或被检侧面）误差曲线上最高点与最低点且平行于理想基准线的两条直线的点斜式直线方程，则，这两条直线在y轴上的截距
差即为被检测量面（或被检侧面）相对实际基准要素面的平行度误差值，其值不应大于表2中相应的平行度给定值。
