JB/T 10013-1999 万能渐开线检查仪

1范围
本标准规定了万能渐开线检查仪的型式、尺寸和基本参数、技术要求、标志与包装等。

本标准适用于被测齿轮模数为1—10mm、最大顶圆直径为450mm的圆盘杠杆式万能渐开线检查仪（以下简称检查仪）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 15464-1995  仪器仪表包装通用技术条件
JB/T 9329-1999  仪器仪表运输贮存基本环境条件及试验方法

3定义
本标准采用下列定义。

3.1万能渐开线检查仪
根据比较测量法，由机械机构带动相应的传感器相对被测齿轮移动，形成理论渐开线，传感器沿此理论渐开线测量取值。用于测量渐开线齿轮齿形误差的测量仪器。

4型式、尺寸和基本参数
4.1检查仪的型式及主要部分的名称见图1（图示型式仅供参考）。

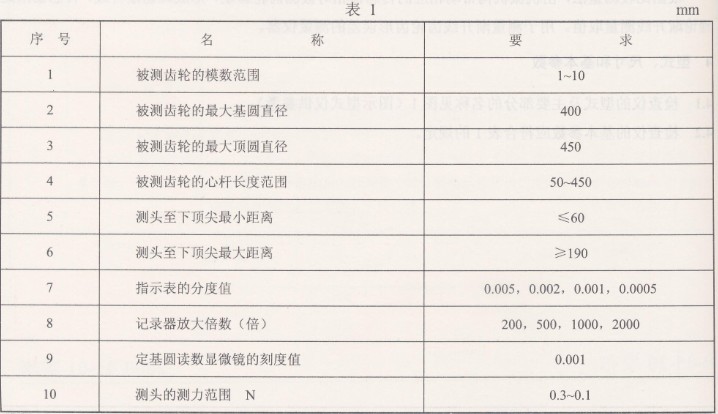

4.2检查仪的基本参数应符合表1的规定。
