JB/T 10020-1999 万能齿轮测量机

1范围
本标准规定了万能齿轮测量机的型式、基本参数及其数值、技术要求、标志与包装等。

本标准适用于可测齿轮模数0.5～15mm、最大直径为450mm的万能齿轮测量机（以下简称测量机）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4879-1985    防锈包装
GB/T 5048-1985    防潮包装
GB/T 6388-1986    运输包装收发货标志
GB/T 10095-1988    渐开线圆柱齿轮精度
JB/T 9329-1999    仪器仪表运输贮存基本环境条件及试验方法

3定义
3.1本标准涉及的渐开线圆柱齿轮精度的术语、定义和代号，采用GB/T 10095的规定。

3.2万能齿轮测量机是一种采用坐标点测法的齿轮测量仪器。它可以测量渐开线圆柱齿轮的齿形误差(△ff)、齿距累积误差（△Fp）和齿距偏差（△fpt）等项目，还可以测量截面整体误差。

4型式、基本参数及其数值

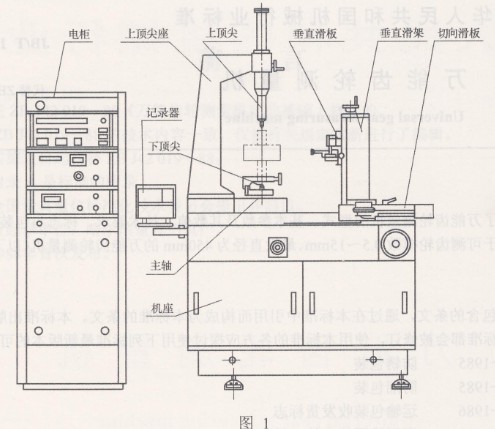

4.1测量机的型式及主要部分的名称见图1（图示型式仅供参考）。

4.2基本参数及其数值见表1。

5技术要求
5.1测量机工作表面不应有碰伤、锈蚀，非工作面应有防护涂层、镀层或其他防护性处理。

5.2各紧固部分牢固可靠，各移动部分灵活平稳，不允许有卡滞、松动现象。

5.3下顶尖斜向圆跳动公差为1.5um。

5.4上顶尖径向圆跳动公差为1.5 um。

5.5上下顶尖回转中心线的同轴度公差：

a)当顶尖距为150mm时，为10um;
b)当顶尖距为250mm时，为12um;
c)当顶尖距为420mm时，为15um。

5.6径向滑板移动的直线度公差：
a)在垂直平面内为4”；
b)在水平平面内为6”。

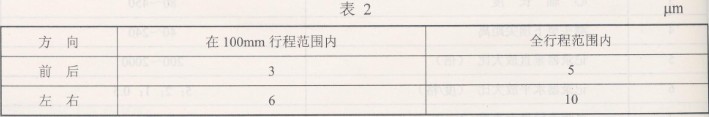

5.7测头上下移动对上下顶尖连线的平行度公差应符合表2规定。

5.8切向滑板前后移动的直线度公差：
