JB/T 10022-1999 便携式齿轮齿距测量仪

1范围
本标准规定了便携式齿轮齿距测量仪的型式及基本参数、技术要求、标志与包装等。

本标准适用于分度值为0.001mm，可测齿轮模数为2～16mm的便携式齿轮齿距测量仪（以下简称齿距仪）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 308-1989    滚动轴承钢球
GB/T 4879-1985  防锈包装
GB/T 5048-1985  防潮包装
GB/T 6309-1986 千分表
GB/T 6388-1986  运输包装收发货标志
GB/T 10095-1988渐开线圆柱齿轮精度
JB/T 9329-1999  仪器仪表运输贮存基本环境条件及试验方法

3定义
3.1本标准所涉及的渐开线圆柱齿轮精度的术语、定义和代号，采用GB/T 10095的规定

3.2便携式齿轮齿距测量仪
根据相对测量法，采用指示表类器具测量相邻齿距偏差、齿距累积误差的测量仪器。又称为便携式齿轮齿距检查仪。

4型式及基本参数

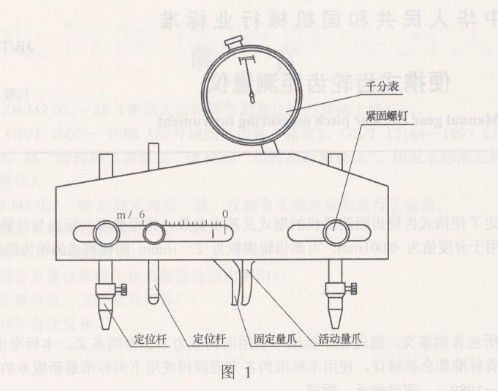

4.1型式见图1（仅供参考）。

4.2基本参数
与千分表配合孔的直径为φ8H7。

5技术要求
5.1齿距仪上不得有影响使用性能的外部缺陷。

5.2各活动部分工作时应平稳、灵活，无卡滞现象。

5.3各紧固件应紧固可靠，不应有松动现象。

5.4齿距仪所采用的千分表应符合GB/T 6309的规定。

5.5测量头及定位支承所采用的钢球，其精度、硬度及表面粗糙度应符合GB/T 308的规定。钢球所采用的精度等级为G40。

5.6固定量爪上的指示刻线与标尺上的刻线，其宽度为0.15～0.25mm。

5.7标尺上的刻线宽度相对于固定量爪上的指示刻线的线宽差应不大于0.05mm。

5,8固定量爪上的指示刻线与标尺上的刻线对实际值的偏离应不大于0.3mm。

5.9测力为1.5～2.5N，测力变化应不大于0.5N。

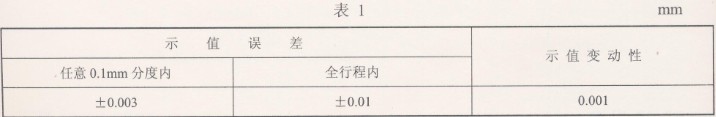

5.10齿距仪指示系统的示值误差、示值变动性应不超过表1的规定。

5.11齿距仪应附有调整用的工具。
