JB/T 10023-1999 便携式齿轮基节测量仪

1范围
本标准规定了便携式齿轮基节测量仪的型式与基本参数、技术要求、标志与包装等。
本标准适用于分度值为0.001mm，可测齿轮模数为1～16mm的便携式齿轮基节测量仪（以下简称基节仪）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4879-1985    防锈包装
GB/T 5048-1985    防潮包装
GB/T 6388-1986    运输包装收发货标志
GB/T 10095-1988    渐开线圆柱齿轮精度
JB/T 9329-1999    仪器仪表运输贮存基本环境条件及试验方法

3定义
3.1本标准所涉及的渐开线圆柱齿轮精度的术语、定义和代号，采用GB/T 10095的规定。

3.2便携式齿轮基节测量仪
根据绝对测量法，采用指示表类量具测量齿轮基节偏差的手动测量仪器。

4型式、基本参数及数值

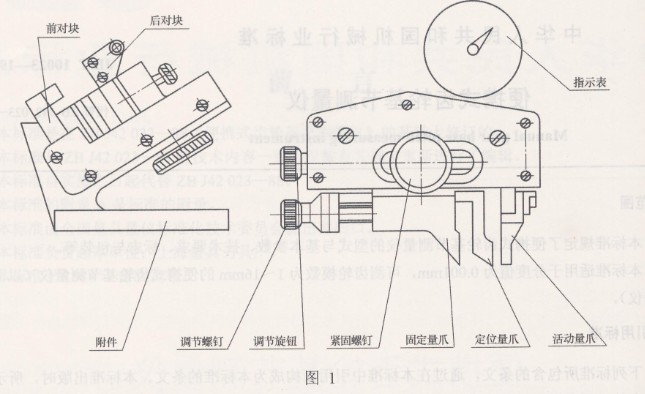

4.1型式见图1（仅供参考）。

4.2基本参数
与指示表配合孔的直径为φ8H7。

5技术要求
5.1基节仪上不得有影响使用性能的外部缺陷。

5.2各活动部分工作时应平稳、灵活，无卡滞现象。

5.3各紧固件应紧固可靠，不应有松动现象。

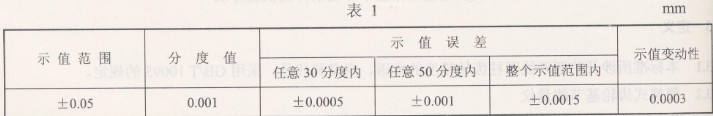

5.4指示表的分度值、示值误差、示值变动性应不大于表1的规定。

5.5测量面的表面粗糙度应按如下规定：
a)固定量爪测量面及定位量爪测量面的表面粗糙度Ra值为0.1um;
b)活动量爪测量面的表面粗糙度Ra值为0.2um。

5.6基节仪各测量面硬度应不低于713HV。

5.7测力为1.5～2.5N，测力变化应不大于0.5N。

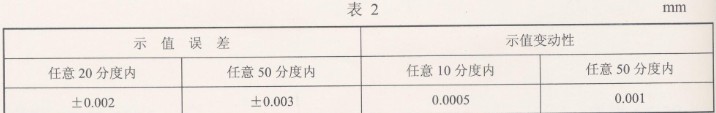

5.8基节仪的示值误差、示值变动性应不大于表2的规定。

5.9基节仪应附有调整用的工具和附件。
