JB/T 10019-1999 齿轮齿距测量仪

1范围
本标准规定了齿轮齿距测量仪的型式、基本参数、技术要求、标志与包装等。
本标准适用于可测齿轮模数范围为1～20mm、直径为630mm以下、以相对法测量的齿轮齿距测量仪。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4879-1985    防锈包装
GB/T 5048-1985    防潮包装
GB/T 6388-1986    运输包装收发货标志
GB/T 10095-1988  渐开线圆柱齿轮精度
JB/T 9329-1999    仪器仪表运输贮存基本环境条件及试验方法

3定义
本标准采用下列定义。

3.1本标准涉及的渐开线圆柱齿轮精度的术语、定义和代号，采用GB/T 10095的规定。

3.2齿轮齿距测量仪
根据相对测量法，采用相应的传感器测量相邻齿距偏差、齿距累积误差及齿圈跳动等的测量仪器。

4型式、基本参数

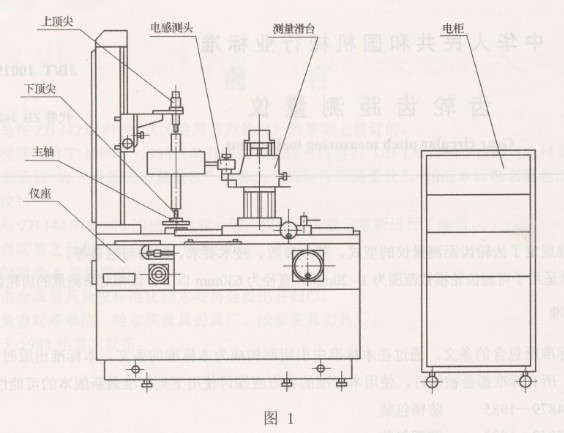

4.1齿轮齿距测量仪的型式及主要部件名称见图1（图示型式仅供参考）。

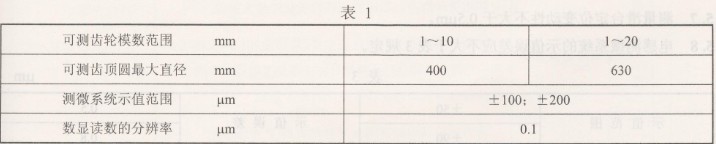

4.2基本参数见表1。

5技术要求
5.1仪器的工作面不应有碰伤、锈蚀，非工作面应有防护涂层或作其他防护处理。

5.2各紧固部分牢固可靠，各移动部分灵活平稳，不允许有卡滞现象。

5.3下顶尖斜向圆跳动公差为1.5 um。

5.4上顶尖径向圆跳动公差为1.5 um。

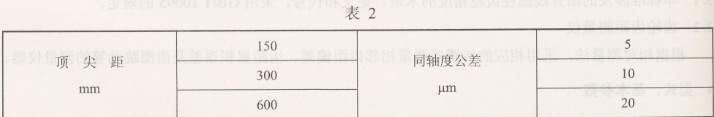

5.5顶尖连线与主轴回转轴线的同轴度，应符合表2的规定。

5.6测量滑台上下移动对顶尖连线的平行度，在250mm行程内公差为25um。

5.7测量滑台定位变动性不大于0.5 um。

5.8  电感测微系统的示值误差应不大于表3规定。

5.9多次测量示值的重复性应不大于0.2um。

5.10仪器测量齿距累积误差时的示值误差不大于3um。

5. 11仪器测量齿距累积误差时的示值变动性不大于2um。
