JB/T 10021-1999 齿轮螺旋线测量仪

1范围
本标准规定了齿轮螺旋线测量仪的型式、基本参数及其数值、技术要求、标志、包装、运输和储存等。

本标准适用于可测齿轮模数大于或等于0.5mm、最大顶圆直径600mm的齿轮螺旋线测量仪（以下简称测量仪）。
2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4879-1985    防锈包装
GB/T 5048-1985    防潮包装
GB/T 6388-1986    运输包装收发货标志
GB/T 10095-1988    渐开线圆柱齿轮精度
JB/T 9329-1999    仪器仪表运输贮存基本环境条件及试验方法

3定义
本标准采用下列定义。

3.1本标准涉及的渐开线圆柱齿轮精度的术语、定义和代号，采用GB/T 10095的规定。

3.2齿轮螺旋线测量仪
根据比较测量法，由机械机构带动相应的传感器相对被测齿轮移动，形成理论螺旋线，传感器沿此理论螺旋线测量取值。用于测量螺旋线波度误差的测量仪器。

4型式、基本参数及其数值

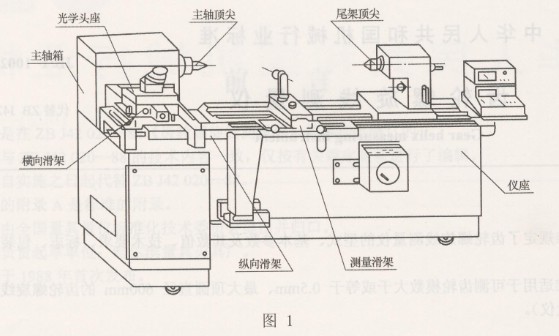

4.1测量仪的型式及主要部分的名称见图l（图示型式仅供参考）。

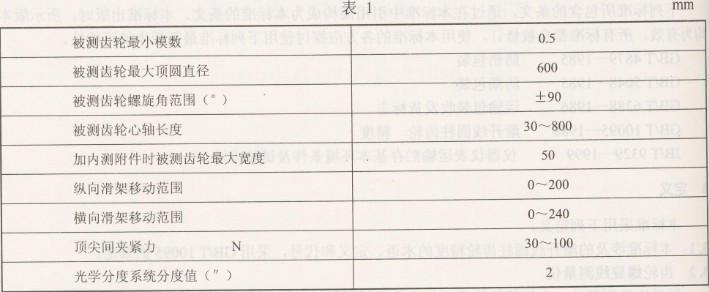

4.2测量仪的基本参数及其数值应符合表1的规定。

5技术要求
5.1测量仪工作表面不应有碰伤、锈蚀，非工作表面应有防护涂层、镀层或其他防护性处理。

5.2各紧固部分牢固可靠，各移动部分灵活平稳，不允许有卡滞和松动现象。

5.3主轴顶尖斜向圆跳动公差为1.2um。

5.4纵向滑架运动的直线度公差：
a)在垂直平面内为2.5”；
b)在水平平面内为3”。

5.5横向滑架运动的直线度公差：
a)在垂直平面内为3”；
b)在水平平面内为2.5”。

5.6主轴顶尖和尾座顶尖连线与纵向滑架运动方向的平行度公差（在任意lOOmm长度上）：
a)在垂直平面内为2.5um;

b)在水平平面内为3.5um。
