JB/T 10021-1999 齿轮螺旋线测量仪

5.7横向滑架运动对纵向滑架运动的垂直度公差在全行程范围内为4um。

5.8读数装置放大倍数的正确性不大于1.5”。

5.9读数装置的示值回零差不大于1”。

5.10光学分度系统的示值误差应不大于表2中规定。

5.  11光学分度系统零位的正确性不大于2um。

5.  12仪器的示值误差：
a)测量15°螺旋线样板不大于4um;
b)测量30°螺旋线样板不大于5um。

5.13仪器的示值变动性不大于1.5um。

6标志、包装、运输和贮存
6.1测量仪上应标志：

a)制造厂厂名或注册商标：
b)仪器名称和型号：
c)制造年月：
d)产品序号。

6.2仪器的运输、包装应符合GB/T 4879、GB/T 5048和GB/T 6388的要求。

6.3仪器应具有产品合格证和产品使用说明书。产品合格证上应标有本标准的标准号及产品序号。

6.4仪器在运输包装条件下应符合JB/T 9329的要求。

附录A
（标准的附录）

检验方法
A1检验条件

A1.l检验测量仪时，测试室应保持清洁，无尘、无振动，电源电压应符合测量仪器的要求。

A1.2测试室温度保证在20℃±2℃范围内，温度变化不大于1℃／h，测量仪的等温时间不少于24h，检验工具与测量仪放在一起，等温的时间不少于6h。

A2检验项目、检验方法和检验工具

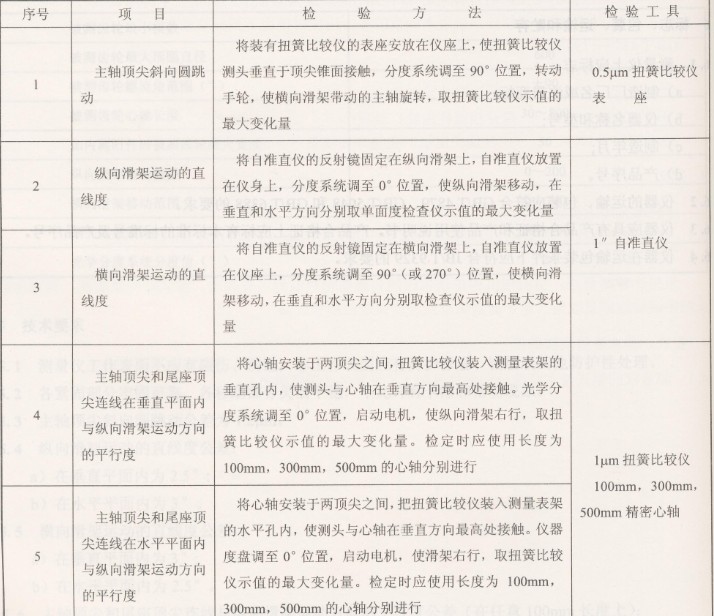

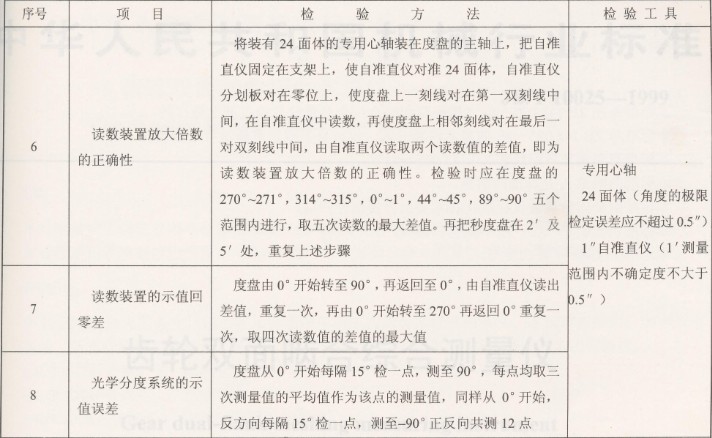

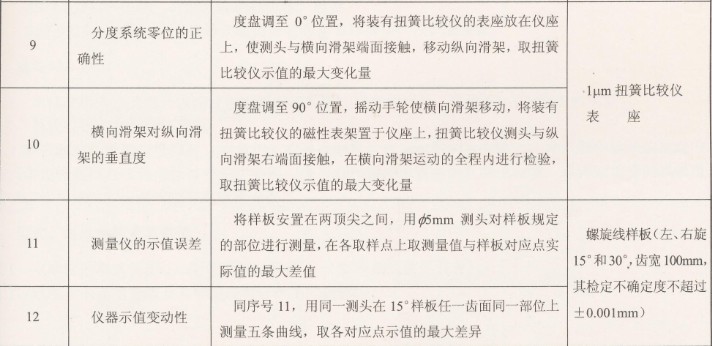

检验项目、检验方法和检验工具见表A1。
