JB/T 10025-1999 齿轮双面啮合综合测量仪

5技术要求
5.1双啮仪及其测量用附件的工作面不应有碰伤、锈蚀，非工作面应有防护涂层、镀层或其他防护性处理。

5.2各紧固部分牢固可靠，各移动部分灵活平稳，不允许有卡滞和松动现象。

5.3测量滑架与导轨的横向间隙应不大于5um。

5.4主滑架运动的直线度公差（全行程范围内）为10″。

5.5主滑架运动的扭摆（全行程范围内）不大于15″。

5.6主滑架心轴轴线和测量滑架心轴轴线，在纵横两个方向上的平行度公差（在50mm长度上）均为5um。

5.7立柱上下顶尖连线与测量滑架心轴轴线，在纵横两个方向上的平行度公差（在50mm长度上）均为5um。

5.8横架上下移动方向与测量滑架心轴轴线，在纵横两个方向上的平行度公差（在50mm长度上）均为5um。

5.9转动套径向圆跳动公差和端面圆跳动公差均为3um。

5.10横架心轴轴线与测量滑架转动套端面平行度公差（在50mm长度上）为5um。

5.  11横架上两顶尖连线对测量滑架转动套端面平行度公差（在50mm长度上）为10um。

5. 12横架主顶尖斜向圆跳动公差为5um。

5.  13双啮仪测量力应在20—22N范围内。

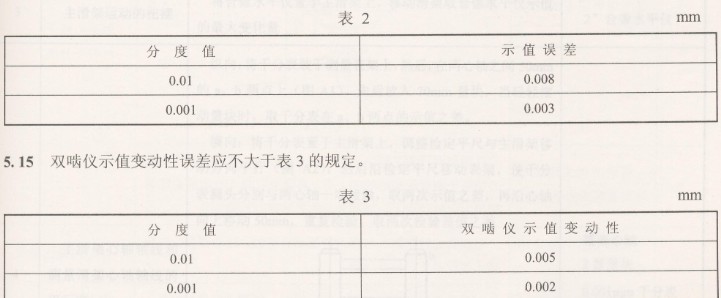

5.  14指示表的示值误差应不大于表2的规定。

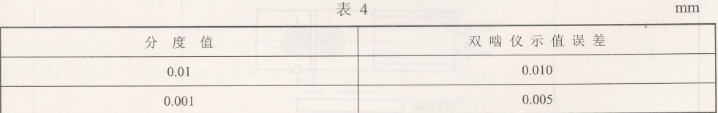

5. 16双啮仪示值误差应不大于表4的规定。

6标志、包装、运输和贮存

6.1双啮仪上应标志：
a)制造厂厂名或注册商标：
b)双啮仪名称和型号：
c)制造年月：
d)产品序号。

6.2  双啮仪的运输、包装应符合GB/T 4879、GB/T 5048和GB/T 6388的规定。

6.3双啮仪应具有产品合格证和产品使用说明书。产品合格证上应标有本标准的标准号及产品序号。

6.4双啮仪在运输包装条件下应符合JB/T 9329的要求。

附录A
（标准的附录）

检验方法

A1检验条件

A1.1在检验双啮仪时，仪器应放置在1级平板上，检定地点不应有影响检验工作的振动。

A1.2环境温度为20℃±5℃，检验工具、工件及仪器放在一起，等温的时间不少于4h。

A2检验项目、检验方法和检验工具

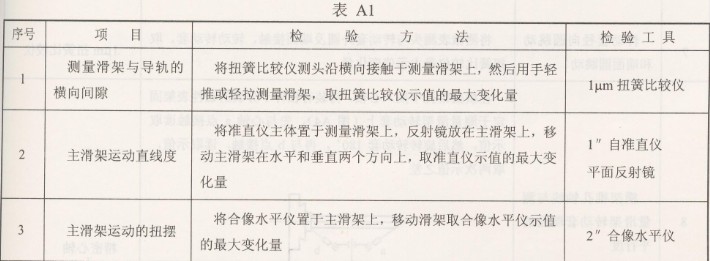

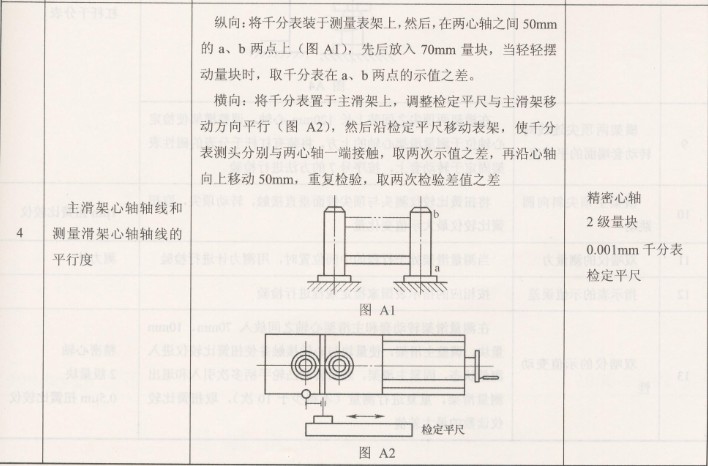

检验项目、检验方法和检验工具见表A1。
