JB/T 10031-1999 用螺纹密封的管螺纹量规

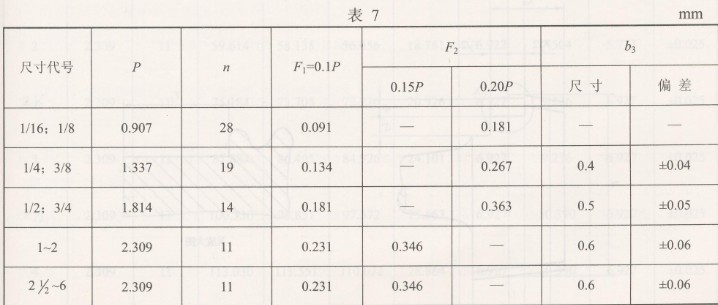

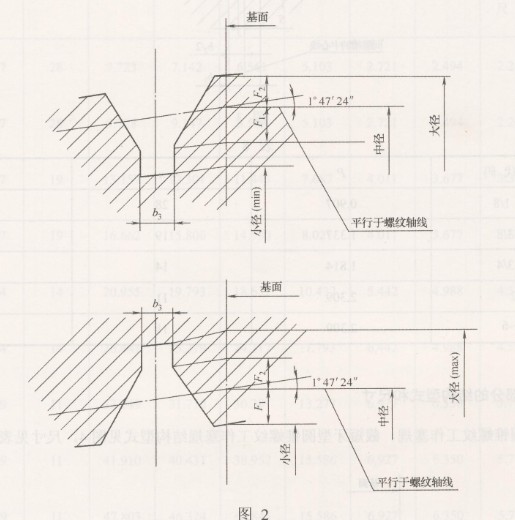

6.2截短的螺纹牙型见图2，其有关要素值见表7，本标准间隙槽和牙底的形状不作规定。

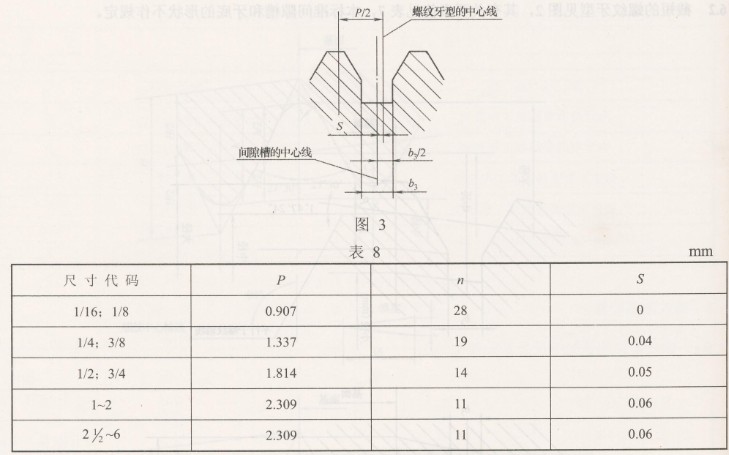

6.3间隙槽相对于螺纹牙型允许有一个偏移量S，见图3和表8。当实际偏移量S'小于允许的偏移量S时，则63的偏差可以增大，其增大值等于允许偏移量S与实际偏移量S'之差的两倍。

7量规工作部分的结构型式和尺寸

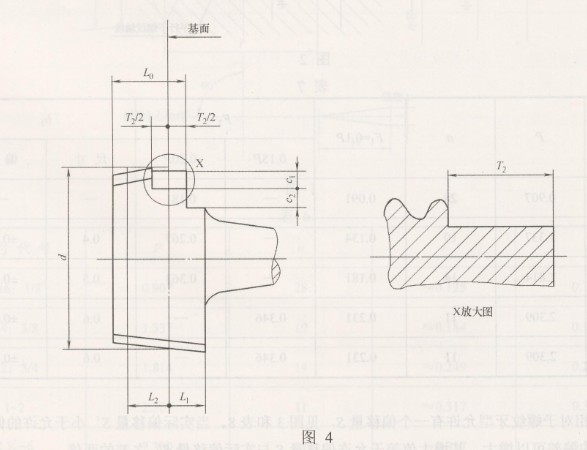

7.1  全牙型圆锥螺纹工作塞规、截短牙型圆锥螺纹工作塞规结构型式见图4，尺寸见表9。

7.2螺纹校对塞规结构型式见图5，尺寸见表9。
