JB/T 5213-2006 内、外圆磨加工主动测量仪技术条件

1  范围
本标准规定了内、外圆磨加工主动测量仪的术语和定义、型式、要求、试验方法、检验规则、标志和包装等。

本标准适用于电感式磨加工主动测量装置（以下简称“测量装置”）与指示控制仪（以下简称“控制仪”）组合而成的内、外圆磨加工主动测量仪（以下简称“测量仪”）。

注：其他测量仪也可参照使用。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 9969.1-1998工业产品使用说明书  总则
GB/T 14436 -1993  工业产品保证文件  总则
GB/T 17163 -1997几何量测量器具术语基本术语(neq BS 5233:  1986)
GB/T 17164 -1997几何量测量器具术语产品术语

3术语和定义
GB/T 17163和GB/T 17164中确立的以及下列术语和定义适用于本标准。
3.1

测量力  measuring force
在测量过程中，活动量端作用于工件表面上的正压力。

3.2
量端的收、张范围  jaw relaxation length
当测量装置的测爪收缩或张开时，在测量线方向上，每一个量端从电气零位开始至收缩或张开位置所移动的量。

3.3
前行程front distance of run
测量装置的活动量端从自由状态到电气零位所移动的量。

3.4
紧固变化量fix change in value
当测量装置的量端与被测工件（或校对规）相接触时，活动量端的紧固螺钉锁紧前后所对应测量仪的示值变化量。

3.5
信号变动性  varintion of singal
在测量条件不作任何改变的情况下，使每一个信号指示灯在同一触发点上多次触发，测量仪所对应示值的最大差值。

4要求
4.1  外观
测量仪各表面涂层与镀层应均匀、牢固，不应有剥落、锈蚀、碰伤等缺陷。各种标志、数字和刻线应正确、清晰。

4.2相互作用
测量仪各活动部分的移动和转动应平稳灵活，不应有卡滞、松动和急跳现象。

4.3测量力

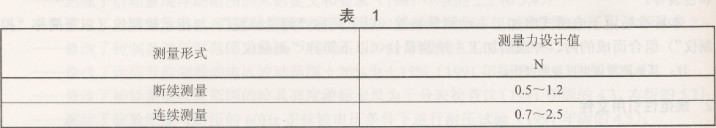

测量力的实际值应在设计值的±15%范围以内，设计值应在表1所规定的范围内选取。

4.4量端的收、张范围

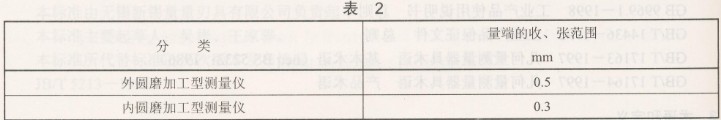

每个量端的收、张范围不应小于表2的规定。

4.5  紧固变化量
紧固变化量不应大于25um。

4.6绝缘与耐压
控制仪的绝缘电阻不应小于10MQ;交流电压为1000V时，耐压试验1min，控制仪不应有被击穿的现象出现。

4.7调零范围
控制仪的调零范围不应小于80um。

4.8信号变动性

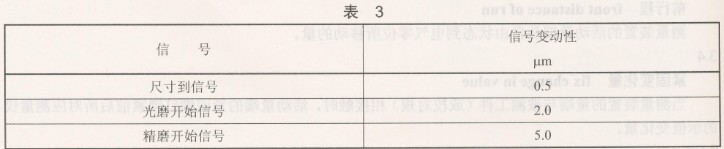

信号变动性不应大于表3的规定。

4.9示值变动性
示值变动性不应大于1.0um。

4.10示值最大允许误差
测量仪各量程上的示值最大允许误差不应大于该量程的2%。
