JB/T 10031-1999 用螺纹密封的管螺纹量规

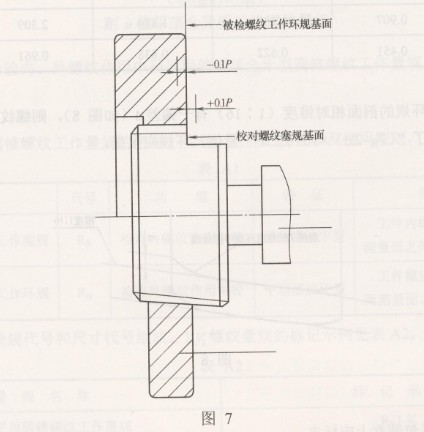

检测螺纹工作环规的作用中径时，将螺纹校对塞规用手与被检螺纹工作环规旋合，被检螺纹工作环规的基面与螺纹校对塞规基面的偏离不得超过0.1P，如图7。

10.1.3表面粗糙度采用标准粗糙度样块进行比较检测。

10.1.4硬度在量规端面上尽量靠近螺纹处，用威氏硬度计检测。

10.2仲裁
凡用符合本标准规定的任一螺纹校对塞规检验合格的环规，均应作为合格处理。

10.3螺纹量规的磨损检验
10.3.1  圆锥螺纹塞规的磨损检验

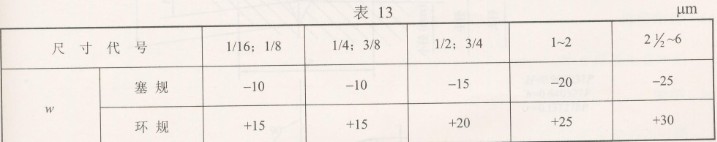

10.3.1.1圆锥螺纹工作塞规采用直接测量法检测，当其基本中径磨损超过表13规定的w值时，塞规应报废。

10.3.1.2  圆锥螺纹校对塞规采用直接测量法检测，其各部分尺寸应保持在规定的尺寸范围内。

10.3.2  圆锥螺纹工作环规的磨损检验

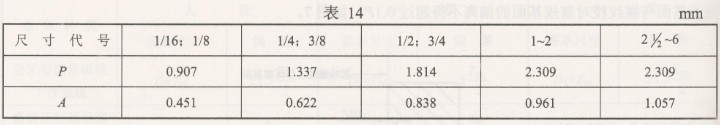

圆锥螺纹工作环规的磨损用螺纹校对塞规进行检测，所用校对塞规的基本直径应较螺纹环规的基本直径小一个TR值，如果螺纹校对塞规的基面进入被检环规基面，且两基面间的距离超过了表14中规定的“A”量值，则环规应报废。

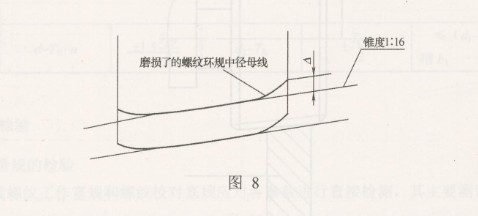

若被检螺纹工作环规的剖面相对锥度(1：16)有一偏差△（如图8），则螺纹校对塞规的基面进入环规基面的距离超过了“（TR-2A）x16+0.25P”量值，环规应报废。

11标志与包装

11.1  螺纹量规和产品包装盒上应标志：
a)制造厂厂名或注册商标；
b)螺纹量规代号和尺寸代号；
c)出厂年号（产品包装盒上可不标志）。

11.2螺纹量规在包装前应经防锈处理，并妥善包装，不得出现因包装不善在运输过程中损坏产品的现象。

11.3螺纹量规经过检定证明符合本标准规定的应附有产品合格证书。产品合格证上应有本标准的标准号、量规代号、尺寸代号和出厂年号。
