JB/T 5215-2007 触发式传感器

1  范围
本标准规定了触发式传感器的术语和定义、型式和参数、要求、试验方法、检验规则及包装等。

本标准适用于数控机床、坐标测量机等精密位移检测系统中采用电触点开关形式作定位、监控及检测，并以有线或无线（如感应、光学等）方式传输信号的触发式传感器（以下简称“触发传感器”）。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191  包装储运图示标志（GB/T 191-2000，eqv IS0 780:   1997）
GB 4208  外壳防护等级（IP代码）(GB 4208-1993，eqv IEC 60529:   1989)
GB/T 4879-1999  防锈包装
GB/T 5048-1999  防潮包装
GB/T 6388运输包装收发货标志
GB/T 6587.2-1986  电子测量仪器温度试验
GB/T 6587.3-1986  电子测量仪器湿度试验
GB/T 6587.8-1986  电子测量仪器  电源频率与电压试验
GB 9969.1  工业产品使用说明书  总则
GB/T 14436-1993  工业产品保证文件总则
GB/T 17163-1997几何量测量器具术语基本术语
GB/T 17164-1997几何量测量器具术语产品术语
GB/T 17626.2-1998  电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC 61000-4-2:1995)
GB/T 17626.3-1998  电磁兼容  试验和测量技术  射频电磁场辐射抗扰度试验(idt IEC61000-4-3: 1995)

3术语和定义
GB/T 17163和GB/T 17164中确立的以及下列术语和定义适用于本标准。

3.1
标准直测杆  standard stylus
用于标定触发传感器特性参数的直测杆。

3.2
最大允许超程量  maximum admitted overtravel
使用标准直测杆，测量头触端中心由自由静止状态，沿触测方向角位移或线位移的最大允许值。

3.3
耦合模块有效间距  effective range for coupled module
指无线传输方式触发传感器信号发送耦合模块同信号接收耦合模块两端面间能确保触测信号发送、接收的最大距离。

3.4
耦合模块对中偏移量  alignment deviation for coupled module
指感应传输式和光学传输式触发传感器的机上耦合模块同测量头耦合模块两端面间能确保触测信号发送、接收的偏移值。

3.5
预行程pre-travel
在触发传感器工作状态下，测量头触端中心由自由静止状态，沿触测方向偏移至发出触测信号时的距离。

3.6
预行程变动量  variation for pre-travel
指测量头触端在垂直于其轴线平面内的任意方向及沿测量头轴线方向触测时，其最大预行程与最小预行程的差值。

3.7
触测方向  trigger-measureing direction
垂直于测量头轴线的方向为X.y向，X.y向所在的平面为X-Y，平面，测量头轴线的方向为Z向。

4型式和参数
4.1  触发传感器按信号传输方式分为有线传输式、无线传输式（感应传输式、光学传输式等）几种型式；按精度分为精密级(M)和普通级(P)两个等级。

注：精密级(M) -般用于坐标测量机，而普通级(P)则用于数控机床。

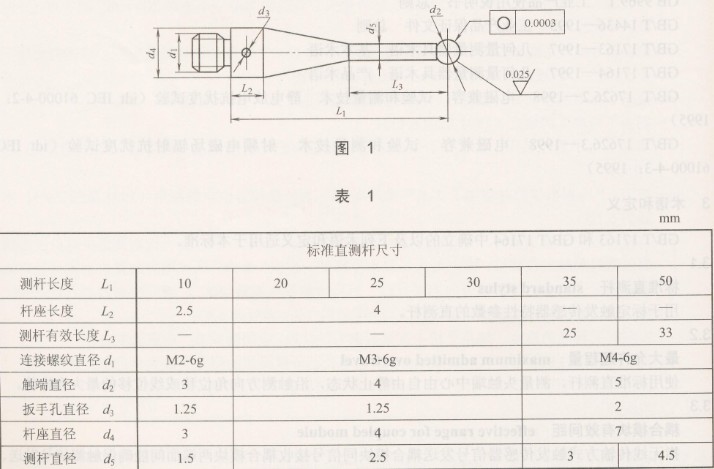

4.2标准直测杆的型式和尺寸见图1和表1。
