JB/T 5215-2007 触发式传感器

5要求
5.1工作环境
触发传感器的工作环境温度为(0~45)℃，相对湿度应不大于90%。

5.2外观及相互作用
5.2.1  触发传感器外表面不应有划痕、碰伤等缺陷；各种标志应准确、清晰。

5.2.2触发传感器各部件配套完整，紧固部分应牢固可靠，活动部分应灵活平稳，无卡滞和松动现象。

5.2.3  电器接插件应插取灵活，接触可靠。接通电源后用手触碰测杆时，控制器应立即有光、声信号指示。

5.3触测方向
标准直测杆在任意±X、±y向及+Z或±Z向均能实现触测。

5.4测力

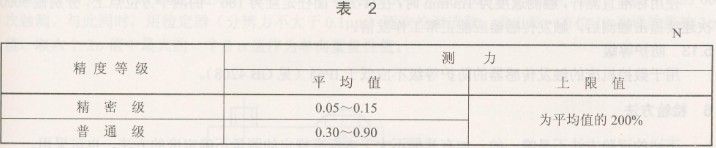

使用标准直测杆时，在X-Y平面标定测力应符合表2的规定。

5.5最大允许超程量

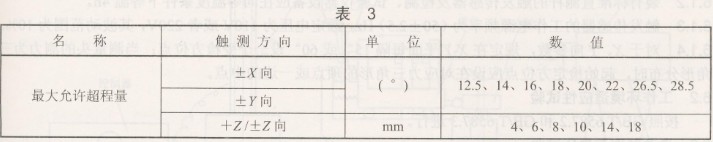

测量头最大允许超程量不应小于表3的规定。

5.6耦合模块有效间距及对中偏移量
5.6.1  感应传输式触发传感器耦合模块的有效间距应不小于Imni，其对中偏移量应不小于2mm。

5.6.2宽角度光耦合的光学传输式触发传感器光学耦合模块的有效间距应为10mm--4000mm。

5.6.3 360。光耦合的光学传输式触发传感器耦合模块的有效间距应为10mm～3000mm。

5.7预行程变动量

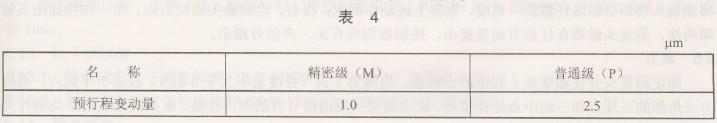

使用标准直测杆时，测量头预行程变动量不应大于表4的规定。

5.8单向重复性

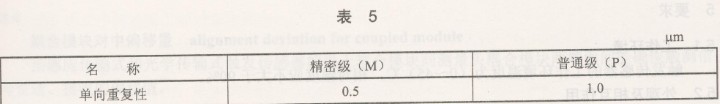

使用测杆长度为10mm（精密级）或50mm（普通级）的标准直测杆，触测速度为0.48m/min时，测量头单向重复性不应大于表5的规定。

5.9绝缘电阻
当电压为直流500V时，电源插座的一个接线端与控制器机壳之间的绝缘电阻应大于5MQ。

5,10耐压
当交流电压为正弦波1000V/50Hz时，耐压试验Imin，控制器不应有击穿现象。

5.11  抗干扰
触发传感器应具有一定的电磁兼容能力，受电磁干扰时应能正常工作发讯。

5.12撞击
使用标准直测杆，触测速度为Im/min时，在X-Y平面任定互为180。的两个方位点上，分别做5000次连续撞击触测后，触发传感器应能正常工作发信。

5.13防护等级
用于数控机床的触发传感器的防护等级不应低于IP65（见GB 4208）。

6检验方法
下述的试验方法不是唯一的，如有其他不大于本标准规定的测量不确定度的方法，也可采用。

6.1试验条件
6.1.1  环境温度为(20±3)℃，其变化应不大于0.5 0C/h。

6.1.2装有标准直测杆的触发传感器及检测、试验仪器设备应在同等温度条件下等温4h。

6.1.3触发传感器的工作电源频率为(50±2.5) Hz，额定电压为110V或者220V，其波动范围为10%。

6.1.4对于X.y向参数，规定在X-Y平面每隔15。或60。设一个受检方位点；当测量头的测力为三角形分布时，起始检定方位点应设在对应力三角形的顶点或一边的中点。

6.2工作环境适应性试验
按照GB/T 6587.2和GB/T 6587.3进行。

6.3  电源频率与电压试验
按照GB/T 6587.8进行。

6.4外观及相互作用
采用目试和手感检验。

6.5触测方向
将测量头沿铅垂方向固定在专用装置上（见图2），使触发传感器处于工作状态。移动滑台使其触点撞击测量头触端两次，绕铅垂轴线旋转测量头90°，又以滑台触点撞击测量头触端两次；然后，再将测量头绕铅垂轴线任意转一角度，重复上述动作两次：接着，沿测量头轴线方向，用一物件撞击其触端两次。测量头触端在任意方向受撞击，控制器均应有光、声信号指示。

6.6测力
固定测量头并使触端处于回位静止状态。用测力工具（分度值不大于0．OIN）在X-y平面内，对应力三角形的三顶点和三边中点处作检测，读出测量头发出信号时的测力读数，取六点读数的平均值作为该测量头的径向标定测力值。

此方法适用于大多数采用三点自准回位机构的测头。其余结构可参照执行。

6.7最大允许超程量
固定使用标准直测杆的测量头并使触端处于自由静止状态，驱动测杆自静态零位偏移，用角度量具
