JB/T 10034-1999 光栅角位移测量系统

抗干扰性试验II

D1  电源线低频重复干扰传导敏感度试验

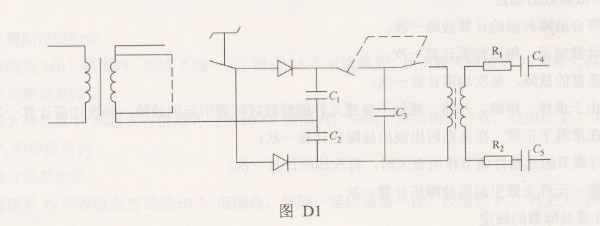

D1.1  低频重复干扰源原理图如图D1。

D1.2低频重复干扰波波形
a)低频重复干扰波以100个周波群／s的重复频率叠加在电源线交流电压的峰值上；
b)每一周波群由频率lOOkHz的衰减余弦振荡波组成，其包络达到1.5周波后，衰减到第一个半波峰值的一半；
c)低频重复干扰波按第一个半波峰值电压大小分为30级，每级表示100V电压；
d)低频重复干扰源的输出阻抗为150Ω;

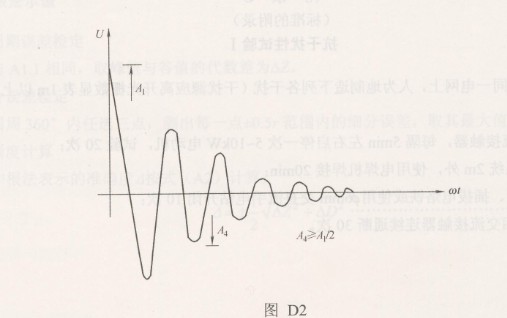

e)每个重复干扰波的电压波形如图D2。

D1.3试验接线图和试验步骤

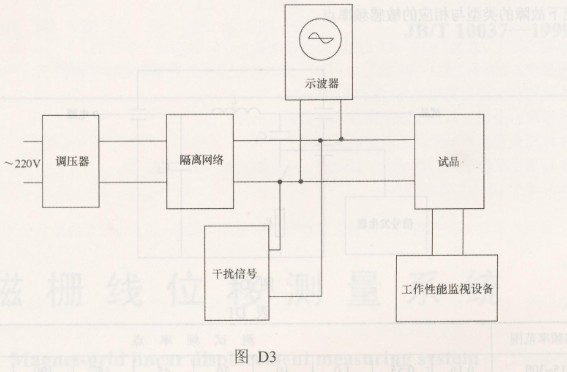

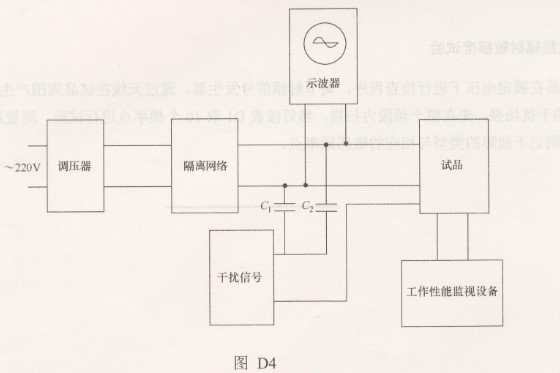

测量系统应在额定电源电压变化+10%、-15%条件下进行抗干扰性能试验，差模干扰与共模干扰接线图见图D3和图D4。

试验时，调节低频重复干扰源输出电压，逐渐提高差模、共模干扰级。当测量系统不能正常工作时，记下故障类型和相应的干扰级，差模干扰应不小于10级，共模干扰应不小于25级。

D2  电源线高频传导敏感度试验
D2.1  试验信号源
射频功率信号发生器或射频信号发生器与功率放大器的组合，其输出阻抗为50Ω。
