JB/T 10034-1999 光栅角位移测量系统

D2.2试验接线图和试验步骤

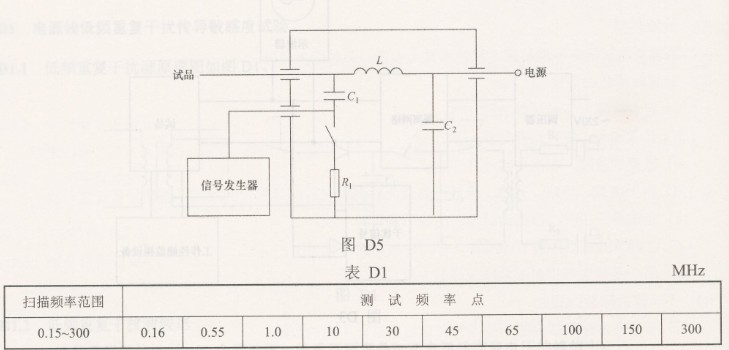

试验按图D5接线，信号源产生的高频干扰信号通过电源火线加到受试产品上，试品与电源线之间接入隔离网络，试验时应将隔离网络中的负载电阻Ri断开，使干扰信号加到试品上，信号源、电缆、同轴接线插头应同轴连接，其特性阻抗应一致。

试品在额定电压下运行检查程序。调节试验信号源，使其输出电平提高到1V，频率在0.15～300MHz范围变化，先在整个频段内进行扫描，然后按表Dl选取10个频率进行试验，测量系统应能正常工作，否则记下故障的类型与相应的敏感频率点。

D3  高频辐射敏感度试验
试品在额定电压下进行检查程序，调节射频信号发生器，通过天线在试品周围产生0.15～300MHz、1V/m的干扰场强，先在整个频段内扫描，然后按表Dl取10个频率点进行试验，测量系统应能正常工作，否则记下故障的类型与相应的敏感频率点。
