JB/T 10633-2006 专用检测设备评定方法指南

6.1.3.3表面质量的影响

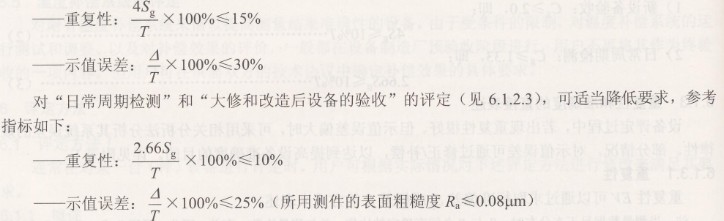

由于被测件表面质量的差异，将对被评定设备的重复性和示值误差产生一定的影响。因此，测试过程中所用测件的表面粗糙度Ra≤0.08um时，适用于上述要求（如：6.1.2.1中表述的样件、标准件）；当所用测件的表面粗糙度0.8um

注1：由于被测量的特性、公差、检测方式、表面质量等差异，均会对如何合理地确定评价指标产生很大影响。

注2：若所用测件的表面粗糙度Ra> 6.3um时，还可降低设备的重复性和示值误差的要求。

6.1.4说明
设备供需双方可根据具体情况，采用下述的判别标准。

1)采用测量能力指数评定设备的重复性和准确度时，当公差T≤10um，其判定标准均取为Cg≥1.33、Cgk≥1.33。

注：若测量条件较苛刻时（如：小孔、深孔、被测量为形位公差等），其判定标准可放宽到Cg≥l.0. Cgk≥l.0。

2)采用直接表述重复性和准确度时，重复性EV的极限指标为1um。

注：1um表明：在公差T≤10um时，对重复性指标所能提出的最高要求。

3)当公差T≤20um时，若示值误差△≤2um，评定设备的示值误差可认为“通过”。

6.2评定方法II
6.2.1  使用说明
评定方法II通常称为“R&R法”，它具有比较统一的测试程序和评定指标，在评定中是按手动型设备和自动型设备划分。“R&R法”中的评定指标“%R&R”是综合反映了设备的重复性和再现性，而再现性主要是针对手动型设备通过改变操作者来进行分析的。对于设备的校准样件表面质量与被测工件之
间存在较大差异或由同一机床加工的材料不同、尺寸却相同的工件等，“R&R法”对在线生产质量监控具有非常重要的作用。

注1：手动型设备中也包括需人工装卸工件的半自动型设备。

注2：重复性EV也被称为设备变差(Equipment Variation)，用符号￡表示；再现性AV也被称为评价人变差(Appraiser Variation)，用符号￡表示，“评价人”为直译，即观测者或操作者。

注3：实际生产线的测量过程中，影响测量结果的因素随时都可能会发生变化，而操作者是检测条件中影响测量结果的一个重要因素。

6.2.2手动型设备中的应用

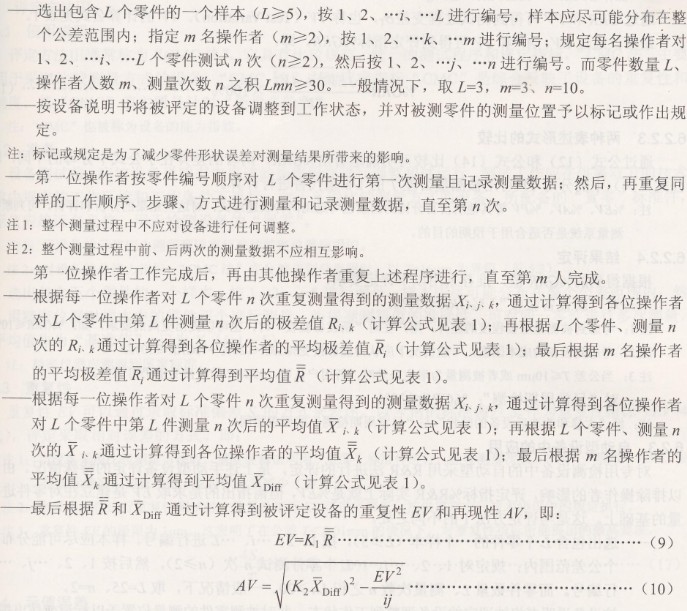

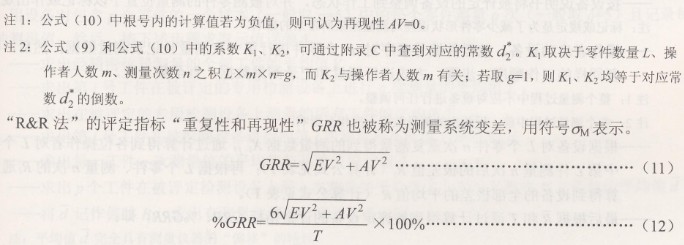

6.2.2.1  “R&R法”的基本表述形式

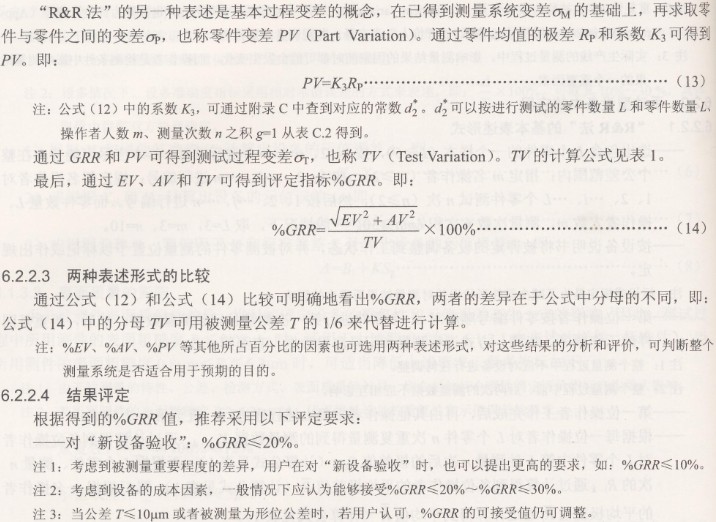

6.2.2.2基本“R&R法”的另一种表述形式
