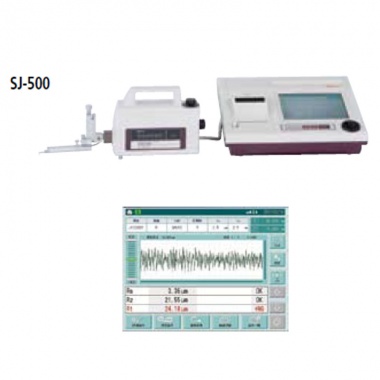

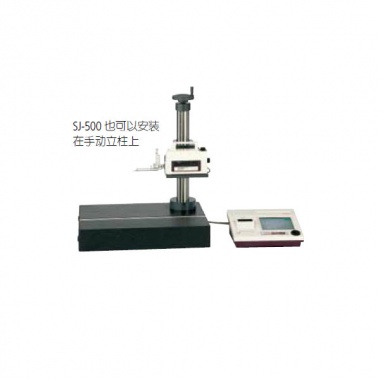

Surftest (表面粗糙度测量仪) SJ-500系列
品 牌：三丰/Mitutoyo
产品描述
带专用控制器的高精度，高性能，袖珍型表面粗糙度测量仪，操作简单，显示一目了然。
显示一目了然，操作简单。配备高可见度7.5 英寸TFT LCD 屏幕。彩色图标显示、触控式面板，显示更清晰，操作更简单。
轻松定位。使用专用控制器内置的操纵杆，轻松、快速地定位。小孔内侧的测量，需要对微小测头进行微调。利用手动手柄，实现轻松微调。
点击 订货号或厂家货号了解Surftest (表面粗糙度测量仪) SJ-500系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 检测器测力mN | 垂直移动 | 花岗岩基座尺寸（WxD） | 尺寸（主机、WxDxH） | 备注 | X轴测量范围mm | 重量kg | 市场价 | 促销价 | 购买 |
| 37927 | 12AAA876 | 耐用打印纸 (25m, 5 卷／套) | - | - | 询价 | |||||||
| 13039 | 178-532-01 | SJ-500 | 0.75 | 50 | 6.7 | - | - | 询价 | ||||
| 13040 | 178-532-02 | SJ-500 | 4 | 50 | 6.7 | - | - | 询价 | ||||
| 13041 | 178-636-01 | SV-2100M4 | 0.75 | 350mm电动立柱 | 600X450X863mm | 716X450X863mm | 100 | 144 | - | - | 询价 | |
| 13042 | 178-636-02 | SV-2100M4 | 4 | 350mm电动立柱 | 600X450X863mm | 716X450X863mm | 100 | 144 | - | - | 询价 |
货号后加上以下后缀(如：
178-532-01A): A 适于UL/CSA, D
适于CEE, E 适于BS, DC 适于中
国、K 适于EK， 无后缀适于
JIS/100V
技术参数: SJ-500
X 轴 (驱动部)
测量范围: 50mm
分辨率: 0.05μm
检测方法: 线性编码器
驱动速度: 0 - 20mm/s
测量速度: 0.02 - 5mm/s
移动方向: 向后
直线度: 0.2μm / 50mm
定位: ±1.5° (倾角、有DAT 功能)
30mm (向上／向下)
检测器
范围／分辨率: 800μm / 0.01μm, 80μm / 0.001μm,
8μm / 0.0001μm
检测方法: 无轨／有轨测量
测力: 4mN 或 0.75mN (低测力型)
测针针尖: 金刚石、90º / 5μmR
(60º / 2μmR: 低测力型)
导头曲率半径: 40mm
检测方法: 差动电感式
控制器
显示: 7.5" 带背光的TFT 彩显
打印机: 内置热敏打印机
放大倍率: 水平: X10 至 X500,000、自动
垂直: X0.5 至 X10,000、自动
驱动装置的控制: 通过操纵杆手动手柄的操作
评价能力
评价轮廓:
P (原始轮廓), R (表面粗糙度轮廓), WC, WCA, WE,WEA, 包络残余线, 粗糙度motif, 波形motif
评价参数:
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, mr(c),dc, mr, tp, Htp, Lo, Ir, Ppi, HSC, Da, Dq, Ku, Sk, Rpk, Rvk,Rk, Mr1, Mr2, A1, A2, Vo, la, lq
粗糙度motif 参数: R, AR, Rx
波形motif 参数: W, AW, Wx, Wte
分析图表:
ADC, BAC, 功率谱图
滤波类型 2CR-75%, PC-75%, 高斯滤波器, 鲁棒样条
截止波长:
ls: 0.25μm, 0.8μm, 2.5μm, 8μm, 25μm, 80μm, 250μm,无滤波器
lc*: 0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm,8mm, 25mm, 80mm(SV-2100)
lf: 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm,80mm (SV-2100), 无滤波器
取样长度*:
0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm,25mm, 80mm (仅适于SV-2100)
数据补偿功能;
抛物线补偿、双曲线补偿、椭圆补偿、R 平面 (曲面)补偿、锥面补偿、倾斜补偿
* 在 0.02mm -50mm 的范围内可指定任意长度
