Surftest (表面粗糙度测量仪) SV-3100系列

品 牌:三丰/Mitutoyo

产品描述

表面粗糙度测量仪 SV-3100 系列产品可进行高精度、高水平分析和多功能粗糙度测量。

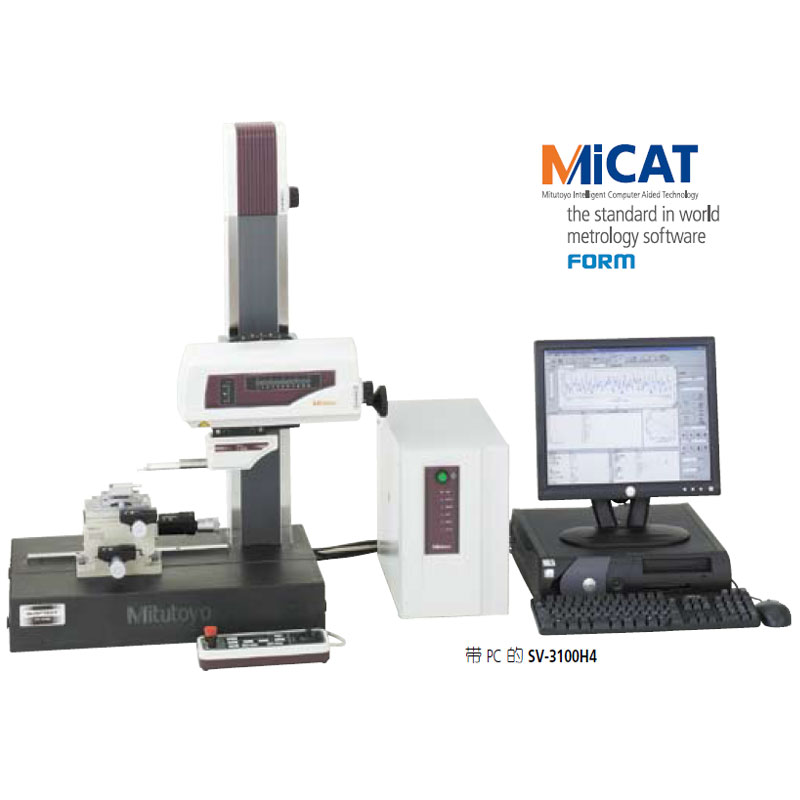

三丰表面粗糙度测量仪SV-3100 系列产品可进行高精度、高水平分析,多功能3D表面粗糙度分析,微细轮廓测量,以及原有的表面粗糙度测量。
自动调水平工作台、3 轴调整台等外部设备的应用,有效增强了该产品的操作性能,同时也真正实现了自动测量。

安装了专业资料分析软件SURFPAK-SV 使用这一软件,可对从车间和实验室中得到的资料进行统一格式的管理。
采用陶瓷制作的 X 轴驱动部导轨,因为陶瓷具有极好的防磨损性能。无需润滑油也能正常工作。

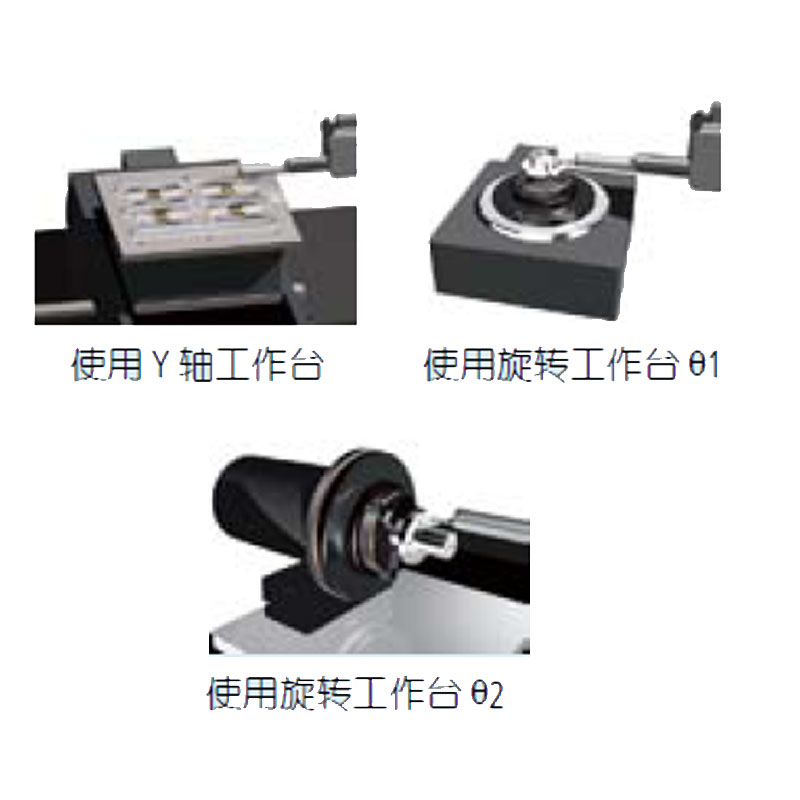

为了保证高精度测量,在 X 轴 和Y 轴(选件)上都内置了高清晰度的玻璃尺(X 轴分辨率:0.05μm, Y 轴分辨率:1μm) 因为要保证SV-3100 系列产品具有高度的可靠性,特别是对于水平粗糙度参数(S, Sm), X 轴的分辨率就必须达到相当的水平。

配有高精度测针.

配有多种功能,如“直线度补偿功能” ,可确保X 轴的线性精度;“圆度补偿功能”,可保证测针的垂直移动;以及“针尖半径补偿功能”等。
测针和测针导头都可轻松替换。可选测针和滑轨可适应各种粗糙度测量的需要,如小孔测量、深孔测量等。
在各种型号中,还提供了易于操作的控制箱.

控制箱与主机分离,可遥控执行定位、开始/停止测量、返回以及远程进行其他操作。驱动部的上/下位置和X 轴的移动都可手动进行微调。

点击 订货号厂家货号了解Surftest (表面粗糙度测量仪) SV-3100系列下各规格产品更多参数

订货号 厂家货号 型号 检测器测力mN 垂直移动 花岗岩基座尺寸(WxD) 尺寸(主机、WxDxH) 备注 X轴测量范围mm 重量kg 市场价 促销价 购买
37945 166-215 仪器放置台 (带有抽屉) - - 询价
37936 178-016 调水平工作台 - - 询价
37939 178-019 精密卡钳,用于 XY 调水平工作台 - - 询价
37942 178-023 防震台 - - 询价
37943 178-024 防震台架 - - 询价
37937 178-042-1 数显 XY 调水平工作台 (25 x 25mm) - - 询价
37938 178-043-1 XY 调水平工作台 (25 x 25mm) - - 询价
37935 178-047 三轴调整台 (包含998291) - - 询价

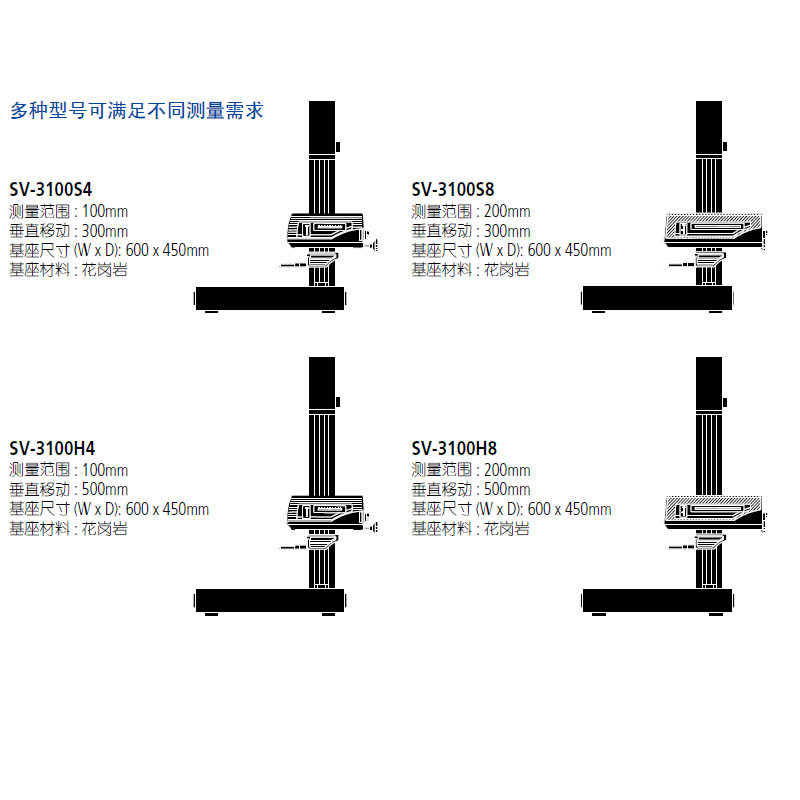

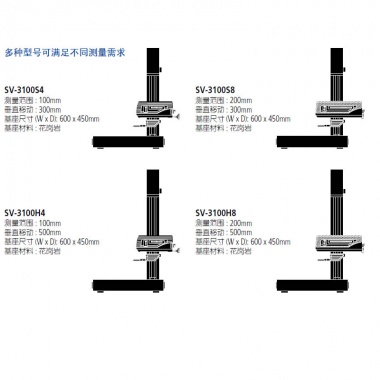

13103 178-451-1* SV-3100S40.75300mm电动立柱600X450mm756X782X966mm无X轴倾斜功能100140 - - 询价
13105 178-451-2* SV-3100S44300mm电动立柱600X450mm756X782X966mm无X轴倾斜功能100140 - - 询价
13108 178-452-1* SV-3100H40.75500mm电动立柱600X450mm756X482X1166mm无X轴倾斜功能100150 - - 询价
13109 178-452-2* SV-3100H44500mm电动立柱600X450mm756X482X1166mm无X轴倾斜功能100150 - - 询价

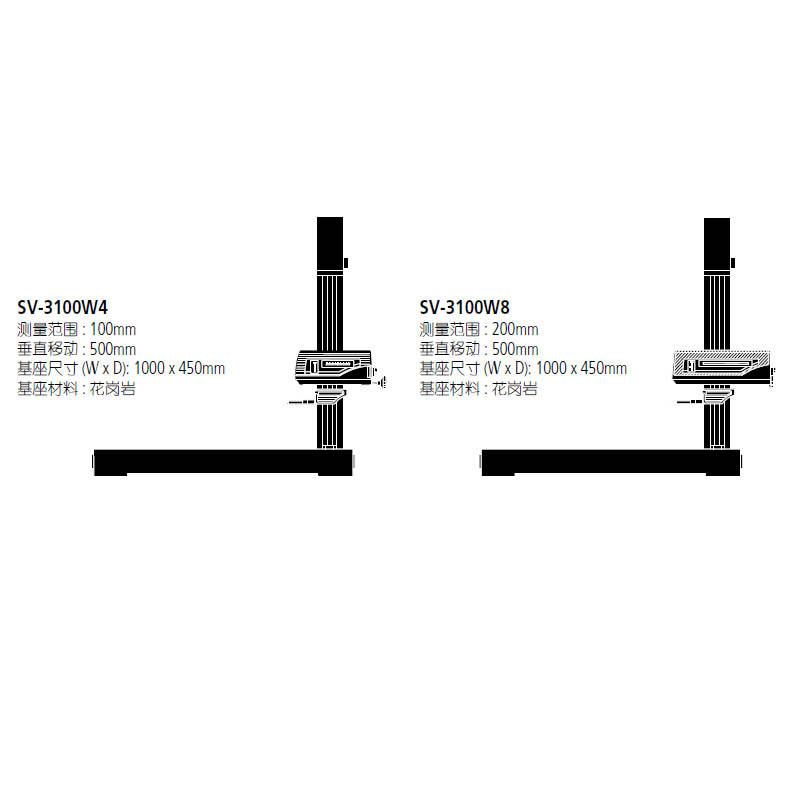

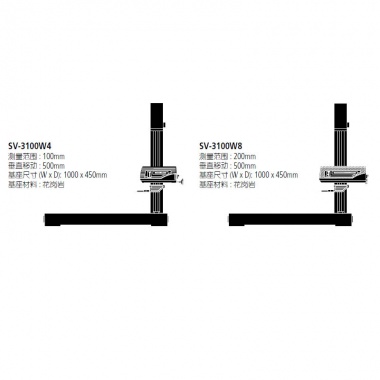

13112 178-453-1* SV-3100W40.75500mm manual立柱1000X450mm1156X482X1176mm无X轴倾斜功能100220 - - 询价
13113 178-453-2* SV-3100W44500mm manual立柱1000X450mm1156X482X1176mm无X轴倾斜功能100220 - - 询价
13116 178-456-1* SV-3100S80.75300mm电动立柱600X450mm766X482X966mm无X轴倾斜功能200140 - - 询价
13117 178-456-2* SV-3100S84300mm电动立柱600X450mm766X482X966mm无X轴倾斜功能200140 - - 询价
13120 178-457-1* SV-3100H80.75500mm电动立柱600X450mm766X482X1166mm无X轴倾斜功能200150 - - 询价
13121 178-457-2* SV-3100H84500mm电动立柱600X450mm766X482X1166mm无X轴倾斜功能200150 - - 询价
13124 178-458-1* SV-3100W80.75500mm manual立柱1000X450mm1166X482X1176mm无X轴倾斜功能200220 - - 询价
13125 178-458-2* SV-3100W84500mm manual立柱1000X450mm1166X482X1176mm无X轴倾斜功能200220 - - 询价
13102 178-471-1* SV-3100S40.75300mm电动立柱600X450mm766X482X966mm100140 - - 询价
13104 178-471-2* SV-3100S44300mm电动立柱600X450mm756X782X966mm100140 - - 询价
13106 178-472-1* SV-3100H40.75500mm电动立柱600X450mm756X482X1166mm100150 - - 询价
13107 178-472-2* SV-3100H44500mm电动立柱600X450mm756X482X1166mm100150 - - 询价
13110 178-473-1* SV-3100W40.75500mm manual立柱1000X450mm1156X482X1176mm100220 - - 询价
13111 178-473-2* SV-3100W44500mm manual立柱1000X450mm1156X482X1176mm100220 - - 询价
13114 178-476-1* SV-3100S80.75300mm电动立柱600X450mm766X482X966mm200140 - - 询价
13115 178-476-2* SV-3100S84300mm电动立柱600X450mm766X482X966mm200140 - - 询价
13118 178-477-1* SV-3100H80.75500mm电动立柱600X450mm766X482X1166mm200150 - - 询价
13119 178-477-2* SV-3100H84500mm电动立柱600X450mm756X482X1166mm200150 - - 询价
13122 178-478-1* SV-3100W80.75500mm manual立柱1000X450mm1166X482X1176mm200220 - - 询价
13123 178-478-2* SV-3100W84500mm manual立柱1000X450mm1166X482X1176mm200220 - - 询价
37934 178-610 公制型4 段阶差规(1μm, 2μm, 5μm, 10μm) - - 询价
37933 178-611 阶差规 (2μm, 10μm) - - 询价
37941 181-902-10 带夹钳的V 型块(最大工件直径: 25mm) - - 询价
37944 218-007 仪器放置台 - - 询价
37947 218-008 辅助台 - - 询价
37946 218-010 辅助台 - - 询价
37940 998291 精密V 型块,用于 XY 调水平工作台 - - 询价

* 为区分交流电源电压,在货号后加上以下后缀(如:178-663A):
A 适于UL/CSA, D 适于CEE, E 适于BS, DC 适于中国、K 适于EK,无后缀适于JIS/100V

技术参数
X 轴
 测量范围: 100mm 或 200mm
 分辨率: 0.05μm
 检测方法: 线性编码器
 驱动速度: 0 - 80mm/s
 测量速度: 0.02 - 5mm/s
  移动方向: 向后
 直线度: (0.05+1L/1000)μm*
(0.5μm/200mm: 测量范围为200mm的型号)
 倾角范围: ±45º
Z2 轴 (立柱)
 垂直移动: 300mm 或 500mm、动力驱动
 分辨率: 1μm
 检测方法: ABSOLUTE 线性编码器
 驱动速度: 0 - 20mm/s
检检测器
 范围/分辨率: 800μm / 0.01μm, 80μm / 0.001μm,
8μm / 0.0001μm (使用测头选件
时,最大可达2400μm)
 检测方法: 无轨/有轨测量
 测力: 4mN 或 0.75mN (低测力型)
 测针针尖: 金刚石、90º / 5μmR
(60º / 2μmR: 低测力型)
 导头曲率半径: 40mm
 检测方法: 差动电感式
基座尺寸 (W x H): 600 x 450mm 或 1000 x 450mm
基座材料: 花岗岩
尺寸 (W x D x H): 756 x 482 x 966mm (S4 型)
756 x 482 x 1166mm (H4 型)
1156 x 482 x 1176mm (W4 型)
766 x 482 x 966mm (S8 型)
766 x 482 x 1166mm (H8 型)
1166 x 482 x 1176mm (W8 型)
重量 140kg (S4, S8 型)
150kg (H4, H8 型)
220kg (W4, W8 型)
*L 为驱动长度 (mm)
评估能力: SURFPAK-SV
评估轮廓
 P (主轮廓), R (表面粗糙度轮廓), WC, WCA, WE, WEA,
 DIN4776 轮廓、包络残余线、粗糙度 motif、波形 motif
评估参数
 Ra, Rq, Rz, Ry, Rz(JIS), Ry(DIN), Rc, Rp, Rpmax, Rpi, Rv, Rvmax, Rvi,
 Rt, Rti, R3z, R3zi, R3y, S, Pc (Ppi), Sm, HSC, mr, dc, plateau ratio,
 mrd, Rk, Rpk, Rvk, Mr1, Mr2, Da, Dq, la, lq, Sk, Ku, Lo, Lr, A1,
 A2
 粗糙度 motif 参数: Rx, R, AR, SR, SAR, NR, NCRX, CPM
 波形 motif 参数: Wte, Wx, W, AW SW, SAW, NW
分析图表
 ADC, BAC1, BAC2、功率谱图、自相关图、Walsh 功率
谱图、Walsh 自相关图、 倾斜分布图、局部峰值分布图、
参数分布图
滤波类型 2CR-75%, 2CR-50%, 2CR-75% (相位校正),
 2CR-50% (相位校正), 高斯-50%
截止波长*
 lc: 0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm
 fl: 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm
 fh: 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm
取样长度 (L)*
 0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm
取样长度
 倾斜补偿、R 平面 (曲面) 补偿、椭圆补偿、抛物线补偿、
 双曲线补偿、二次曲线自动补偿、 多项式补偿、
 多项式自动补偿
* 可在0.025mm 至最大移动长度间指定任意长度。选件
178-611: 阶差样板 (2μm, 10μm)
178-612: 阶差样板
(2μm, 10μm, 79μinch, 394μinch)
178-610: 公制型4 段阶差样板
(1μm, 2μm, 5μm, 10μm)
178-047: 三轴调整台 (包括998291)
178-016: 调水平工作台
178-042-1: Digimatic XY 调水平工作台 (25 x 25mm)
178-052-1: Digimatic XY 调水平工作台 (1" x 1")
178-043-1: XY 调水平工作台 (25 x 25mm)
178-053-1: XY 调水平工作台 (1" x 1")
178-019: 精密卡钳*
998291: 精密V 型块*
181-902: 带夹钳的V 型块
(最大工件直径: 25mm)
181-901: 带夹钳的V 型块
(最大工件直径: 1")
178-023: 防震台
178-024: 防震台架
218-007: 仪器放置台
166-215: 仪器放置台 (带有抽屉)
218-010: 辅助台
218-008: 辅助台
