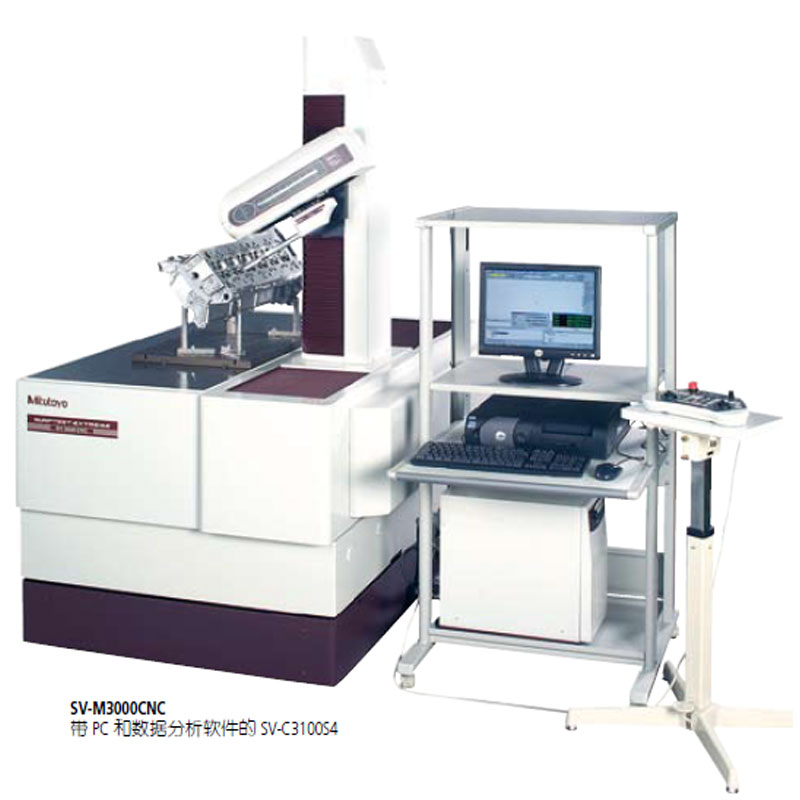

Surftest Extreme (超级表面粗糙度测量仪)SV-M3000CNC系列
品 牌：三丰/Mitutoyo
产品描述
如与表面粗糙度测量仪的旋转装置S-3000AR (选件) 联用，则可连续测量工件的底面、顶面和侧面。
兼容大型工作台(负载100kg) 选件或大θ2工作台，因此，可连续、自动测量大尺寸工件。
适用于自动测量较大、较重工件的表面粗糙度。
采用可移动立柱结构，不受工件尺寸限制，有利于测量气缸体、曲轴等较重工件。
Y 轴移动范围达到800 mm，因此，可测量大工件的多重轮廓。
负载台有一个自动化的机构，可方便地对各种尺寸的工件、夹具、自动进给装置等进行调配到位、标定、排序(如有要求)。
点击 订货号或厂家货号了解Surftest Extreme (超级表面粗糙度测量仪)SV-M3000CNC系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | X1轴测量范围mm | 备注 | Z2轴立柱移动范围mm | Y轴移动范围 | α轴倾角 | 市场价 | 促销价 | 购买 |
| 37948 | 178-071 | 标准型S-3000 | 检出器驱动部(必选) | - | - | 询价 | ||||
| 37949 | 178-072 | 长型S-3000L | 检出器驱动部(必选) | - | - | 询价 | ||||
| 37950 | 178-073 | 旋转型S-3000RA | 检出器驱动部(必选) | - | - | 询价 | ||||
| 13139 | 178-549-1 | SV-M3000CNC | 200 | 500mm | 800mm | -45º（CCW）,±10º（CW） | - | - | 询价 | |
| 13140 | 178-549-2 | SV-M3000CNC | 200 | 500mm | 800mm | -45º（CCW）,±10º（CW） | - | - | 询价 |
本机内置Startup 系统 (重新定位检测系统)：意外震动发生或机器被重新定位时，将停机。
初始安装本机、重新定位本机前，务必就近咨询三丰公司。

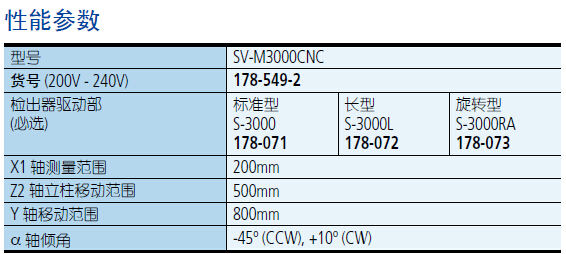

技术参数: SV-MC3000CNC
X1 轴
测量范围: 200mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC)
0 - 50mm/s (操纵杆)
测量速度: 0.02 - 2mm/s
直线度: 0.5μm / 200mm
0.7μm / 200mm (长型检测器)
0.5μm / 200mm
(旋转型检测器、 上／下方向)
0.7μm / 200mm
(长型检测器、前／后方向)
a 轴
倾角: -45°至 +10°
分辨率: 0.000225°
旋转速度: 1rpm
Z2 轴 (立柱)
垂直移动: 500mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC)
0 - 50mm/s (操纵杆)
Y 轴
测量范围: 810mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 200mm/s (最大CNC)
0 - 50mm/s (操纵杆)
测量速度: 0.02 - 2mm/s
直线度: 0.5μm / 50mm, 2μm / 800mm
0.7μm / 50mm, 3μm / 800mm
(长型检测器)
0.7μm / 50mm, 3μm / 800mm
(旋转型检测器、上／下方向)
基座
尺寸 (W x H): 600 x 1500mm
材质 : 钢
负载量: 300kg
检测器
范围／分辨率: 800μm / 0.01μm, 80μm / 0.001μm,
8μm / 0.0001μm (使用测头选件
时，最大可达2400μm)
检测方法: 无轨／有轨测量
测力: 4mN 或 0.75mN (低测力型)
测针针尖: 金刚石、90º / 5μmR
(60º / 2μmR: 低测力型)
导头曲率半径: 40mm
检测方法: 差动电感式
尺寸 (W x D x H): 1085 x 1695 x 1922mm
重量 1600Kg (包括防振装置)
软件选件
FORMTRACEPAK
使用该软件可以控制马达驱动的Y 轴工作台和旋转台
选件，从而实现自动测量。使用该软件还可以进行轮
廓评估，这项评估包括对级差，角度，深度，面积和
其他基于表面粗糙度数据的特性进行分析。另外，还
可以通过设置打印格式建立原始检测证书，以适应不
同的需求。
