超级表面粗糙度/ 轮廓测量装置CS-5000CNC / CS-H5000CNC系列
品 牌：三丰/Mitutoyo
产品描述
X1 轴和Z2 轴的最大驱动速度分别为40mm/s 和200mm/s，可以高速定位，从而提高了多重轮廓／多工件测量的效率。
X1 轴和Z1 轴上装有三丰激光全息光栅尺，从而可以实现高分辨率(X1 轴分辨率：6.25nm,Z1 轴分辨率：4nm/8nm) 的轮廓／形状测量、表面粗糙度的测量和批次测量。
Z1 轴检测器采用主动控制方式，减少Z1轴动态测力变化的同时扩展了测量范围。
Z1 轴检测器集成了防碰撞安全装置，当仪器主体与工件或夹具发生碰撞时，检测装置可以自动停止工作。
带有a 轴的型号，可以通过电动旋转X1轴连续测量水平面和倾斜面。
带有Y 轴工作台的型号，可沿Y 轴进行多工件定位，从而增加了多工件测量范围。

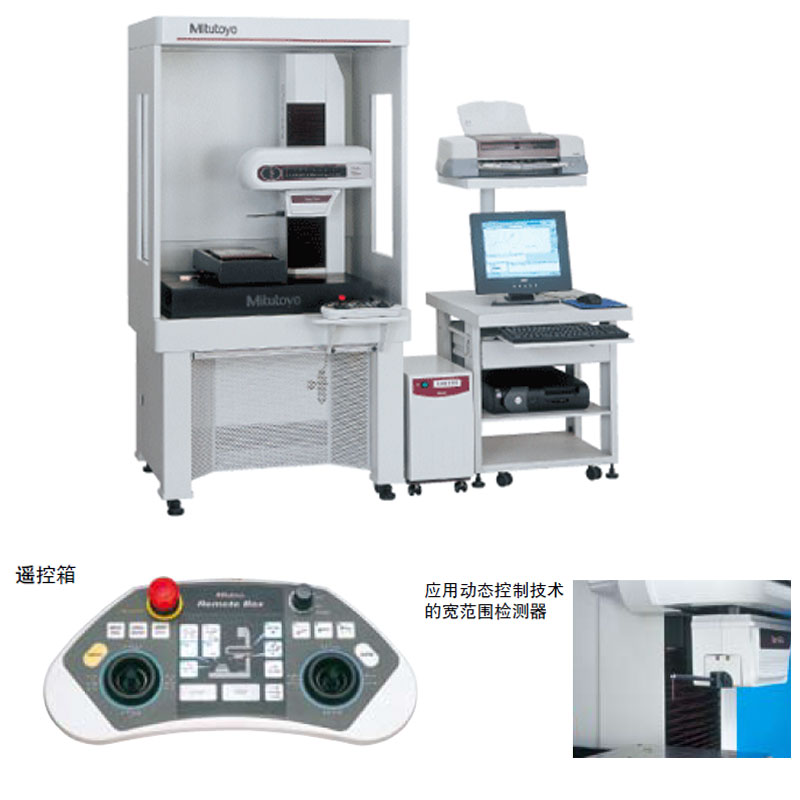

提供易于操作的遥控箱，用户可以通过这两个操纵杆选择合适的轴进行移动。在按键上标有易于理解的图形显示轴的选择状态。
通过USB 端口与数据处理／分析装置(选件) 进行信息交换。
点击 订货号或厂家货号了解超级表面粗糙度/ 轮廓测量装置CS-5000CNC / CS-H5000CNC系列下各规格产品更多参数

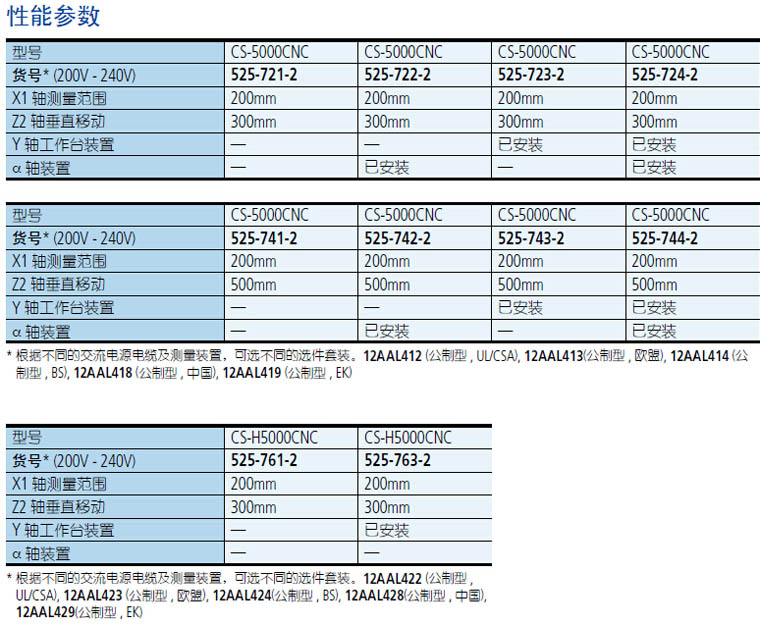

| 订货号 | 厂家货号 | 型号 | X1轴测量范围mm | 备注 | Z2轴垂直行程mm | Y轴工作台装置 | α轴装置 | 市场价 | 促销价 | 购买 |

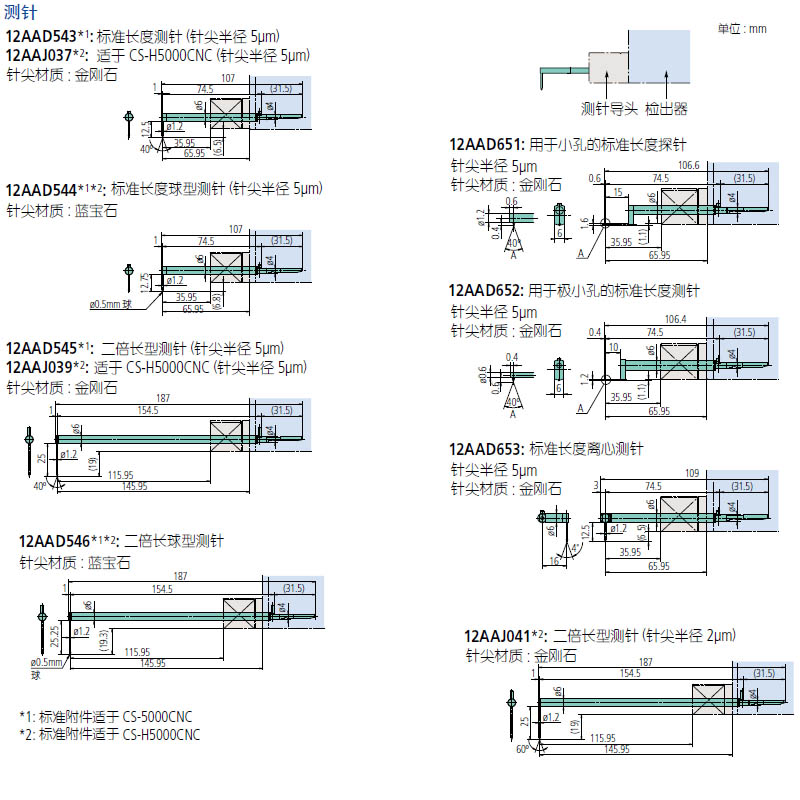

| 37986 | 12AAD543 | 标准长度测针(针尖半径5μm) | - | - | 询价 | |||||
| 37988 | 12AAD544 | 标准长度球型测针(针尖半径5μm) | - | - | 询价 | |||||
| 37991 | 12AAD545 | 二倍长型测针(针尖半径5μm) | - | - | 询价 | |||||
| 37994 | 12AAD546 | 二倍长球型测针 | - | - | 询价 | |||||
| 37989 | 12AAD651 | 用于小孔的标准长度探针 | - | - | 询价 | |||||
| 37990 | 12AAD652 | 用于极小孔的标准长度测针 | - | - | 询价 | |||||
| 37993 | 12AAD653 | 标准长度离心测针 | - | - | 询价 | |||||
| 37987 | 12AAJ037 | 适于CS-H5000CNC (针尖半径5μm) | - | - | 询价 | |||||
| 37992 | 12AAJ039 | 适于CS-H5000CNC (针尖半径5μm) | - | - | 询价 | |||||
| 37995 | 12AAJ041 | 二倍长型测针(针尖半径2μm) | - | - | 询价 | |||||
| 13178 | 525-721-1 | CS-5000CNC | 200 | 100V-120V | 300 | - | - | 询价 | ||
| 13179 | 525-721-2 | CS-5000CNC | 200 | 200V-240V | 300 | - | - | 询价 | ||
| 13180 | 525-722-1 | CS-5000CNC | 200 | 100V-120V | 300 | 已安装 | - | - | 询价 | |
| 13181 | 525-722-2 | CS-5000CNC | 200 | 200V-240V | 300 | 已安装 | - | - | 询价 | |
| 13182 | 525-723-1 | CS-5000CNC | 200 | 100V-120V | 300 | 已安装 | - | - | 询价 | |
| 13183 | 525-723-2 | CS-5000CNC | 200 | 200V-240V | 300 | 已安装 | - | - | 询价 | |
| 13184 | 525-724-1 | CS-5000CNC | 200 | 100V-120V | 300 | 已安装 | 已安装 | - | - | 询价 |
| 13185 | 525-724-2 | CS-5000CNC | 200 | 200V-240V | 300 | 已安装 | 已安装 | - | - | 询价 |
| 13186 | 525-741-1 | CS-5000CNC | 200 | 100V-120V | 500 | - | - | 询价 | ||
| 13187 | 525-741-2 | CS-5000CNC | 200 | 100V-120V | 500 | - | - | 询价 | ||
| 13188 | 525-742-1 | CS-5000CNC | 200 | 100V-120V | 300 | 已安装 | - | - | 询价 | |
| 13189 | 525-742-2 | CS-5000CNC | 200 | 200V-240V | 500 | 已安装 | - | - | 询价 | |
| 13190 | 525-743-1 | CS-5000CNC | 200 | 100V-120V | 500 | 已安装 | - | - | 询价 | |
| 13191 | 525-743-2 | CS-5000CNC | 200 | 200V-240V | 500 | 已安装 | - | - | 询价 | |
| 13192 | 525-744-1 | CS-5000CNC | 200 | 100V-120V | 500 | 已安装 | 已安装 | - | - | 询价 |
| 13193 | 525-744-2 | CS-5000CNC | 200 | 200V-240V | 500 | 已安装 | 已安装 | - | - | 询价 |
| 13194 | 525-761-1 | CS-H5000CNC | 200 | 100V-120V | 300 | - | - | 询价 | ||
| 13195 | 525-761-2 | CS-H5000CNC | 200 | 200V-240V | 300 | - | - | 询价 | ||
| 13196 | 525-763-1 | CS-H5000CNC | 200 | 100V-120V | 300 | 已安装 | 已安装 | - | - | 询价 |
| 13197 | 525-763-2 | CS-H5000CNC | 200 | 200V-240V | 300 | 已安装 | 已安装 | - | - | 询价 |
技术参数:
X1 轴
测量范围: 200mm
分辨率: 0.00625μm
检测方法: 激光全息光栅尺
驱动速度: 最大40mm/s (CNC 模式)
0 - 40mm/s (操纵杆控制模式)
测量速度: 0.02 - 0.2mm/s (表面粗糙度)
0.02 - 2mm/s (形状／轮廓)
移动方向: 向前／向后
直线度: (0.1+0.0015L)μm、使用标准测针
(0.2+0.0015L)μm、使用二倍长型测针
直线度: (0.05+0.0003L)μm、使用标准测针
(0.2+0.0015L)μm、使用二倍长型测针
(CS-H5000CNC)
指示精度 (20°C): ±(0.3+0.002L)μm
指示精度 (20°C): ±(0.16+0.001L)μm(CS-H5000CNC)
L 为驱动长度(mm)
Z1 轴
测量范围: 12mm (标准测针)
24mm (二倍长型测针)
分辨率: 0.001μm (标准测针)
0.002μm (二倍长型测针)
测针上／下运作: 弧形运动
检测方法: 激光全息光栅尺
指示精度 (20°C): ±(0.3+I0.02HI)μm
指示精度 (20°C): ±(0.07+I0.02HI)μm(CS-H5000CNC)
H 为测量高度(mm)
测力: 4mN (标准测针)
0.75mN (二倍长型测针)
跟踪角度: 向上60° 、 向下60°
(取决于表面粗糙度)
测针针尖: 半径: 5μm, 角度： 40°、钻石
(球型测针) (半径: 0.25mm, 蓝宝石)
测针方向: 向下
Z2 轴(立柱)
测量范围: 300mm (500mm：高立柱型)
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 最大200mm/s (CNC 模式)
0 - 50mm/s (操纵杆控制模式)
基座尺寸(W x D): 750 x 600mm
基座材料: 花岗岩
尺寸 (W x D x H): 800 x 620 x 1000mm
(800 x 620 x 1200mm：高立柱型)
重量: 240kg (250kg：高立柱型)
软件选件
FORMTRACEPAK
使用该软件可以控制马达驱动的Y 轴工作台和旋转台
选件，从而实现自动测量。使用该软件还可以进行轮
廓评估，这项评估包括对级差，角度，深度，面积和
其他基于表面粗糙度数据的特性进行分析。另外，还
可以通过设置打印格式建立原始检测证书，以适应不
同的需求。
