Contracer (轮廓测量仪) CV-1000 / CV-2000
  • Contracer (轮廓测量仪) CV-1000 / CV-2000
  • Contracer (轮廓测量仪) CV-1000 / CV-2000
  • Contracer (轮廓测量仪) CV-1000 / CV-2000
  • Contracer (轮廓测量仪) CV-1000 / CV-2000
收藏该系列

Contracer (轮廓测量仪) CV-1000 / CV-2000系列

品 牌:三丰/Mitutoyo

产品描述

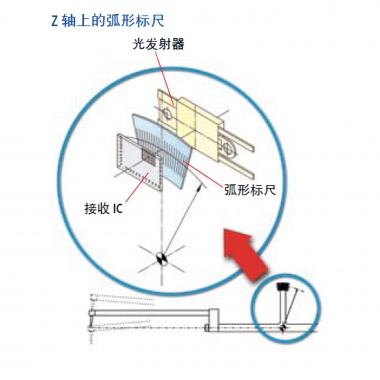

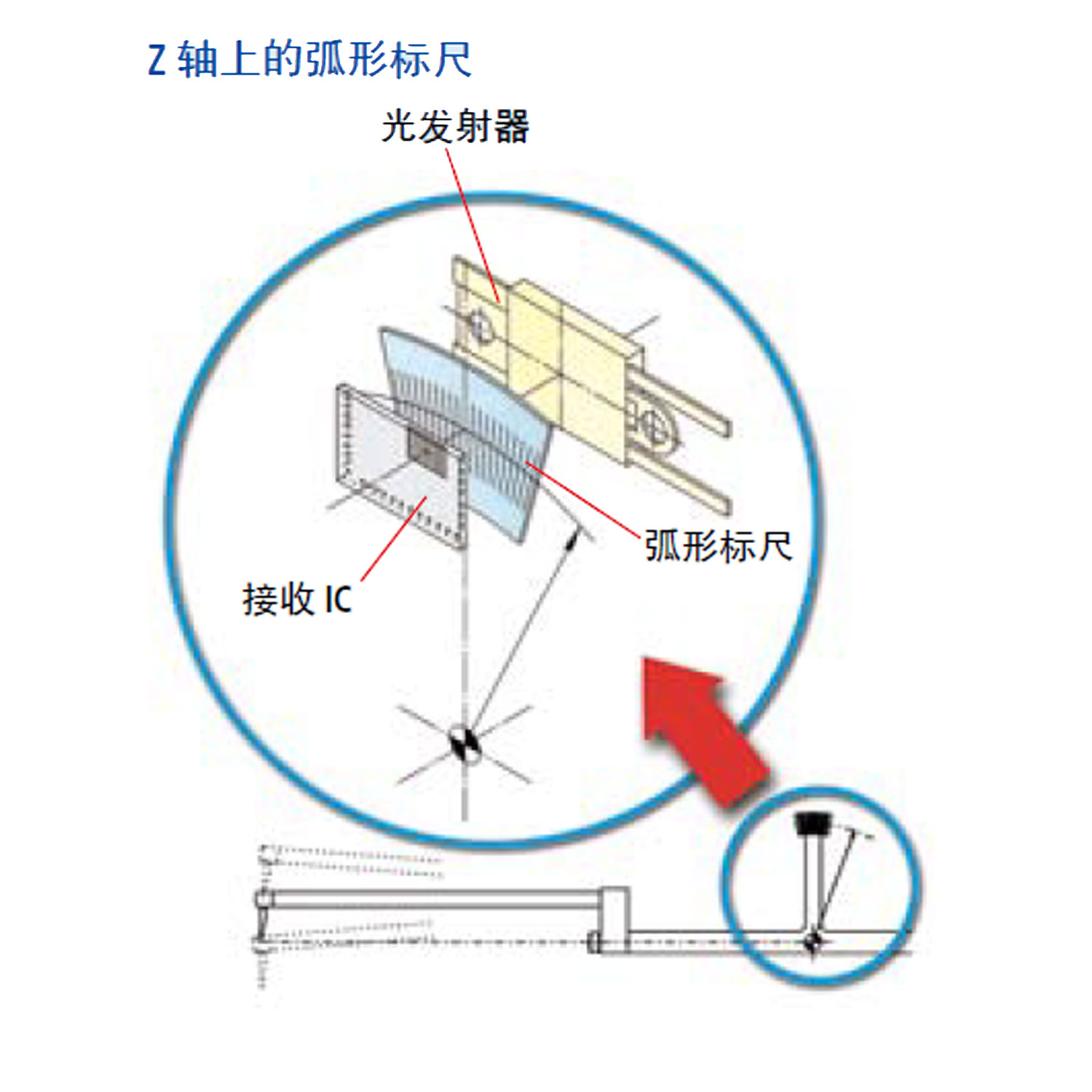

Z 轴装有数显弧形标尺,可以提供更大的测量范围和更高的分辨率,从而不必再依靠测量倍率。

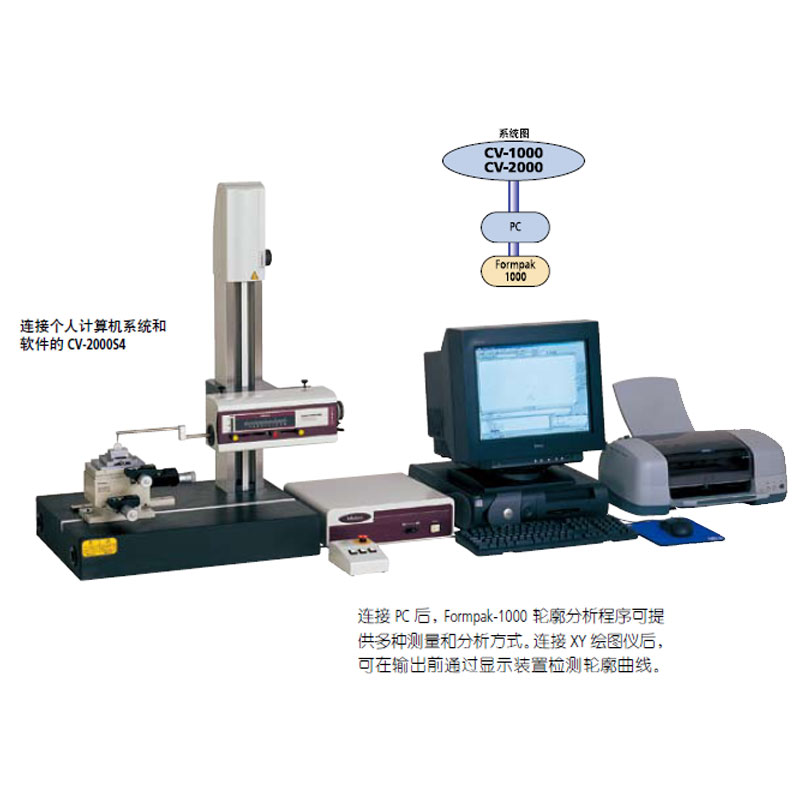

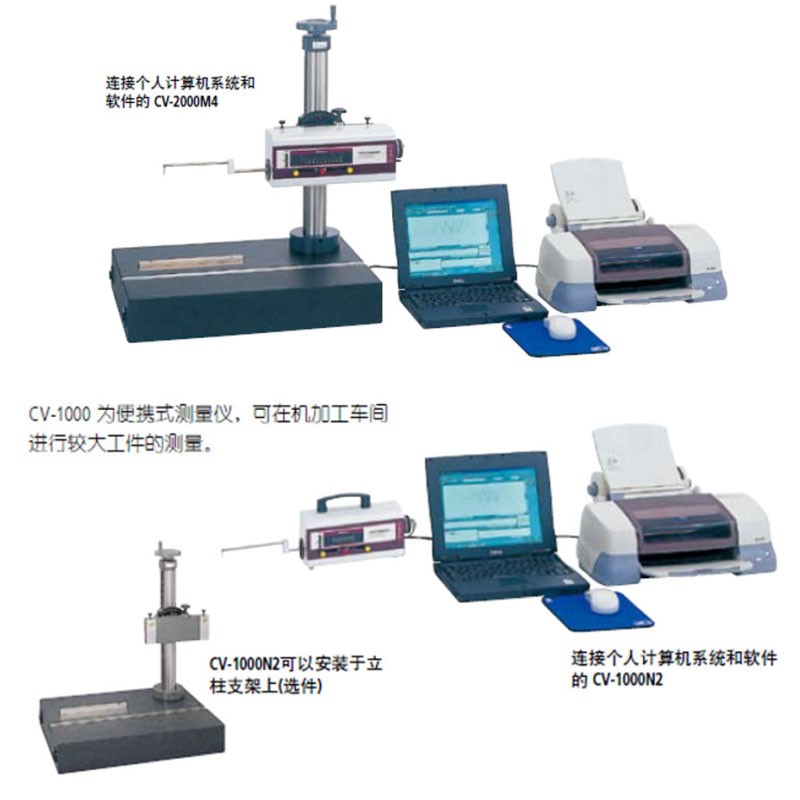

可以应用数据分析系统(个人计算机和Formpak-1000 软件) 。

点击 订货号厂家货号了解Contracer (轮廓测量仪) CV-1000 / CV-2000系列下各规格产品更多参数

订货号 厂家货号 型号 X1轴测量范围mm 备注 Z2轴测量范围mm Z2轴垂直行程mm 市场价 促销价 购买
38071 172-142 中心支架 - - 询价
38072 172-143 中心支架向上装置 - - 询价
38067 172-144 旋转卡钳 - - 询价
38070 172-197 旋转式中心架 - - 询价
38068 172-234 带夹钳的V 型块 (最大工件直径: 50mm) - - 询价
38069 172-378 带夹钳的V 型块 (最大工件直径: 25mm) - - 询价
38065 176-107 带夹钳的支架 - - 询价
38073 178-023 防震台 - - 询价
38074 178-024 防震台架 - - 询价
38062 218-001 十字移动工作台 (XY 范围: 100 x 50mm) - - 询价
38064 218-002 坚固工作台 - - 询价
38061 218-024 用于CV-1000 的立柱支架(垂直移动: 320mm, 倾斜范围: ±45º) - - 询价
38063 218-041 十字移动工作台 (XY 范围: 50 x 25mm) - - 询价
13198 218-611* CV-1000N25025 - - 询价
13199 218-631* CV-2000M410040250 - - 询价
13200 525-724-1* CV-2000S410040320 - - 询价
38075 998862 校准用销规 (mm) - - 询价
38066 带夹钳的支架 旋转卡钳 (重型) - - 询价

* 为区分交流电源电压,在货号后加上以下后缀(如:218-611A):
A 适于UL/CSA, D 适于CEE, E 适于BS, F 适于SAA, DC 适于中国、K 适于EK,无后缀适于JIS/100V

技术参数
X1 轴
 测量范围: 50mm (CV-1000) 或 100mm(CV-2000)
 分辨率: 0.2μm
 检测方法: 反射型线性编码器
 驱动速度: 0.2, 1mm/s 和手动
 测量速度: 0.2, 0.5mm/s
 移动方向: 向后
 直线度: 3.5μm/50mm (CV-1000),
3.5μm/100mm (CV-2000)
* 当X 轴在水平方向上
 指示精度: ±(3.5+2L/100)μm
* L 为驱动长度(mm)
 倾斜范围: ±45° (CV-2000)
Z2 轴(立柱,仅用于CV-2000)
 立柱类型: 电动(S4 型) 和手动(M4 型)
 垂直行程: 250mm (S4 型), 320mm (M4 型)
 分辨率: 0.2μm (S4 型)
 检测方法: ABSOLUTE 线性编码器 (S4 型)
 驱动速度: 0 - 5mm/s 和手动Z1 轴 (检测器)
 测量范围: 25mm (CV-1000) 或 40mm (CV-2000)
 分辨率: 0.4μm (CV-1000) 或 0.5μm (CV-2000)
 检测方法: 弧形编码器
 指示精度: ±(3.5+I4HI/25)μm
  (20° C 时) *H 为水平位置上的测量高度 (mm)
 测针上/下运作: 弧形运动
 测针方向: 向下
 测力: 10 - 30mN
 跟踪角度: 向上:77°、向下:87°
(根据表面粗糙度,
使用标准单切面测针)
测针针尖 半径: 25μm、硬质合金针尖
基座尺寸(W x H): 750 x 600mm (CV-2000)
基座材料: 花岗岩 (CV-2000)
重量: 5kg (CV-1000N2),
115.8kg (CV-2000M4),
124kg (CV-2000S4)
电源: 100 - 240VAC ±10%, 50/60Hz
能耗: 150W (仅限主机)

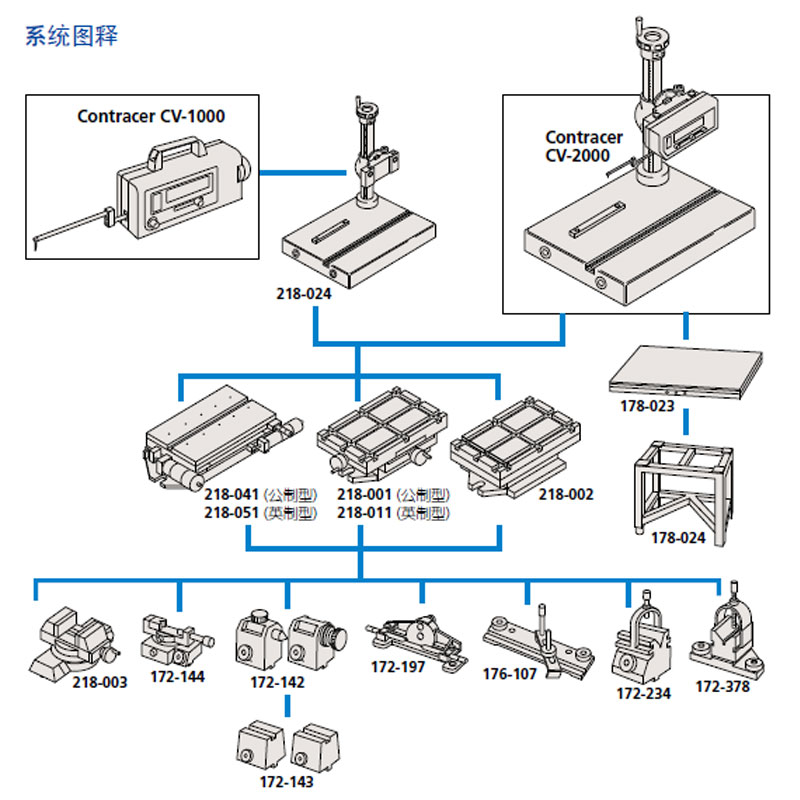

选件
218-024: 用于CV-1000 的立柱支架
(垂直行程:250mm、倾斜范围:±45° )
218-001: 十字移动工作台 (XY 范围范围:100 x 50mm)
218-011: 十字移动工作台 (XY 范围范围:4" x 2")
218-041: 十字移动工作台 (XY 范围范围:50 x 25mm)
218-051: 十字移动工作台 (XY 范围范围:2"x 1")
218-002: 坚固工作台
176-107: 带夹钳的支架
218-003: 旋转卡钳 (重型)
172-144: 旋转卡钳
172-234: 带夹钳的V 型块 (最大工件直径:50mm)
172-378: 带夹钳的V 型块 (最大工件直径:25mm)
172-197: 旋转式中心架
172-142: 中心支架
172-143: 中心支架向上装置
178-023: 防震台
178-024: 防震台架
998862: 用于立柱的销规 (mm)
998861: 用于立柱的销规 (inch)
––––––: 测臂和测针 (见 424 页)
* 为区分交流电源电压,在货号后加上以下后缀(如:218-341A):
A 适于UL/CSA, D 适于CEE, E 适于BS, F 适于SAA, DC 适于中国、K
适于EK,无后缀适于JIS/100V
