Roundtest (圆度、圆柱形状测量仪) RA-120
  • Roundtest (圆度、圆柱形状测量仪) RA-120
  • Roundtest (圆度、圆柱形状测量仪) RA-120
  • Roundtest (圆度、圆柱形状测量仪) RA-120
  • Roundtest (圆度、圆柱形状测量仪) RA-120
收藏该系列

Roundtest (圆度、圆柱形状测量仪) RA-120系列

品 牌:三丰/Mitutoyo

产品描述

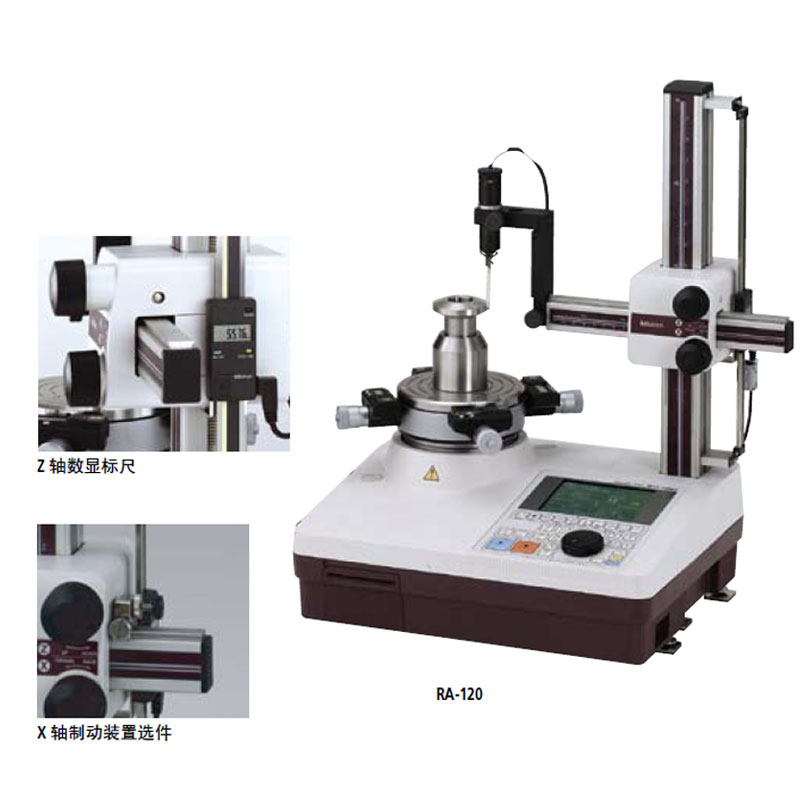

Roundtest RA-120 / 120P:袖珍型,价格适中,
易于使用,适于车间环境中对工件的几何
测量。其数据分析完全可以满足实验室圆
度测量仪的要求,探测器的测量范围宽达
±1000μm,精密旋转工作台具有很高的旋转
精度。

RA-120 基于专用处理器,通过内置于主机
的控制面板控制所有的操作。

点击 订货号厂家货号了解Roundtest (圆度、圆柱形状测量仪) RA-120系列下各规格产品更多参数

订货号 厂家货号 型号 备注 市场价 促销价 购买
38328 12AAH181 打印纸,10 卷/套 - - 询价
38326 12AAH320 X 轴制动 - - 询价
38327 211-013 防震台 - - 询价
38319 211-014 三爪卡盘 (外径: 2 - 78mm, 内径: 25 - 68mm) - - 询价
38323 211-016 基准半球 - - 询价
38320 211-031 微型卡盘 (外径: 1 - 1.5mm ) - - 询价
38318 211-032 定心卡盘 (外径: 1 - 79mm, 内径: 16 - 69mm) - - 询价
38324 211-045 倍率校正规 - - 询价
38321 211-061 套爪卡盘 (外径: 0.5 - 10mm) - - 询价
13238 211-621* RA-120带有机械工作台 - - 询价
13239 211-622* RA-120带有DAT功能、公制型 - - 询价
13240 211-623* RA-120带有DAT功能、英制/公制型 - - 询价
38322 356038 用于测量较低工件的辅助台 - - 询价
38329 358592 空气过滤器滤芯,1 件/套 - - 询价
38330 358593 空气调节器调节件,10 件/套 - - 询价
38325 997090 校准用套装量块 - - 询价

* 为区分交流电源电压,在货号后加上以下后缀(如:211-621A):A 适于UL/CSA, D 适于CEE, E 适于BS, F 适于SAA, DC 适于中国、K适于EK,无后缀适于JIS/100V

技术参数

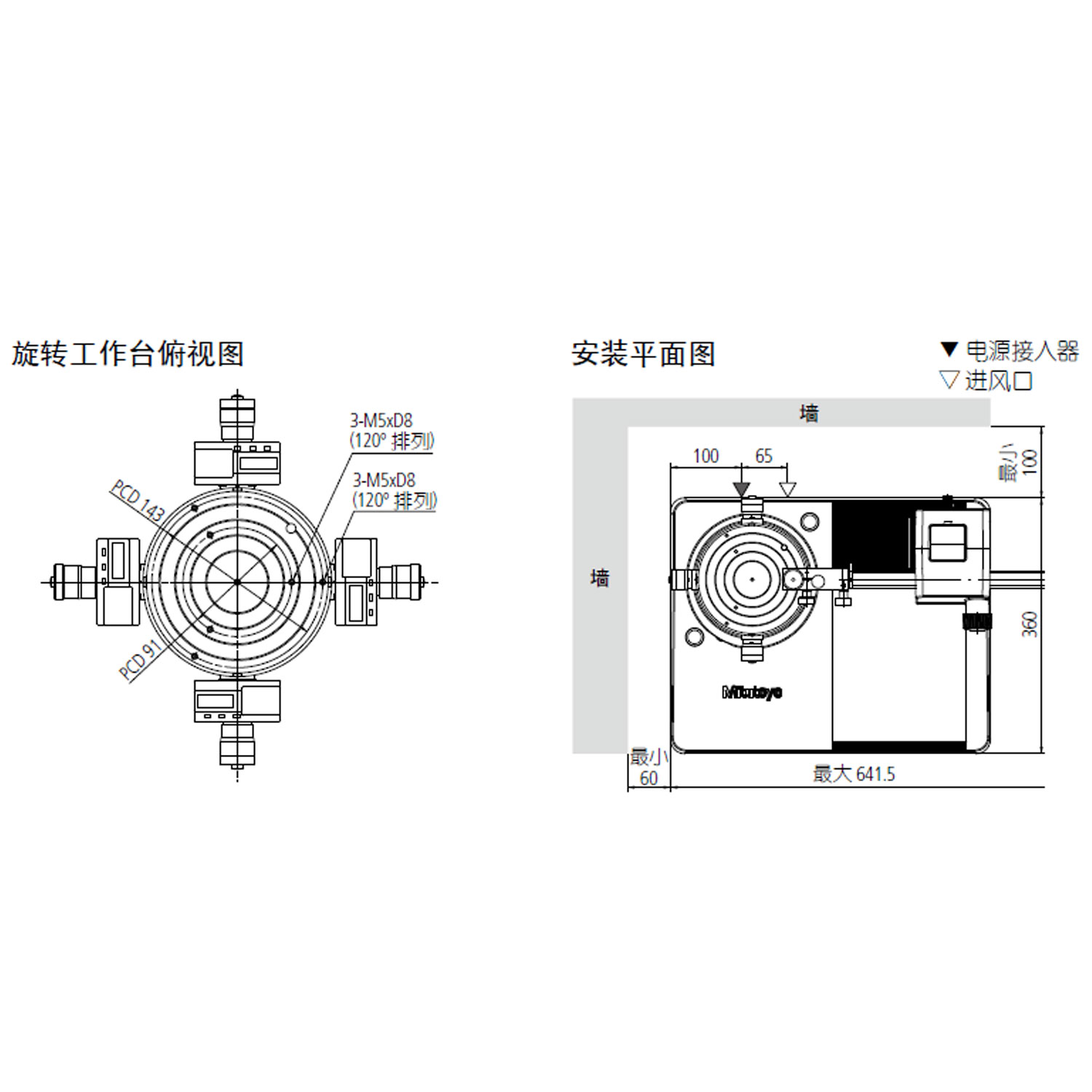

旋转工作台
重复精度: (0.04+6H/10000)μm
H 为测量高度 (mm)
 转速: 6rpm
 工作台有效直径: ø150mm
 最大调心幅度: ±3mm
 最大调水平幅度: ±1°
 最大测量直径: ø280mm
 最大工件直径: ø440mm
 最大工件重量: 25kg
垂直轴 (Z 轴)
 垂直移动: 280mm
 给进: 30mm/rev (粗螺纹), 1mm/rev (细螺纹)
 最大检测高度: 离旋转工作台面280mm
 最大检测深度: 100mm (最小内径: 30mm)
水平臂 (X 轴)
 水平移动: 165mm (包括工作台旋转中心
25mm 的突出量)
测针和测头
 测量范围: ±1000μm
 测力: 7 - 10mN
 标准侧头: 12AAB681、硬质合金球、ø1.6mm
 测量方向: 双方向
 测头角度调整: ±45° (带刻度)
数据分析器:
 处理器: 内置 (配备了Roundpak-100 的PC)*
 数据采集点数: 最多1,800 点/转
 数据分析项:
  圆度、同轴度、同心度、平面度、径向圆周跳动、
  轴向圆周跳动, 与轴的垂直度、与平面的垂直度、
  厚度偏差、平行度
 用于圆度评估的参考圆:
  LSC, MZC, MIC, MCC
 记录器:
  内置行式热敏打印机 (外部打印机:选件)*
 记录的放大倍率:
  X5 - X200,000、自动 (X1 - X500,000)*
 粗糙度成分的降低:
  低通滤波器, 带通滤波器
 滤波类型:
  2CR-75%, 2CR-50%, 2CR-75% (相位校正), 2CR-50%
  (相位校正、高斯滤波器、滤波器关断
 截止值:
  15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr,
  50-500upr, 手动设定*
测量段数
最多5 段 (100 段)*
*RA-120P
Roundtest RA-120 / 120P:袖珍型,价格适中,
易于使用,适于车间环境中对工件的几何测量。其数据分析完全可以满足实验室圆度测量仪的要求,探测器的测量范围宽达
±1000μm,精密旋转工作台具有很高的旋转精度。
RA-120 基于专用处理器,通过内置于主机的控制面板控制所有的操作。

 功能
  • 切口测量
  • 基线/测量数据的重新计算
  • 螺线偏心补偿
  • 3D 显示的旋转**
  • 实时显示**
  • 简化图表排列 (单独图表排列)**
  • 发线、辅助线、隐藏线、填充线**
  • 被测数据的颜色设定**
  • 生成剖面的偏离记录**
  • 记录剖面的缩放**
  • 数据删除**
  • 图形分析 (被测点间的位移/角度)**
  • 频谱分析**
  • 单齿分析**
  • 谐波分析**
  • 以CSV 格式** 输出文本数据
    ** ROUNDPAK 软件的功能
供气
 气压: 390kPa
 耗气量: 30L/min.
电源: 100V AC – 240V AC, 50/60Hz

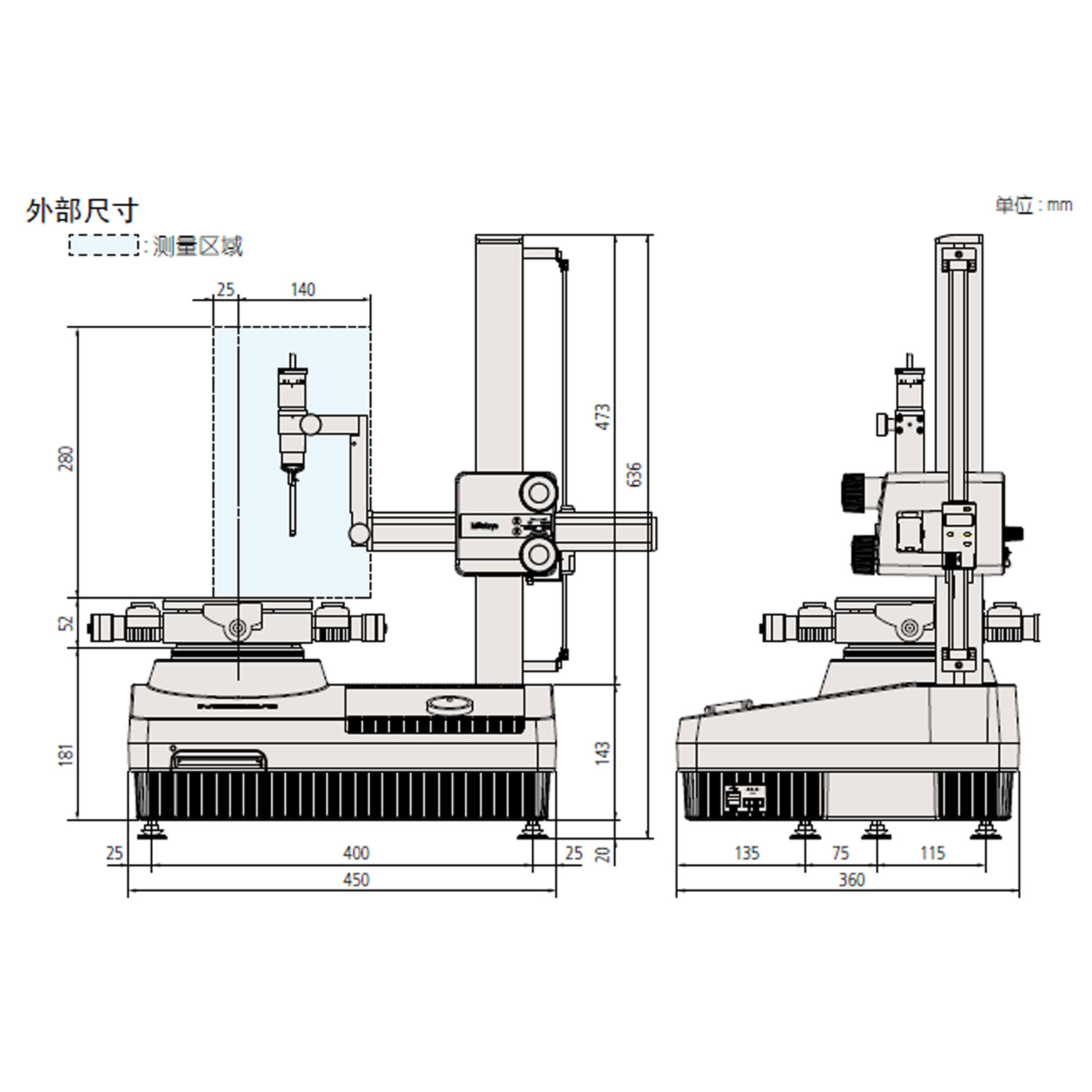

尺寸 (W x D x H): 450 x 360 x 636mm
重量: 32kg (主机), 2kg (空气调节机)

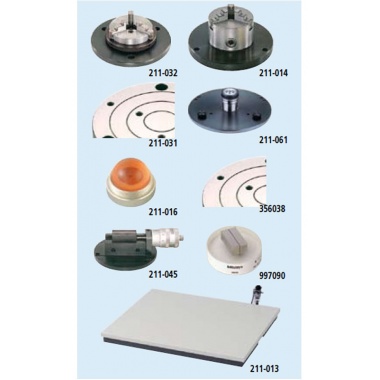

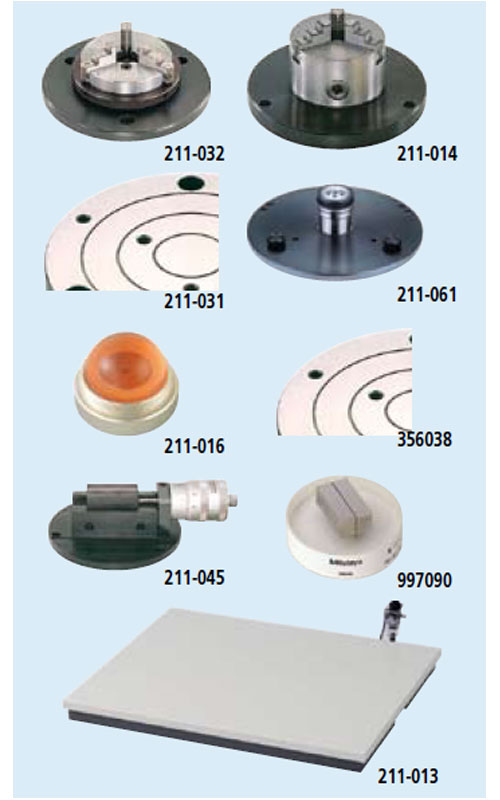

选件
211-032: 定心卡盘 (外径: 1 - 79mm、内径: 16 - 69mm)
211-014: 三爪卡盘 (外径: 2 - 78mm、内径: 25 - 68mm)
211-031: 微型卡盘 (外径: 最大1.5mm)
211-061: 套爪卡盘 (外径: 0.5 - 10mm)
———: 独立套爪 (见429 页)
356038: 用于测量较低工件的辅助台
211-016: 基准半球
211-045: 倍率校正规
997090: 校准用套装量块
12AAH320: X 轴制动
211-013: 防震台
12AAJ166: ROUNDPAK 软件 (英制/公制型)
12AAJ167: ROUNDPAK 软件 (公制型)
———: 可更换测头 (见440 页)

DAT (数字调整台) 功能
旋转工作台以数字方式显示调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作,使用数字调整台则使其变得非常简单,不必经过特殊培训就可成功操作。

1. 两个横断面“ A” 和“ B”的初步测量

2. 初步测量后,监视器显示调心、调水平的调整值。

3. 操作旋转工作台的数字千分尺头,实现监视器显示的调整值。

4. 调心、调水平完成。调心范围: ±3mm   调水平的(倾角) 范围: ±1°
