点击 订货号或厂家货号了解Roundtest Extreme (超级圆度、圆柱形状测量仪)RA-H5100CNC / 2100CNC系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 立柱移动 | 备注 | 市场价 | 促销价 | 购买 |
| 13246 | 211-837* | RA-H5100CNC（标准立柱） | 350mm（标准立柱） | 带有支架 | - | - | 询价 |
| 13247 | 211-837*-2 | RA-H5100CNC（标准立柱） | 350mm（标准立柱） | 带有防震台 | - | - | 询价 |
| 13248 | 211-838* | RA-H5100CNC（高立柱） | 550mm（高立柱） | 带有支架 | - | - | 询价 |
| 13249 | 211-838*-2 | RA-H5100CNC（高立柱） | 550mm（高立柱） | 带有防震台 | - | - | 询价 |
| 13244 | 211-847*-1 | RA-2100CNC（标准立柱） | 300mm（标准立柱） | - | - | 询价 | |
| 13245 | 211-848*-1 | RA-2100CNC（标准立柱） | 500mm（高立柱） | - | - | 询价 |
* 为区分交流电源电压，在货号后加上以下后缀(如：211-847A-1):
A 适于UL/CSA, D 适于CEE, E 适于BS, F 适于SAA, DC 适于中国、
K 适于EK，无后缀适于JIS/100V

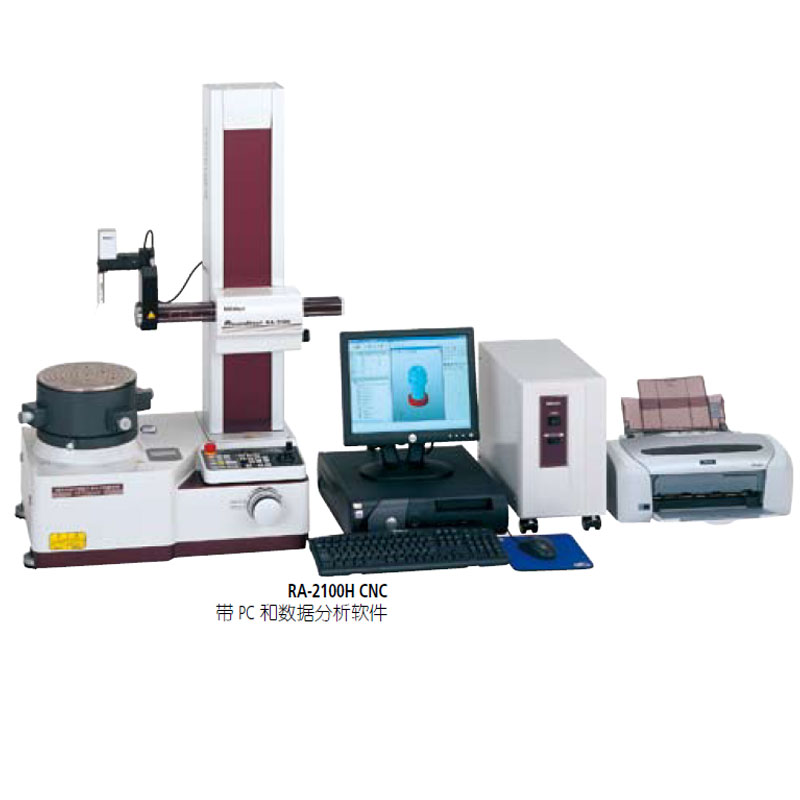

技术参数: RA-2100CNC
旋转工作台
重复精度 (径向): (0.02+3.8H/10000)μm
重复精度 (轴向): (0.02+3.8X/10000)μm
H 为测量高度 (mm),
X 为离旋转工作台轴的距离 (mm)
转速: 2, 4, 6, 10rpm
工作台有效直径: ø235mm
最大调心幅度: ±3mm
最大调水平幅度: ±1°
最大测量直径: ø256mm
最大工件直径: ø580mm
最大工件重量: 30kg
垂直轴 (Z 轴)
垂直移动: 300mm (500mm)*
直线度 (λc2.5): 0.12μm / 100mm, 0.18μm / 300mm
(0.3μm / 500mm)*
与旋转轴的平行度: 0.7μm / 300mm
(1.2μm / 500mm)*
定位速度: 最大35mm/s
测量速度: 0.5, 1, 2, 5mm/s
最大检测高度: 300mm (外径), 300mm (内径)
[500mm (外径／内径)]*
最大检测深度: 104mm
水平臂 (X 轴)
水平移动: 175mm (包括25mm 的工作台
旋转中心突出量)
直线度 (λc2.5): 0.7μm / 150mm
水平移动: 1.0μm / 150mm
定位速度: 最大20mm/s
测量速度: 0.5, 1, 5mm/s
测针和测头
测量范围: ±400μm (±5mm：跟踪范围)
测力: 40mN (5 级)
标准侧头: 12AAE301、硬质合金球、ø1.6mm
测量方向: 单向

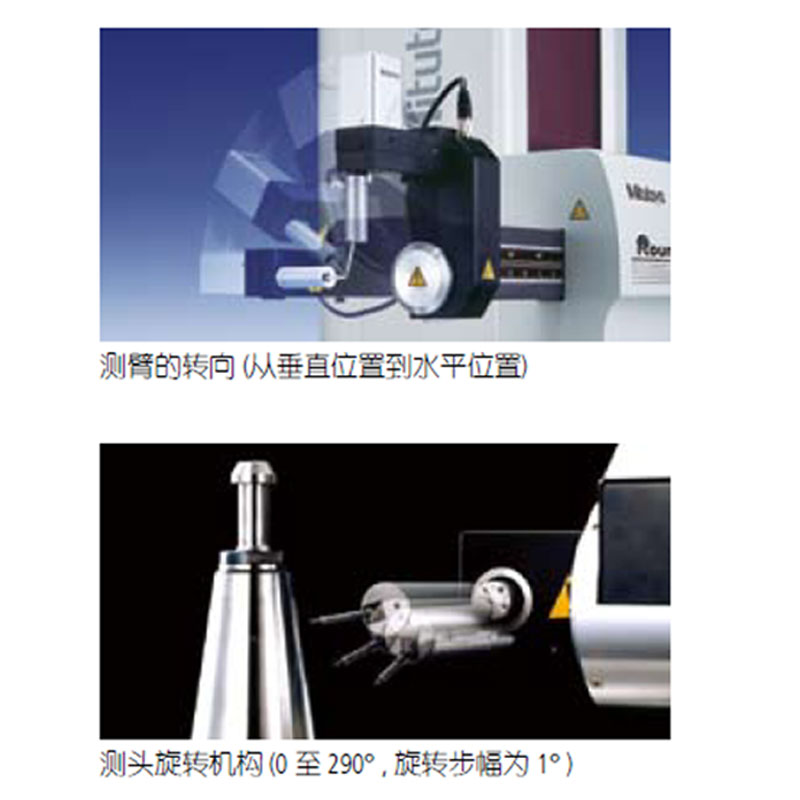

测头角度调整: ±40° (带刻度)
供气
气压: 390kPa (4kgf/cm2)
耗气量: 30L/min.
电源: 100V AC – 240V AC, 50/60Hz

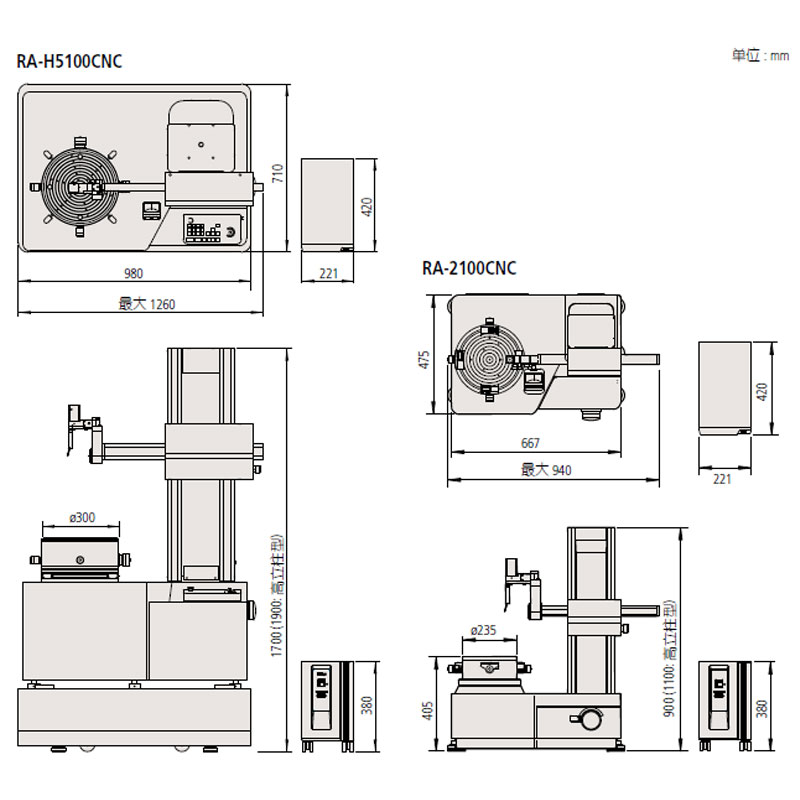

尺寸 (W x D x H): 667 x 475 x 900mm
(667 x 475 x 1100mm)*
重量: 180kg (200kg)*
* 高立柱型

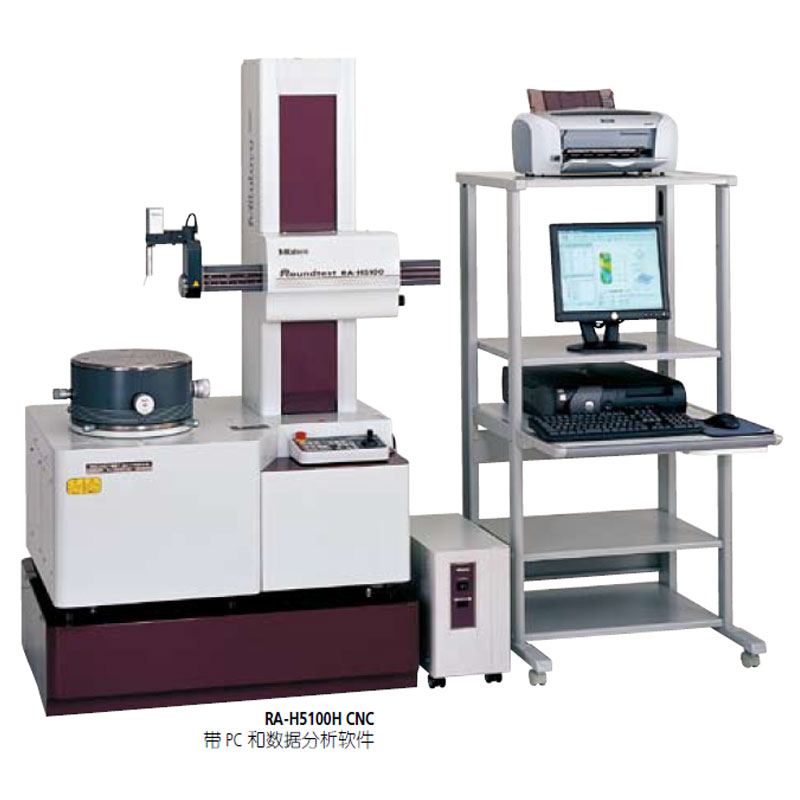

技术参数: RA-H5100CNC
旋转工作台
重复精度 (径向): (0.02+4H/10000)μm
重复精度 (轴向): (0.02+6X/10000)μm
H 为测量高度 (mm),
X 为离旋转工作台轴的距离 (mm)
转速: 2, 4, 6, 10rpm (20rpm: 自动调心)
工作台有效直径: ø300mm
最大调心幅度: ±5mm
最大调水平幅度: ±1°
最大测量直径: ø356mm
最大工件直径: ø680mm
最大工件重量: 80kg (65kg: 自动调心)
垂直轴 (Z 轴)
垂直移动: 350mm (550mm)*
直线度 (λc2.5): 0.05μm / 100mm, 0.14μm / 350mm
(0.2μm / 550mm)*
与旋转轴的平行度: 0.2μm / 350mm
(0.32μm / 550mm)*
定位速度: 最大60mm/s
测量速度: 0.5, 1, 2, 5mm/s
最大检测高度: 350mm (外径), 350mm (内径)
[550mm (外径／内径)]*
最大检测深度: ø12.7 x 26mm, ø32 x 104mm
水平臂 (X 轴)
水平移动: 225mm
直线度 (λc2.5): 0.4μm / 200mm
水平移动: 0.5μm / 200mm
定位速度: 最大50mm/s
测量速度: 0.5, 1, 5mm/s
测针和测头
测量范围: ±400μm (±5mm：跟踪范围)
测力: 40mN (5 级)
标准侧头: 12AAE301、硬质合金球、ø1.6mm
测量方向: 单向
测头角度调整: ±40° (带刻度)
供气
气压: 390kPa (4kgf/cm2)
耗气量: 45L/min.
电源: 100V AC – 240V AC, 50/60Hz
尺寸 (W x D x H): 1260 x 710 x 1700mm
(1260 x 710 x 1900mm)*
重量: 650kg (670kg)*
* 高立柱型
选件350850: 圆柱直角规
356038: 用于测量较低工件的辅助台
12AAF203: 测头延长支架 (高度延长2 倍)
12AAF205: 测头延长支架 (高度延长3 倍)*
12AAF204: 大直径工件辅助测头支架
211-045: 倍率检测规
211-014: 卡盘 (外径: 1 - 85mm、内径: 33 - 85mm)
211-032: 定心卡盘 (外径: 1 - 75mm、内径: 14 - 70mm)
211-031: 微型卡盘 (外径: 最大1.5mm)
178-023: 防震台**
178-024: 防震台架**
12AAB949: 护罩
———: 可更换测头 (见440 页)
* 适于 RA-H5100CNC
** 适于 RA-2100CNC
