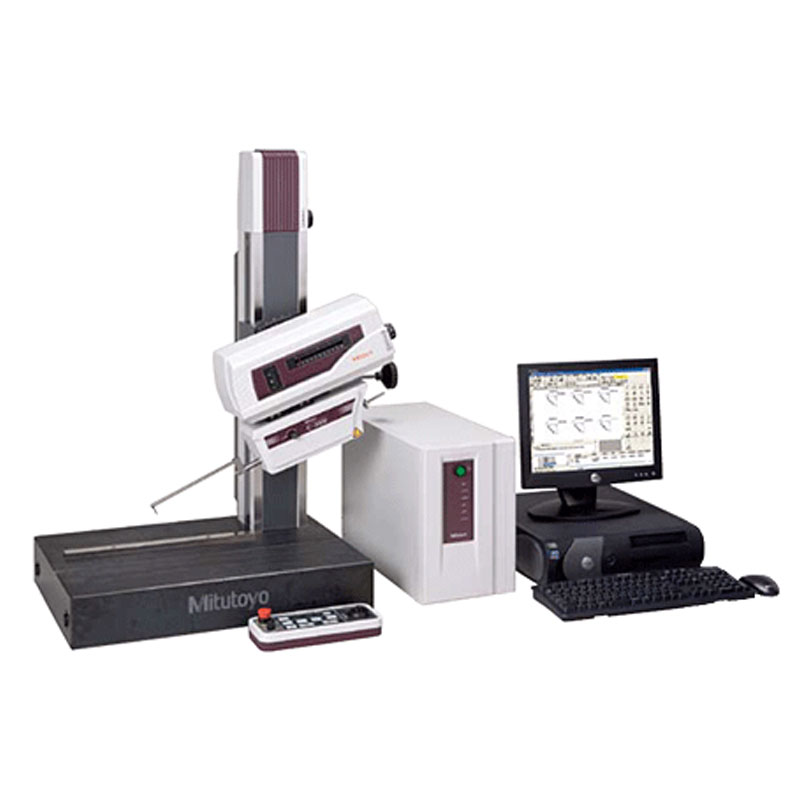

轮廓测量仪CV-3100/CV-4100系列
品 牌：三丰/Mitutoyo
产品描述
为了在一定时段内维持仪器的直线度规格，三丰公司采用了具有极佳的耐摩擦性及稳定性的高硬度陶瓷导轨。
大量的外周设备选件支持CNC 模式，从而可以很容易实现CNC 测量。
驱动装置(X 轴) 和立柱(Z2 轴) 中集成了高精度线性编码器(Z2 轴为ABS 型)，从而提高了在垂直方向持续自动测量小孔和不易定位工件的重复精度。
X 轴精度：±(0.8+0.01L)μm,
Z1 轴精度：±(0.8+|0.5H|/25)μm*，针对高精
度工件的测量所设计。
* CV-4100S4, H4, W4 型
L 为驱动长度，H 为测量高度(mm)
CV-4100 系列的驱动装置集成了激光全息测微计检测器，在Z 轴(垂直方向) 的窄／宽测量范围内，提供卓越的精度和分辨率。
点击 订货号或厂家货号了解轮廓测量仪CV-3100/CV-4100系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | X1轴测量范围mm | 垂直行程 | 花岗岩基座尺寸（WxD） | 尺寸（主机、WxDxH） | 重量（主机） | 市场价 | 促销价 | 购买 |
| 13299 | 218-421* | CV-3100S4 | 100 | 300mm电动立柱 | 600x450mm | 741x450x905mm | 140kg | - | - | 询价 |
| 13300 | 218-422* | CV-3100H4 | 100 | 500mm电动立柱 | 600x450mm | 741x450x1105mm | 150kg | - | - | 询价 |
| 13301 | 218-423* | CV-3100W4 | 100 | 500mm电动立柱 | 1000x450mm | 1118x450x1111mm | 155kg | - | - | 询价 |
| 13305 | 218-426* | CV-3100S8 | 200 | 300mm电动立柱 | 600x450mm | 741x450x905mm | 145kg | - | - | 询价 |
| 13306 | 218-427* | CV-3100H8 | 200 | 500mm电动立柱 | 600x450mm | 767x450x1105mm | 155kg | - | - | 询价 |
| 13307 | 218-428* | CV-3100W8 | 200 | 500mm电动立柱 | 1000x450mm | 1144x450x1111mm | 160kg | - | - | 询价 |
| 13302 | 218-461* | CV-4100S4 | 100 | 300mm电动立柱 | 600x450mm | 741x450x905mm | 140kg | - | - | 询价 |
| 13303 | 218-462* | CV-4100H4 | 100 | 500mm电动立柱 | 600x450mm | 741x450x1105mm | 150kg | - | - | 询价 |
| 13304 | 218-463* | CV-4100W4 | 100 | 500mm电动立柱 | 1000x450mm | 1118x450x1111mm | 155kg | - | - | 询价 |
| 13308 | 218-466* | CV-4100S8 | 200 | 300mm电动立柱 | 600x450mm | 741x450x905mm | 145kg | - | - | 询价 |
| 13309 | 218-467* | CV-4100H8 | 200 | 500mm电动立柱 | 600x450mm | 767x450x1105mm | 155kg | - | - | 询价 |
| 13310 | 218-468* | CV-4100W8 | 200 | 500mm电动立柱 | 1000x450mm | 1144x450x1111mm | 160kg | - | - | 询价 |
*为区分交流电源电压，在货号后加上以下后缀（如：A）
A适于UL/CSA，D适于CEE，E适于BS，F适于SAA，DC适于中国，K适于EK，无后缀适于JIS/100V。
技术参数
X轴
测量范围:100mm或200mm
分辨率:0.05μm
检测方法:反射型线性编码器
驱动速度:80mm/s和手动
测量速度:0.02-5mm/s
移动方向:向前／向后
直线度:0.8μm/100mm,2μm/200mm
*当X轴在水平方向上指示精度:±(1+0.01L)μm(CV-3100S4,H4,W4)
(20°C时)±(0.8+0.01L)μm(CV-4100S4,H4,W4)
±(1+0.02L)μm(CV-3100S8,H8,W8)
±(0.8+0.02L)μm(CV-4100S8,H8,W8)
*L为驱动长度(mm)
倾斜范围:±45°
Z2轴(立柱)
垂直行程:300mm或500mm
分辨率:1μm
检测方法:ABSOLUTE线性编码器
驱动速度:0-20mm/s和手动
Z1轴(检测器)
测量范围:±25mm
分辨率:0.2μm(CV-3100),0.05μm(CV-4100)
检测方法:线性编码器(CV-3100),
激光全息测微计(CV-4100)
指示精度:±(2+I4HI/100)μm(CV-3100)
(20°C时)±(0.8+I2HI/100)μm(CV-4100)
*H为水平位置上的测量高度(mm)
测针上／下运作:弧形运动
测针方向:向上／向下
测力:30mN
跟踪角度:向上：77°、向下：87°(根据表面粗糙度，使用标准单切面测针)
测针针尖半径:25μm、硬质合金针尖
基座尺寸(WxH):750x600mm或1000x450mm
基座材料:花岗岩
重量
主机:140kg(S4),150kg(H4),155kg(W4),145kg(S8),155kg(H8),160kg(W8)
控制装置:14kg
遥控箱:0.9kg
电源:100–240VAC±10%,50/60Hz
能耗:400W(仅限主机)
批量校准功能
•使用专用校准规，可同时进行设备的Z轴增益，对称及针尖半径的校准。
