圆度、圆柱形状测量仪RA-1400/RA-1500
  • 圆度、圆柱形状测量仪RA-1400/RA-1500
收藏该系列

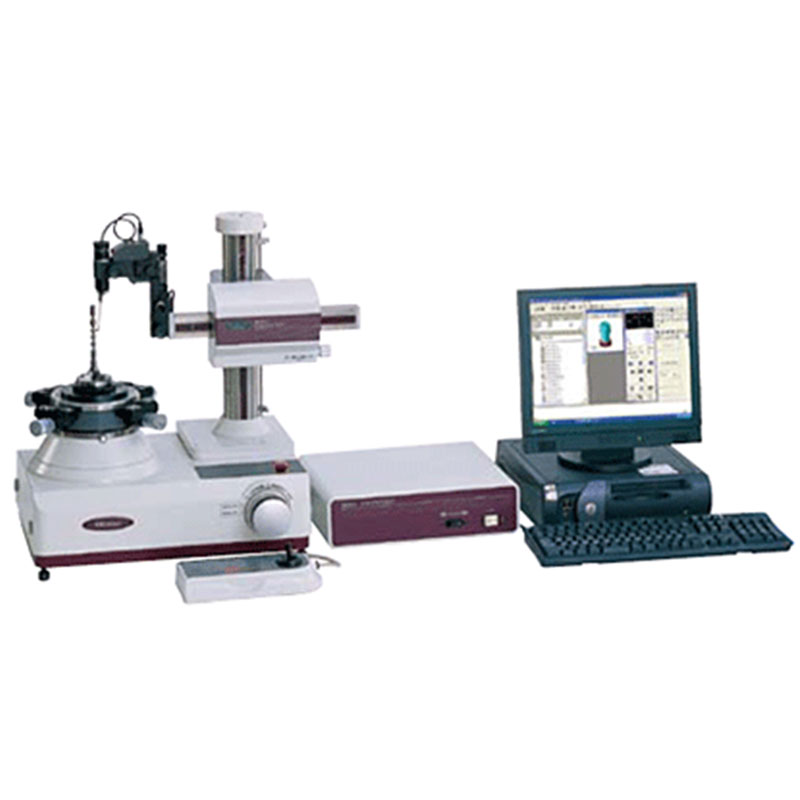

圆度、圆柱形状测量仪RA-1400/RA-1500系列

品 牌:三丰/Mitutoyo

产品描述

RA-1400 / RA-1500 圆度仪是配备了自动测量、
圆弧测量、数字调整工作台(D.A.T.) 等尖端
技术的圆度测量系统,能简单、快速地对
工件进行调心、调水平。

特别是RA-1500,该型号配备了测量圆柱度/直线度

的高精密度电动立柱,其直线度的测量精度高达0.3μm / 150mm。

点击 订货号厂家货号了解圆度、圆柱形状测量仪RA-1400/RA-1500系列下各规格产品更多参数

订货号 厂家货号 型号 市场价 促销价 购买
13311 211-721* RA-1400 - - 询价
13312 211-722* RA-1500 - - 询价

为区分交流电源电压,在货号后加上以下后缀(如:211-722A);

A适于UU/CSA,D适于CEE,E适于BS,F适于SAA,DC适于中国,K适于EK,无后缀适于JIS/100V.

 技术参数
旋转工作台
 重复精度 (径向) : (0.02+6H/10000)μm
 重复精度 (轴向) : (0.02+6R/10000)μm
H 为测量高度 (mm), R 为测量半径 (mm)
 转速: 4, 6, 10rpm
 工作台有效直径: ø150mm
 最大调心幅度: ±3mm (带有D.A.T. 功能)
 最大调水平幅度: ±1° (带有 D.A.T. 功能)
 最大测量直径: ø100mm
 最大工件直径: ø400mm*
 最大工件重量: 10kg
垂直轴 (Z 轴)
 垂直移动: 150mm
 直线度 (窄范围) : 0.15μm / 50mm
 直线度 (全范围) : 0.3μm / 150mm
 与转台轴的平行度: 0.3μm / 150mm
 定位速度: 利用操纵杆,最大15mm/s
(也可手动进给)
 测量速度: 0.5, 1, 2, 5mm/s
 最大检测高度: 150mm (外径), 150mm (内径)
 最大检测深度: 90mm
水平臂 (X 轴)
 水平移动: 75mm (包括旋转工作台旋转
中心的突出量25mm)
 定位速度: 利用操纵杆,最大8mm/s
(可手动给进)
测针和测头
 测量范围: ±400μm
 测力: 7 - 10mN
 标准侧头: 12AAB681、硬质合金球、ø1.6mm
 测量方向: 双方向
 测头角度调整: ±45° (带刻度)
数据分析系统
 分析软件: Roundpak
 滤波类型:
  2CRPC-75%, 2CRPC-50%, 2CR-75% (相位校正),
  2CR-50% (相位校正)、高斯滤波器、滤波器关断
 截止值:
  15upr, 50upr, 150upr, 500upr, 1500upr, 15-150upr,15-500upr,
  15-1500upr, 50-500upr, 50-1500upr, 150-1500upr, 手动设定
 用于圆度评估的参考圆:
  LSC, MZC, MIC, MCC
供气
 气压: 390kPa (4kgf/cm2)
 耗气量: 30L/min.
电源: 100V AC – 240V AC, 50/60Hz
尺寸 (W x D x H): 635 x 430 x 620mm
重量: 95kg
* 如选用测针夹钳(12AAB597),则测量范围可扩展至ø70mm 至
ø220mm.
如需进行离工作台旋转中心小于或等于20 mm、离工作台面小
于或等于20 mm 的径向测量,则需使用附件台选件 (356038)。

选件
350850: 圆柱直角规
356038: 用于测量较低工件的辅助台
12AAB569: 测头延长支架 (高度延长2 倍)
12AAB597: 大直径工件辅助测头支架
211-045: 倍率校正规
211-014: 卡盘 (外径: 1 - 85mm、内径: 33 - 85mm)
211-032: 定心卡盘 (外径: 1 - 75mm、内径: 14 - 70mm)
211-031: 微型卡盘 (外径: 最大1.5mm)
178-023: 防振台
178-024: 防振台架
———: 可更换测头
