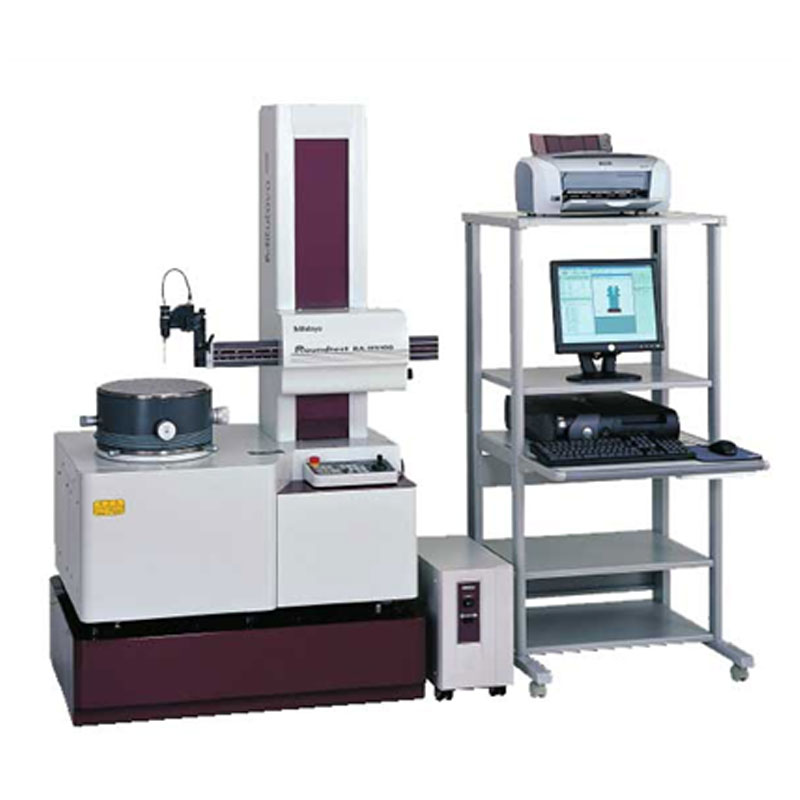

点击 订货号或厂家货号了解Roundtest (圆度、圆柱度测量仪 )RA-H5100AS/AH系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 立柱移动 | 备注 | 市场价 | 促销价 | 购买 |
| 13319 | 211-823 | RA-H5100AS | 350mm（标准立柱） | 带有支架 | - | - | 询价 |
| 13320 | 211-823-2 | RA-H5100AS | 350mm（标准立柱） | 带有防震台 | - | - | 询价 |
| 13321 | 211-824 | RA-H5100AH | 550mm（高立柱） | 带有支架 | - | - | 询价 |
| 13322 | 211-824-2 | RA-H5100AH | 550mm（高立柱） | 带有防震台 | - | - | 询价 |
技术参数
旋转工作台
重复精度(径向):(0.02+4H/10000)μm
重复精度(轴向):(0.02+6X/10000)μm
H为测量高度(mm),X为离旋转工作台轴的距离(mm)
转速:2,4,6,10rpm(20rpm:自动调心)
工作台有效直径:ø300mm
最大调心幅度:±5mm
最大调水平幅度:±1°
最大测量直径:ø400mm
最大工件直径:ø680mm
最大工件重量:80kg(65kg:自动调心)
垂直轴(Z轴)
垂直移动:350mm(550mm:AH型)
直线度(ëc2.5):0.05μm/100mm,0.14μm/350mm*(*0.2μm/550mm:AH型)
与旋转轴的平行度:0.2μm/350mm(0.32μm/550mm:AH型)
定位速度:最大60mm/s
测量速度:0.5,1,2,5mm/s
最大检测高度:350mm(外径),350mm(内径)[550mm(外径／内径):AH型)
最大检测深度:100mm
水平臂(X轴)
水平移动:225mm
直线度(ëc2.5):0.4μm/200mm
水平移动:0.5μm/200mm
定位速度:最大50mm/s
测量速度:0.5,1,5mm/s
测针和测头
测量范围:±400μm(±5mm：跟踪范围)
测力:7-10mN(5级)
标准侧头:12AAB681、硬质合金球、ø1.6mm
测量方向:双方向
测头角度调整:±45°(带刻度)
数据分析系统
分析软件:ROUNDPAK
滤波类型:2CRPC-75%,2CRPC-50%,2CR-75%(相位校正),2CR-50%(相位校正)、高斯滤波器、滤波器关断
截止值:
15upr,50upr,150upr,500upr,1500upr,
15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,
150-1500upr,手动设定
用于圆度评估的参考圆:LSC,MZC,MIC,MCC
供气
气压:390kPa(4kgf/cm2)
耗气量:45L/min.
电源:100VAC–240VAC,50/60Hz

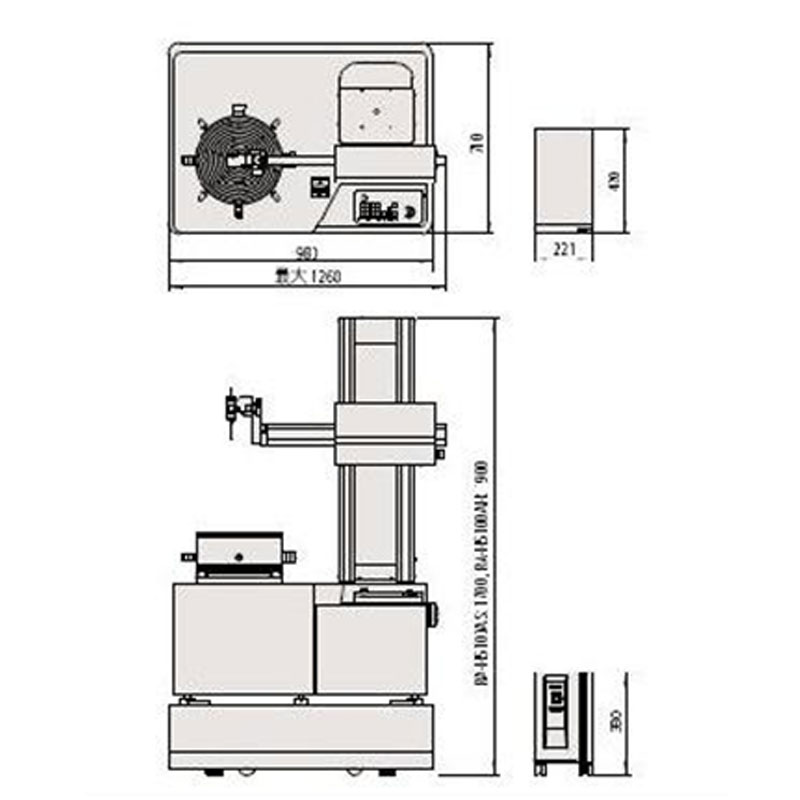

尺寸(WxDxH):1260x710x1700mm(1260x710x1900mm:AH型)
重量:650kg(670kg:AH型)
选件
350850:圆柱直角规
356038:用于测量较低工件的辅助台

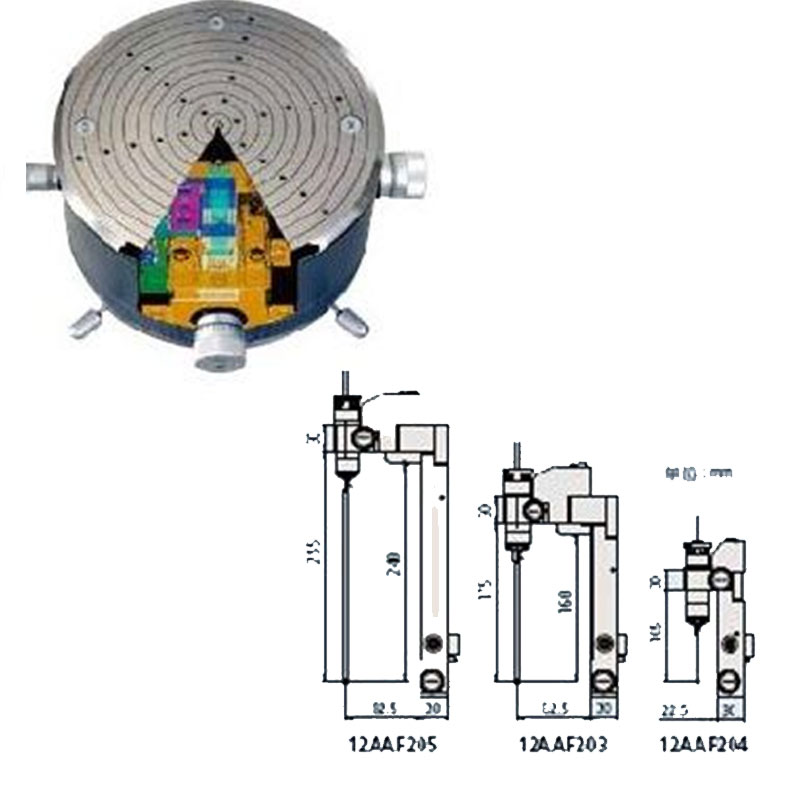

12AAF203:测头延长支架(高度延长2倍)
12AAF205:测头延长支架(高度延长3倍)
12AAF204:大直径工件辅助测头支架
211-045:倍率检测规
211-014:卡盘(外径:1-85mm、内径:33-85mm)
211-032:定心卡盘(外径:1-75mm、内径:14-70mm)
211-031:微型卡盘(外径:最大1.5mm)
12AAB949:护罩
