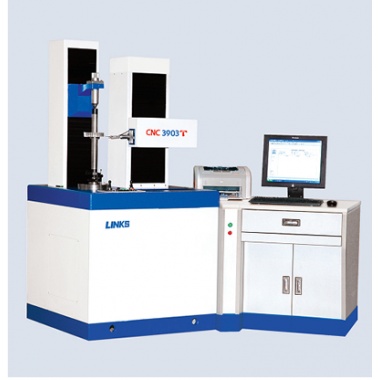

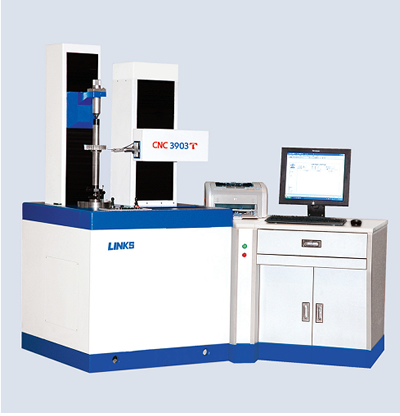

齿轮测量中心3903T、3906T型系列
品 牌：哈量/Links
产品描述
A.用途：

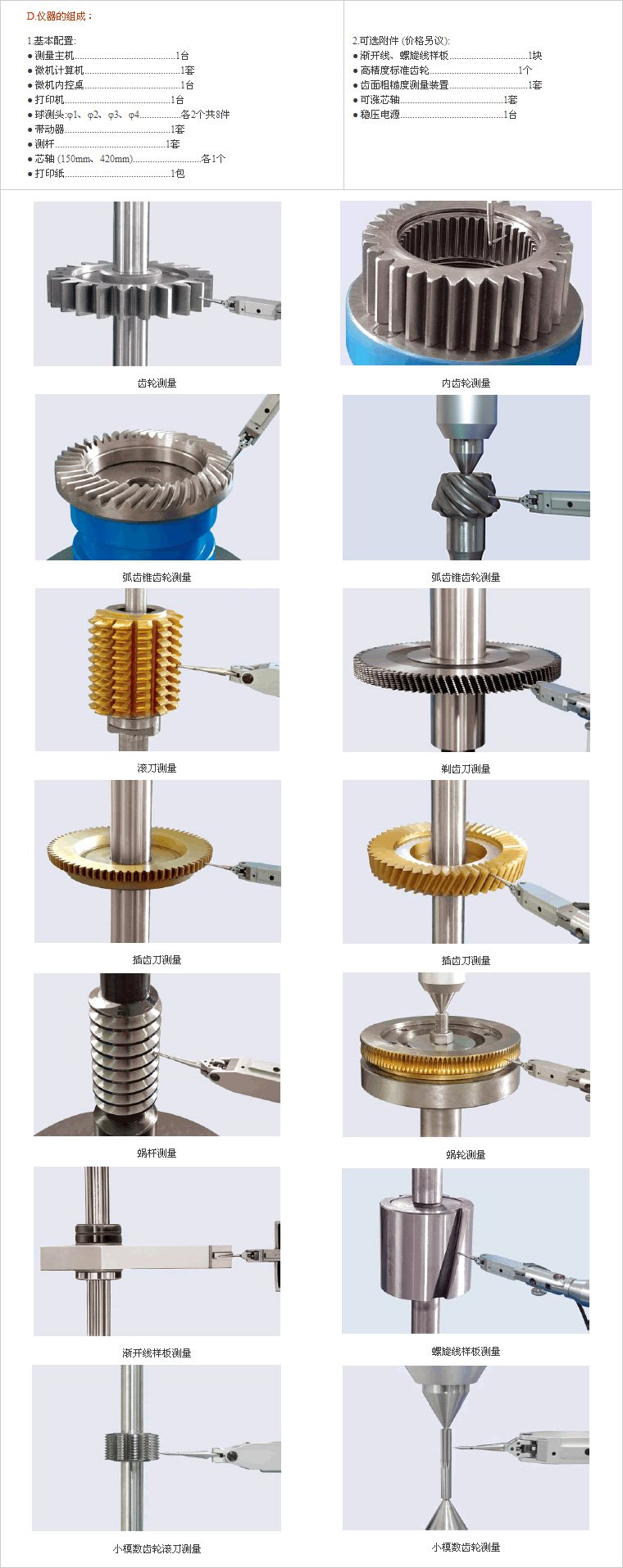

3903T、3906T型齿轮测量中心，基本配置可以测量各种形状的直齿圆柱齿轮，斜齿圆柱齿轮; 可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、剃齿刀、插齿刀等齿轮刀具; 可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。
B.特点：
主机结构紧凑，测量精度高，示值稳定,外形美观。测量主机采用四坐标测量系统；德国进口长光栅、 圆光栅传感器；密珠滚动导轨、刚性好、示值稳定。
测量参数多、应用范围广。可测量齿轮的齿廓偏差(Fα、ffα、fHα)、螺旋线偏差(Fβ、ffβ、fHβ)、齿距偏差(Fp、Fpk、fpt)、径向跳动(Fr)等，并且还可测量齿轮滚刀、蜗轮滚刀、插齿刀、剃齿刀、径向剃齿刀、蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件的相应参数。
全自动完成测量循环，速度快。在被测齿轮一次装夹中，自动完成齿轮齿廓、螺旋线、齿距、径跳测量项目的检测，微机控制全自动完成测量循环，速度快。
软件功能齐全、内容丰富，操作方便。用户可根据被测工件,择测量项目。圆柱齿轮测量结果可按ISO1328(GB/T10095、IN3962、JIS B1702、AGMA88)等多种标准评定。对于特殊要求，廓有K形图、齿廓凸度Cα、螺旋线有轮齿的鼓度Cβ特定公差带进行 估。软件操作方便、灵活。
点击 订货号或厂家货号了解齿轮测量中心3903T、3906T型系列下各规格产品更多参数
| 订货号 | 厂家货号 | 可测齿轮模数 | 可测齿轮最大外径 | 上下顶尖距离 | 测头距下顶尖距离 | 可测螺旋角范围 | 市场价 | 促销价 | 购买 |
| 19946 | 3903T | 1～15mm | 300mm | 20～450mm | 10～300mm | 0～90° | - | - | 询价 |
| 19947 | 3906T | 1～20mm | 600mm | 30～700mm | 10～300mm | 0～90° | - | - | 询价 |
