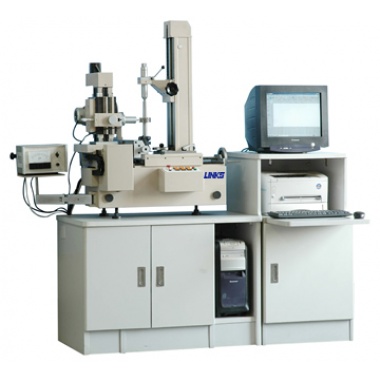

齿廓螺旋线测量仪3203B型系列
品 牌：哈量/Links
产品描述
A．用途:
本仪器用于测量圆柱齿轮的渐开线齿廓偏差和螺旋线偏差。是我公司最新设计的一种结构简单、经济实用的高精度齿轮量仪，特别适合于汽车、摩托车等中小规格齿轮的测量，该仪器可广泛应用于工厂计量室或车间检查站。
B．特点:
该仪器为台式小型仪器，仪器体积小、重量轻、容易移动，它既保留了单盘式仪器传动链短、精度高、性能稳定可靠、价格便宜和对环境温度要求不高的特点，又可测量螺旋线、可用测量齿廓的基圆盘，在工件一次装卡的条件下完成齿廓和螺旋线的测量。基圆盘按用户要求直径订做。
该仪器采用进口的高精度圆光栅编码器进行螺旋角的定位调整，方便、可靠、精度高。
该仪器基圆盘与直尺的压紧结构独特、有创新，已获得专利，可解决小基圆齿轮的测量。小基圆主轴按用户要求直径订做。
具有测头防撞功能，解决了意外碰撞造成测头损坏的问题，该项技术也已获得专利。
该仪器测量齿廓和螺旋线运动均采用机动测量，即对好测头后按一下操作面板上的测量按钮，仪器即可由微机控制自动完成测量运动。大大地减轻了操作人员的劳动强度，测量效率较高。
该仪器采用微机自动控制和偏差数据采集及偏差评值系统。可按国际新标准进行误差分离，即齿廓、螺旋线总偏差，齿廓、螺旋线形状偏差，齿廓、螺旋线斜率偏差。并可根据用户的实际需要提供各种评值功能(如齿廓凸度Cα、轮齿的鼓度Cβ、“K”形图公差带评值、各种特殊公差带要求的设计曲线评值)，测量结果(偏差曲线、数值)由显示器显示及打印机输出测量结果报告单。
点击 订货号或厂家货号了解齿廓螺旋线测量仪3203B型系列下各规格产品更多参数
| 订货号 | 厂家货号 | 可测齿轮模数 | 可测齿轮最大外径 | 上下顶尖距离 | 测头距下顶尖距离 | 可测螺旋角范围 | 市场价 | 促销价 | 购买 |
| 19960 | 3203B | 0.5～10mm | 300mm | 10～370mm | 10～190mm | 0°－45° | - | - | 询价 |
